Частотный преобразователь Altivar ATV610C16N4 160кВт 380V 3ф Schneider Electric

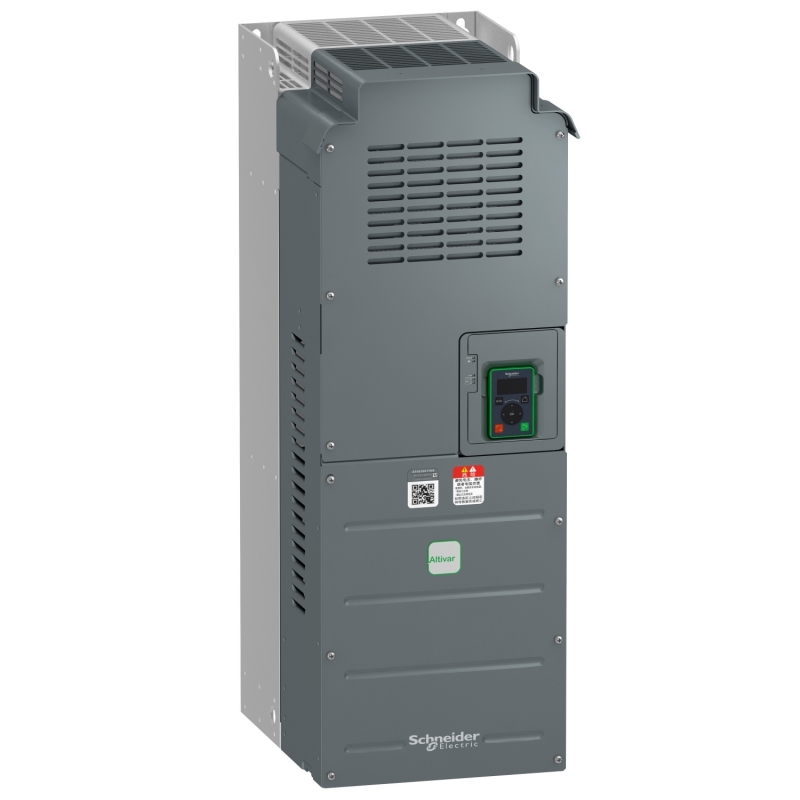

Фото 1: Частотный преобразователь Altivar ATV610C16N4 160кВт 380V 3ф Schneider Electric
Код товара: 2692498
Цена: 313 549 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой Schneider Electric ATV610C16N4 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

ATV610C16N4 продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV610C16N4 с определяющими характеристиками мощность 160 кВт, напряжение 380V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV610C16N4 осуществляется по всей России. Интегрирование в проектируемые и существующие системы

Характеристики Schneider Electric ATV610C16N4

серия продукта Altivar Easy 610
тип устройства или его аксессуаров Привод с регулируемой частотой вращения
специальная область применения продукта Вентилятор, насос, компрессор, конвейер
краткое название устройства ATV610
исполнение Стандартное исполнение
назначение изделия Асинхронные электродвигатели
исполнение выключателя Устанавливаемый в шкафу
фильтр электромагнитной совместимости Встроенный conforming to EN/МЭК 61800-3 категория C3 with 50 м maximum
степень защиты IP IP20
тип охлаждения Принуд. конвекция
частота сети питания 50...60 Hz (+/-5 %)
число фаз сети 3 фазы
[Us] номинальное напряжение сети 380...415 В (- 15...10 %)
мощность двигателя, кВт 160 кВт нормальная нагрузка
132 кВт тяжелые условия
мощность двигателя, л.с. 250 лс нормальная нагрузка
200 лс тяжелые условия
линейный ток 284 A at 380 В нормальная нагрузка
261 A at 415 В нормальная нагрузка
237 A at 380 В тяжелые условия
224 А at 415 В тяжелые условия
предполагаемый линейный Isc 50 кА
полная мощность 187.6 кВа at 415 В нормальная нагрузка
161 kVA at 415 В тяжелые условия
непрерывный выходной ток 302 A at 2,5 кГц нормальная нагрузка
250 A at 2,5 кГц тяжелые условия
макс. переходной ток 332 А during 60 с нормальная нагрузка
375 A during 60 с тяжелые условия
профиль управления асинхронным электродвигателем Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента
выходная частота 0.0001...0.5 кГц
номинальн. частота коммутации 2,5 кГц
частота коммутации 1...8 kГц регулируем.
количество предустановленных скоростей 16 предустановленных скоростей
протокол порта обмена данными Modbus последовательн.
опциональная карта Слот A : коммуникационная карта Profibus DP V1
Слот A : карта расширения дискретных или аналоговых входов-выходов
Слот A : карты релейных выходов
Дополнительные характеристики
выходное напряжение <=" напряжение питания
компенсация проскальзывания вала двигателя Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами
программы ускорения и замедления Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком
торможение до остановки Подачей пост. тока
типы реализуемых защит Двигатель : тепловая защита
Двигатель : исчезновение фазы двигателя
Привод : тепловая защита
Привод : превышение температуры
Привод : сверхток между выходной фазой и землей
Привод : перегрузка по выходному напряжению
Привод : защита от короткого замыкания
Привод : исчезновение фазы двигателя
Привод : перенапряжение на шине пост. тока
Привод : повышенное напряжение линии питания
Привод : повышенное напряжение питания
Привод : значительное уменьшение напряжения линии питания
Привод : превышение скорости
Привод : откл. в цепи управления
разрешение по частоте Дисплейный блок : 0,1 Гц
Аналоговый вход : 0,012/50 Гц
электрическое соединение Управление, винтовой зажим : 0,5...1,5 мм²
Со стороны линии, винтовой зажим : 2 x 95...3 x 120 мм²
Двигатель, винтовой зажим : 2 x 95...3 x 120 мм²
тип разъема 1 RJ45 (на выносном графическом терминале) for Modbus последовательн.
физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
кадр передачи RTU для Modbus последовательн.
скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.
тип смещения Нет импеданса для Modbus последовательн.
кол-во адресов 1...247 для Modbus последовательн.
способ доступа Ведомый
питание Внешний источник питания для дискретных входов : 24 В пост. ток (limits : 19...30 В), ≤ 1,25 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 %, <=" 10 мА (защита от перегрузки и короткого замыкания)
локальная индикация 1 светодиод красный for наличие напряжения
2 светодиода for локальная диагностика
1 светодиод желтый for состояние встроенной связи
2 светодиода двухцветный for состояние коммуникационного модуля
ширина 320 мм
высота 852 мм
1159 mm с комплектом соответствия IP21
глубина 390 мм
масса продукта 82 кг
номер аналогового входа 3
Тип подключения Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток, полное сопротивление 30 кОм, разрешение 12 бит
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA, полное сопротивление 250 Ом, разрешение 12 бит
ПО-настраиваемые температурный датчик или датчик уровня воды AI2, AI3
количество дискретных входов 6
тип дискретного входа Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока (limits : <=" 30 "V)
Программируемый как логический вход DI1…DI6 : 24 V пост. Тока (limits : <=" 30 "V), полное сопротивление 3.5 кОм
совместимость входа Уровень 1 ПЛК conforming to EN/IEC 61131-2, логический вход DI1…DI6
Уровень 1 ПЛК conforming to МЭК 65A-68, импульсный ввод DI5, DI6
тип дискретных входов Положительная логика (источник) : DI1…DI6 задаваемый логический вход, < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник») : DI1…DI6 задаваемый логический вход, > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) : DI5, DI6 задаваемый импульсный ввод, < 0.6 В (состояние 0), > 2.5 В (состояние 1)
номер аналогового выхода 2
тип аналогового выхода Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA, разрешение 10 бит
Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток,импеданс 470 Ом, разрешение 10 бит
длительность выборки Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс)
Аналоговый выход AQ1, AQ2 : 10 ms (+/- 1 ms)
Дискретный вход DI1…DI6 : 2 мс (+/- 0,5 мс) задаваемый
Импульсный ввод DI5, DI6 : 5 мс (+/- 1 ms) задаваемый
точность Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C
Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °C
ошибка линеаризации Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения
Аналоговый выход AQ1, AQ2 : +/- 0,2 %
номер релейного выхода 3
тип релейного выхода Задаваем. релейная логика R1 : реле аварии Н.О./Н.З., электрическая устойчивость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет, электрическая устойчивость 100000 циклы
Задаваем. релейная логика R3 : реле последовательности действий нет, электрическая устойчивость 100000 циклы
время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток
макс. коммутируемый ток Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 250 В пер. ток
Релейный выход R1, R2, R3 on резистивные load (cos phi =" 1 : "3 А at 30 В пост. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 В пер. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 В пост. ток
изоляция Между зажимами питания и управления
сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Условия эксплуатации
уровень шума 76 dB conforming to 86/188/EEC
рассеиваемая мощность, Вт 3270 Вт (принуд. конвекция) at 380 В, частота переключения 2,5 кГц
рабочее положение Вертикальный +/- 10 градусов
электромагнитная совместимость Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
виброустойчивость 1,5 мм размах (f=" 2...13 Гц) "conforming to IEC 60068-2-6
1 gn (f=" 13...200 Гц) "conforming to IEC 60068-2-6
ударопрочность 6 gn during 11 мс conforming to IEC 60068-2-27
относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
рабочая температура окружающей среды 20...55 °C без ухудшения номинальных значений
45...60 °C с коэффициент ухудшения характеристик
рабочая высота 1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
<=" 1000 м без ухудшения номинальных значений
характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
стандарты EN/IEC 61800-3
EN/IEC 61800-3 среда 2 категория C3
EN/IEC 61800-5-1
МЭК 60721-3
сертификация продукта REACH
маркировка CE
