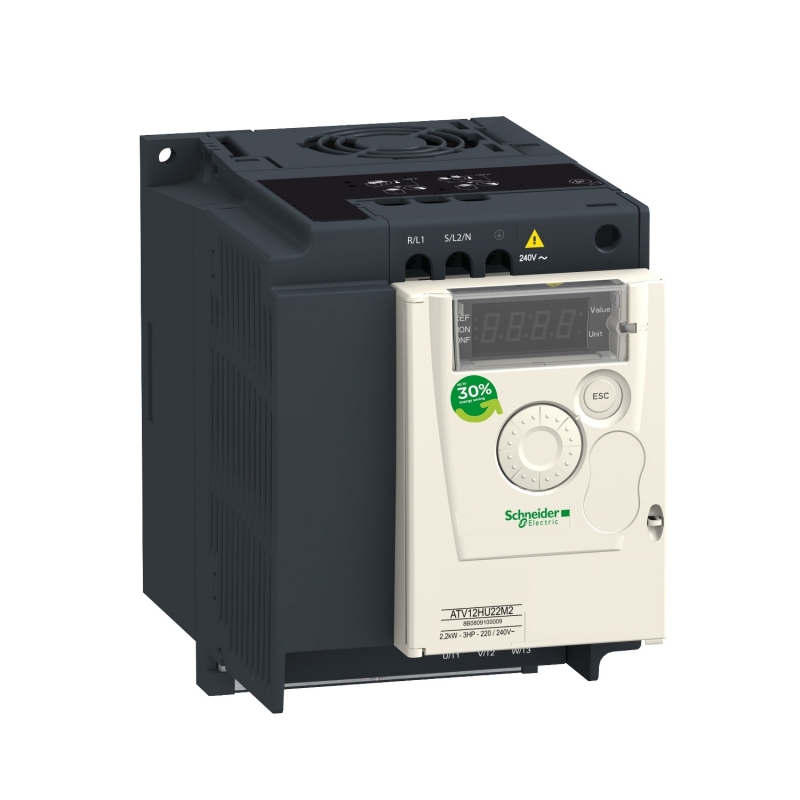

Характеристики ATV12HU22M2
Тип изделия или компонента |
Привод с регулируемой частотой вращения |
Назначение изделия |
Асинхронные электродвигатели |
Применение изделия |
Простая машина |
Стиль сборки |
С радиатором |
Наименование компонента |
ATV12 |
Количество на один комплект |
Комплект из 1 шт. |
Фильтр помех |
Встроенный |
Встроенный вентилятор |
С |
Число фаз сети |
Однофазный |
[Us] номинальное напряжение питания |
200...240 V (- 15...10 %) |
Мощность двигателя, кВт |
2.2 кВт |
Мощность двигателя, л.с. |
3 лс |
Протокол порта обмена данными |
Modbus |
Линейный ток |
20.2 А при 240 V 24 А при 200 V |
Диапазон скоростей |
1...20 |
Переходная перегрузка по вращающему моменту |
150...170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя |
Профиль управления асинхронным электродвигателем |
Квадратичная функция напряжение/частота Бессенсорное векторное управление Отношение напряжения/частоты (V/f) |
Cтепень защиты IP |
IP20 без панели-заглушки на верхней части |
Уровень шума |
45 дБ |
Дополнительные характеристики
Частота сети питания |
50/60 Hz (+/- 5 %) |
Тип разъема |
1 RJ45 для Modbus на лицевой панели |
Физический интерфейс |
2-проводн. RS 485 для Modbus |
Кадр передачи |
RTU для Modbus |
Скорость передачи |
38400 бит/с 19200 bit/s 9600 бит/с 4800 бит/с |
Кол-во адресов |
1...247 для Modbus |
Служба обмена данными |
Идентификатор устройства считывания (43) Составные регистры чтения/записи (23), обмен сообщениями: 4/4 слов максимальный Составные регистры записи (16), обмен сообщениями: 27 слов максимальный Одиночный регистр записи (06), обмен сообщениями: 29 слов максимальный Регистр временного хранения считывания (03), обмен сообщениями: 29 слов максимальный |
Предполагаемый линейный Isc |
<=" 1 кА |
Макс. переходной ток |
15 А для 60 с |
Выходная частота привода |
0.5...400 Гц |
Номинальн. частота коммутации |
4 kHz |
Частота коммутации |
4...16 kHz с понижающим коэффициентом 2...16 kHz регулируем. |
Тормозной момент |
Up to 70 % of nominal motor torque без тормозного резистора Up to 150 % of nominal motor torque с тормозным резистором при высокой инерции |
Компенсация проскальзывания вала двигателя |
Регулируем. Предустановленный на заводе |
Электрическое соединение |
L1, L2, L3, U, V, W, PA, PC зажим 5,5 мм² (AWG 10) |
Момент затяжки |
1.2 Н-м |
Изоляция |
Между цепями питания и управления |
Питание |
Внутреннее питание для логических входов 24 В пост. тока, пределы напряжения 20.4...28.8 В 100 мА для защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра 5 В пост. тока, пределы напряжения 4.75...5.25 В 10 мА для защита от перегрузки и короткого замыкания |
Номер аналогового входа |
1 |
Тип аналогового входа |
AI1 задаваем. напряжение 0...5 V, полное сопротивление 30 кОм AI1 задаваем. напряжение 0...10 V, полное сопротивление 30 кОм AI1 задаваемый ток 0...20 mA, полное сопротивление 250 Ом |
Количество дискретных входов |
4 |
Тип дискретного входа |
(LI1...LI4) программируемый, 24 V, пределы напряжения 18...30 V |
Тип дискретных входов |
Положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1) Отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм |
Длительность выборки |
< 20 ms, допуск +/- 1 ms для логический вход < 10 мс для аналоговый вход |
Ошибка линеаризации |
+/- 0,3 % от максимального значения для аналоговый вход |
Номер аналогового выхода |
1 |
Тип аналогового выхода |
(AO1) ток, задаваемый программным способом, диапазон аналогового выхода 0...20 mA, выходное сопротивление 800 Ом, Разрешение выходного аналогового 8 бит (AO1) напряжение, задаваемое программным способом, диапазон аналогового выхода 0...10 V, выходное сопротивление 470 Ом, Разрешение выходного аналогового 8 бит |
Количество дискретных выходов |
2 |
Тип дискретного выхода |
(R1A, R1B, R1C) защищенный релейный выход 1 переключающ. (LO+, LO-) логический выход |
Минимальный коммутируемый ток |
5 мА при 24 V пост. ток для логическое реле |
Макс. коммутируемый ток |
4 А при 30 В пост. ток резистивные нагрузка cos phi =" 1 "L/R =" 0 мс для логическое реле 3 А при "250 V пер. ток резистивные нагрузка cos phi =" 1 "L/R =" 0 мс для логическое реле 2 А при "30 В пост. ток индуктивн. нагрузка cos phi =" 0,4 "L/R =" 7 мс для логическое реле 2 А при "250 V пер. ток индуктивн. нагрузка cos phi =" 0,4 "L/R =" 7 мс для логическое реле |
Торможение до остановки |
Подачей пост. тока, 0.1...30 с |
Тип защиты |
Тепловая защита двигателя от привода посредством непрерывной циркуляции I²t При обрыве фазы на входе в трехфазных Короткое замыкание между фазами двигателя Защита от перегрева Сверхток между выходной фазой и землей Повышенное напряжение питания Повышенное напряжение линии питания |
Разрешение по частоте |
Дисплейный блок 0,1 Гц Аналоговый вход АЦП 10-разрядный |
Постоянная времени |
20 мс, допуск +/- 1 ms для изменения опорного значения |
С маркировкой |
CE |
Рабочее положение |
Вертикальный +/- 10 градусов |
Высота |
142 мм |
Ширина |
105 мм |
Глубина |
156.2 мм |
Масса продукта |
1.4 кг |
Условия эксплуатации
Электромагнитная совместимость |
Испытание невосприимчивости к импульсным помехам (уровень 3) соответствующий EN/IEC 61000-4-5 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения соответствующий EN/IEC 61000-4-11 Испытание на стойкость к радиочастотным помехам (уровень 3) соответствующий EN/IEC 61000-4-3 Стойкость к наведенным помехам (уровень 3) соответствующий EN/IEC 61000-4-6 Испытание стойкости к с электролитическому разряду (уровень 3) соответствующий EN/IEC 61000-4-2 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам (уровень 4) соответствующий EN/IEC 61000-4-4 |
Электромагнитное излучение |
Кондуктивное излучение с интегрированным фильтром ЭМС, класс: среда 1 категория C2 соответствующий EN/IEC 61800-3 - контрольный уровень: 2, 4, 8, 12 и 16 кГц, <=" 10 м экранированный кабель двигателя Кондуктивное излучение с интегрированным фильтром ЭМС, класс: среда "1 категория C2 соответствующий EN/IEC 61800-3 - контрольный уровень: 4...16 кГц, <=" 5 м экранированный кабель двигателя Кондуктивное излучение с дополнительным фильтром ЭМС, класс: среда "2 категория C3 соответствующий EN/IEC 61800-3 - контрольный уровень: 4...12 кГц, <=" 50 м экранированный кабель двигателя Кондуктивное излучение с дополнительным фильтром ЭМС, класс: среда "1 категория C2 соответствующий EN/IEC 61800-3 - контрольный уровень: 4...12 кГц, <=" 50 м экранированный кабель двигателя Кондуктивное излучение с дополнительным фильтром ЭМС, класс: среда "1 категория C1 соответствующий EN/IEC 61800-3 - контрольный уровень: 4...12 кГц, <=" 20 м экранированный кабель двигателя Кондуктивное излучение с интегрированным фильтром ЭМС, класс: среда "1 категория C1 соответствующий EN/IEC 61800-3 - контрольный уровень: 2, 4, 8, 12 и 16 кГц, <=" 5 м экранированный кабель двигателя Излучение, класс: среда "1 категория C2 соответствующий EN/IEC 61800-3 - контрольный уровень: 2...16 кГц экранированный кабель двигателя |
Сертификаты продуктов |
CSA C-Tick GOST NOM UL |
Виброустойчивость |
1,5 мм размах (f =" 3...13 Гц) привод, не установленный на симметричную "DIN рейку соответствующий EN/IEC 60068-2-6 1 gn (f =" 13...200 Гц) соответствующий "EN/IEC 60068-2-6 |
Ударопрочность |
15 gn для 11 мс соответствующий EN/IEC 60068-2-27 |
Относительная влажность |
5...95 % без падения капель воды соответствующий IEC 60068-2-3 5...95 % без образования конденсата соответствующий IEC 60068-2-3 |
Температура окружающего воздуха при хранении |
-25...70 °C |
|
|
