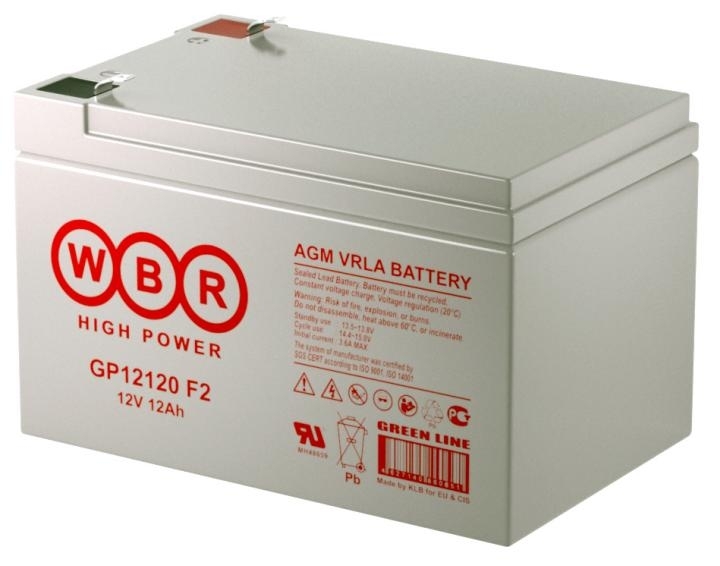

Характеристики WBR GP12120
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP12120 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP12120
| Кол-во элементов в блоке |
6 |
| Номинальное напряжение |
12 |
| Номинальная емкость |
12 Aч при 20-час. Разряде до Uкон. - 1.75 В/Эл при 25 °С |
| Вес |
4.02 кг |
| Максимальный ток разряда |
180A (5 сек) |
| Внутреннее сопротивление |
11 мОм |
| Диапазон рабочих температур |
разряд: от от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
| Максимальный ток заряда |
3.6 A |
| Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
| Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
| Выводы |
F1/F2 |
| Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
| Длина | Ширина | Высота | Высота (с клеммами) |
|---|
| 151 |
98 |
93 |
98 |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
37,8 |
28,1 |
21,3 |
12,6 |
8,55 |
4.71 |
3.14 |
2.15 |
1.98 |
1.19 |
0.619 |
| 1.80В |
41.8 |
30.3 |
22.6 |
13.5 |
8.74 |
4.84 |
3.33 |
2.26 |
2.06 |
1.22 |
0.626 |
| 1.75В |
44.6 |
31.5 |
23.7 |
14.1 |
8.86 |
4.95 |
3.40 |
2.35 |
2.12 |
1.24 |
0.645 |
| 1.70В |
47.5 |
32.7 |
24.6 |
14.6 |
8.97 |
5.04 |
3.46 |
2.42 |
2.18 |
1.26 |
0.654 |
| 1.65В |
50.1 |
33.8 |
25.4 |
15.0 |
9.08 |
5.13 |
3.52 |
2.49 |
2.23 |
1.28 |
0.669 |
| 1.60В |
52.7 |
34.6 |
26.1 |
15.3 |
9.16 |
5.18 |
3.56 |
2.74 |
2.27 |
1.29 |
0.683 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
77.2 |
56.5 |
42.2 |
26.7 |
14.9 |
7.80 |
5.40 |
4.43 |
4.12 |
2.43 |
1.29 |
| 1.80В |
84.2 |
60.3 |
45.3 |
28.0 |
15.9 |
8.60 |
6.15 |
4.97 |
4.35 |
2.55 |
1.31 |
| 1.75В |
89.3 |
63.0 |
47.2 |
29.0 |
16.6 |
9.02 |
6.53 |
5.22 |
4.51 |
2.62 |
1.35 |
| 1.70В |
94.8 |
65.3 |
48.5 |
30.0 |
17.2 |
9.22 |
6.68 |
5.37 |
4.65 |
2.66 |
1.37 |
| 1.65В |
99.7 |
67.5 |
49.8 |
30.7 |
17.5 |
9.38 |
7.10 |
5.52 |
4.77 |
2.70 |
1.40 |
| 1.60В |
105 |
68.8 |
51.0 |
31.2 |
17.7 |
9.52 |
7.20 |
5.62 |
4.83 |
2.72 |
1.43 |
|
|
