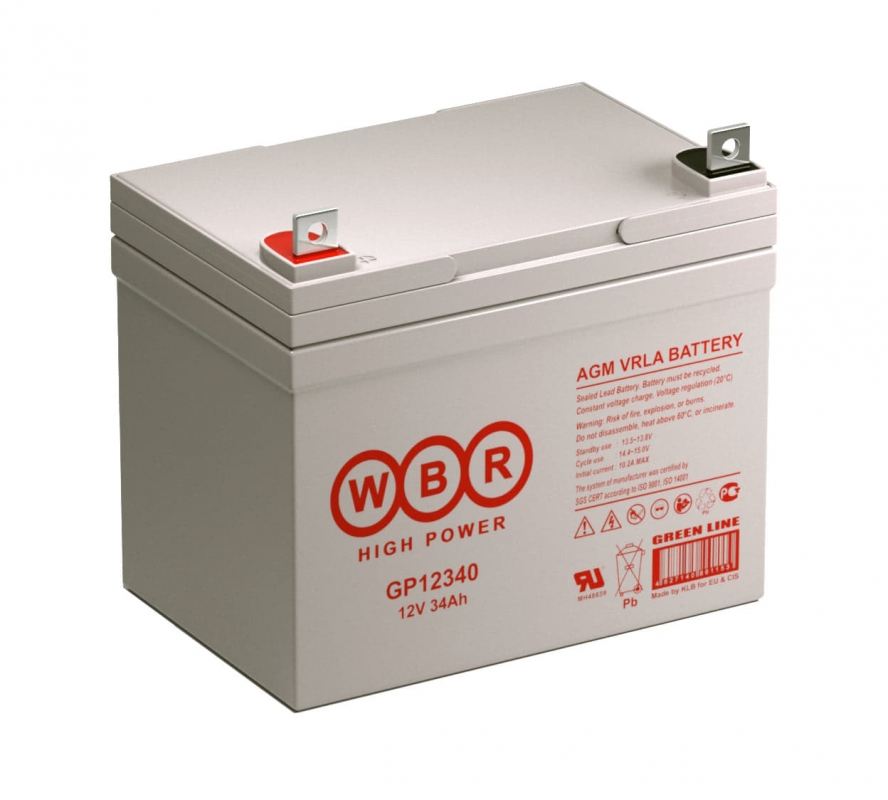

Характеристики WBR GP12340
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP12340 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP12340
Кол-во элементов в блоке |
6 |
Номинальное напряжение |
12 В |
Номинальная емкость |
34 Aч при 20-час. Разряде до Uкон. - 1,75 В/Эл при 25 °С |
Вес |
10.7 кг |
Максимальный ток разряда |
540A (5 сек) |
Внутреннее сопротивление |
8.0 мОм |
Диапазон рабочих температур |
разряд: от от -40°С до +60°С Заряд: от -20°С до +60°С Хранение: от -40°С до +60°С |
Номинальная рабочая температура |
25°С |
Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
Максимальный ток заряда |
10.8 A |
Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
Выводы |
Под болт М6 с гайкой |
Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
Длина | Ширина | Высота | Высота (с клеммами) |
196 |
130 |
158 |
180 |
Разряд постоянным током А (25 град. С)
UK/Tразряда |
5мин |
10мин |
15мин |
30мин |
60мин |
2ч |
3ч |
4ч |
5ч |
10ч |
20ч |
1.85В |
93.3 |
69.0 |
60.8 |
37.3 |
20.6 |
11.7 |
8.89 |
7.38 |
6.27 |
3.52 |
1.81 |
1.80В |
104 |
74.3 |
63.7 |
38.9 |
21.7 |
12.3 |
9.21 |
7.52 |
6.38 |
3.59 |
1.88 |
1.75В |
115 |
79.4 |
64.9 |
39.8 |
22.6 |
12.8 |
9.42 |
7.59 |
6.43 |
3.64 |
1.93 |
1.70В |
124 |
84.2 |
66.0 |
40.6 |
23.4 |
13.2 |
9.61 |
7.64 |
6.48 |
3.68 |
1.96 |
1.65В |
132 |
89.4 |
66.9 |
41.4 |
24.1 |
13.5 |
9.75 |
7.69 |
6.52 |
3.71 |
1.98 |
1.60В |
139 |
93.9 |
67.6 |
42.1 |
24.5 |
13.7 |
9.83 |
7.73 |
6.55 |
3.73 |
1.99 |
Разряд постоянной мощностью Вт/блок (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
175 |
134 |
117 |
73.7 |
44.2 |
24.3 |
18.5 |
15.0 |
12.3 |
7.12 |
3.63 |
1.80В |
188 |
142 |
123 |
76.2 |
45.7 |
25.5 |
19.3 |
15.3 |
12.5 |
7.25 |
3.75 |
1.75В |
203 |
150 |
127 |
77.7 |
46.7 |
26.3 |
20.0 |
15.5 |
12.7 |
7.37 |
3.83 |
1.70В |
215 |
158 |
131 |
79.0 |
47.5 |
27.0 |
20.5 |
15.7 |
12.9 |
7.48 |
3.92 |
1.65В |
226 |
167 |
136 |
80.5 |
48.2 |
27.5 |
20.8 |
15.9 |
13.0 |
7.67 |
3.98 |
1.60В |
235 |
174 |
139 |
81.8 |
48.7 |
27.8 |
21.0 |
16.0 |
13.1 |
7.75 |
4.03 |
|
|
