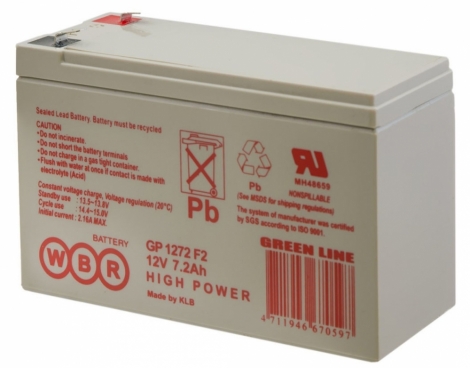

Характеристики WBR GP1272 F2
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP1272 F2 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP1272 F2
| Кол-во элементов в блоке |
6 |
| Номинальное напряжение |
12 В |
| Номинальная емкость |
7.2 Aч при 20-час. разряде до U - 1.75 В/Эл при 25 °С |
| Вес |
2.4 кг |
| Максимальный ток разряда |
108A (5 сек) |
| Внутреннее сопротивление |
22 мОм |
| Диапазон рабочих температур |
Разряд: от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
| Максимальный ток заряда |
2.16 A |
| Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
| Срок хранения |
До 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более
высокой температуре окружающей среды время хранения сокращается. |
| Выводы |
F2-Faston Tab 250 |
| Габаритные размеры |
| Длина |
151±2.0 мм |
| Ширина |
65±1.0 мм |
| Высота максимальная с клеммами |
100±2.0 мм |
| Основные области применения |
| Источники бесперебойного питания - охранные и пожарные системы безопасности - оборудование электросвязи - аварийное освещение - электроинструмент - телеметрическое, портативное измерительное, контрольное и другое оборудование. |
| Конструкция |
| Положительный электрод |
Намазного типа в коррозионно-устойчивом свинцово-кальциевом сплаве |
| Отрицательный электрод |
Намазного типа в коррозионно-устойчивом свинцово-кальциевом сплаве |
| Сепарация |
Стекловолокнистый сепаратор |
| Электролит |
Обездвиженный водный раствор серной кислоты технология AGM плотностью 1,31 г/см3 |
| Материал корпуса |
Непрозрачный ударопрочный ABS/PP акрило-бутадиен-стирол |
| Крышка |
Непрозрачный ударопрочный ABS/PP |
| Вывод полюсного борна |
100% непроницаемый для газа и электролита |
| Предохранительный клапан |
Односторонний, срабатывает при избыточном давлении |
| Эксплуатация |
| Срок службы |
До 8 лет при 25°C |
| Обслуживание |
Во время срока службы долива воды не требуется |
| Количество циклов |
260 при 100% глубине разряда |
| Саморазряд |
Примерно 3% в месяц при 25°C |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
23.5 |
16.2 |
12.5 |
6.61 |
3.98 |
2.05 |
1.63 |
1.30 |
1.11 |
0.650 |
0.341 |
| 1.80В |
26.4 |
17.0 |
13.1 |
6.92 |
4.13 |
2.14 |
1.69 |
1.37 |
1.16 |
0.680 |
0.357 |
| 1.75В |
28.1 |
18.2 |
13.6 |
7.14 |
4.25 |
2.21 |
1.75 |
1.42 |
1.23 |
0.721 |
0.377 |
| 1.70В |
29.7 |
18.6 |
13.9 |
7.30 |
4.36 |
2.27 |
1.80 |
1.45 |
1.25 |
0.728 |
0.382 |
| 1.65В |
31.3 |
19.1 |
14.2 |
7.45 |
4.42 |
2.32 |
1.84 |
1.47 |
1.27 |
0.737 |
0.387 |
| 1.60В |
32.6 |
19.8 |
14.5 |
7.61 |
4.48 |
2.35 |
1.87 |
1.49 |
1.28 |
0.747 |
0.392 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
42.8 |
29.8 |
24.5 |
13.0 |
8.43 |
4.21 |
3.27 |
2.87 |
2.47 |
1.36 |
0.694 |
| 1.80В |
48.0 |
31.3 |
25.5 |
13.7 |
8.73 |
4.39 |
3.45 |
3.01 |
2.54 |
1.39 |
0.718 |
| 1.75В |
50.3 |
32.7 |
26.2 |
14.1 |
8.97 |
4.63 |
3.60 |
3.10 |
2.63 |
1.42 |
0.737 |
| 1.70В |
52.5 |
34.0 |
26.8 |
14.5 |
9.15 |
5.22 |
3.73 |
3.15 |
2.68 |
1.44 |
0.750 |
| 1.65В |
54.3 |
35.3 |
27.5 |
14.7 |
9.30 |
5.32 |
3.82 |
3.20 |
2.72 |
1.45 |
0.760 |
| 1.60В |
55.8 |
36.3 |
28.2 |
14.9 |
9.45 |
5.40 |
3.87 |
3.23 |
2.73 |
1.46 |
0.770 |
|
|
