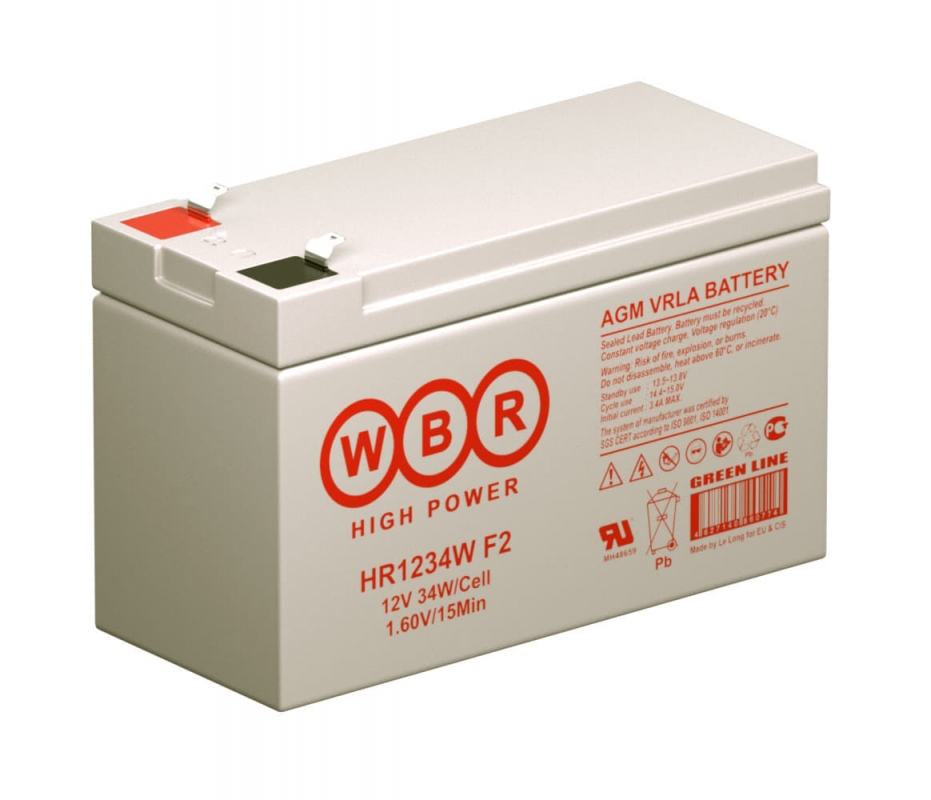

Характеристики WBR HR1234W F2
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR HR1234W F2 – свинцово-кислотные батареи повышенной мощности общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR HR1234W F2
Кол-во элементов в блоке |
6 |
Номинальное напряжение |
12 В |
Номинальная емкость(при 25°С) |
36 Вт/эл. при 15-минутном Разряде до Uкон.1,60 В/эл. |
Вес |
2.7 кг |
Максимальный ток разряда(5 сек) |
135 A |
Внутреннее сопротивление |
14 мОм |
Диапазон рабочих температур |
разряд: от от -40°С до +60°С Заряд: от -20°С до +60°С Хранение: от -40°С до +60°С |
Номинальная рабочая температура |
25°С |
Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
Максимальный ток заряда |
2,7 A |
Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
Выводы |
F2 |
Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Габаритные размеры WBR HR1234W в мм
Длина | Ширина | Высота | Высота (с клеммами) |
151 |
65 |
94 |
100 |
Разряд постоянным током WBR HR1234W в А (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
30.4 |
19.1 |
14.3 |
8.09 |
5.17 |
2.63 |
2.12 |
1.69 |
1.46 |
0.827 |
0.427 |
1.80В |
32.6 |
20.4 |
14.9 |
8.45 |
5.29 |
2.72 |
2.18 |
1.74 |
1.51 |
0.841 |
0.442 |
1.75В |
35.0 |
21.9 |
15.8 |
8.93 |
5.37 |
2.78 |
2.23 |
1.77 |
1.53 |
0.855 |
0.451 |
1.70В |
36.7 |
22.9 |
16.5 |
9.35 |
5.45 |
2.84 |
2.27 |
1.80 |
1.55 |
0.866 |
0.456 |
1.65В |
38.5 |
24.1 |
17.3 |
9.77 |
5.52 |
2.89 |
2.31 |
1.82 |
1.57 |
0.877 |
0.462 |
1.60В |
40.3 |
25.2 |
18.0 |
10.2 |
5.57 |
2.93 |
2.34 |
1.83 |
1.58 |
0.884 |
0.466 |
Разряд постоянной мощностью WBR HR1234W в Вт/блок (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
57,1 |
36,5 |
30,1 |
15,8 |
9,97 |
5,40 |
4,20 |
3,40 |
2,89 |
1,62 |
0,853 |
1.80В |
60,2 |
39,1 |
31,2 |
16,2 |
10,4 |
5,56 |
4,35 |
3,53 |
2,99 |
1,68 |
0,882 |
1.75В |
64,7 |
42,0 |
32,3 |
17,0 |
10,7 |
5,69 |
4,49 |
3,63 |
3,05 |
1,71 |
0,902 |
1.70В |
67,8 |
44,0 |
33,4 |
17,7 |
11,0 |
5,82 |
4,62 |
3,73 |
3,10 |
1,75 |
0,907 |
1.65В |
71,2 |
46,1 |
34,7 |
18,0 |
11,3 |
5,90 |
4,75 |
3,85 |
3,15 |
1,78 |
0,913 |
1.60В |
74,7 |
48,3 |
36 |
19,1 |
11,5 |
5,95 |
4,85 |
3,92 |
3,18 |
1,80 |
0,918 |
|
|
