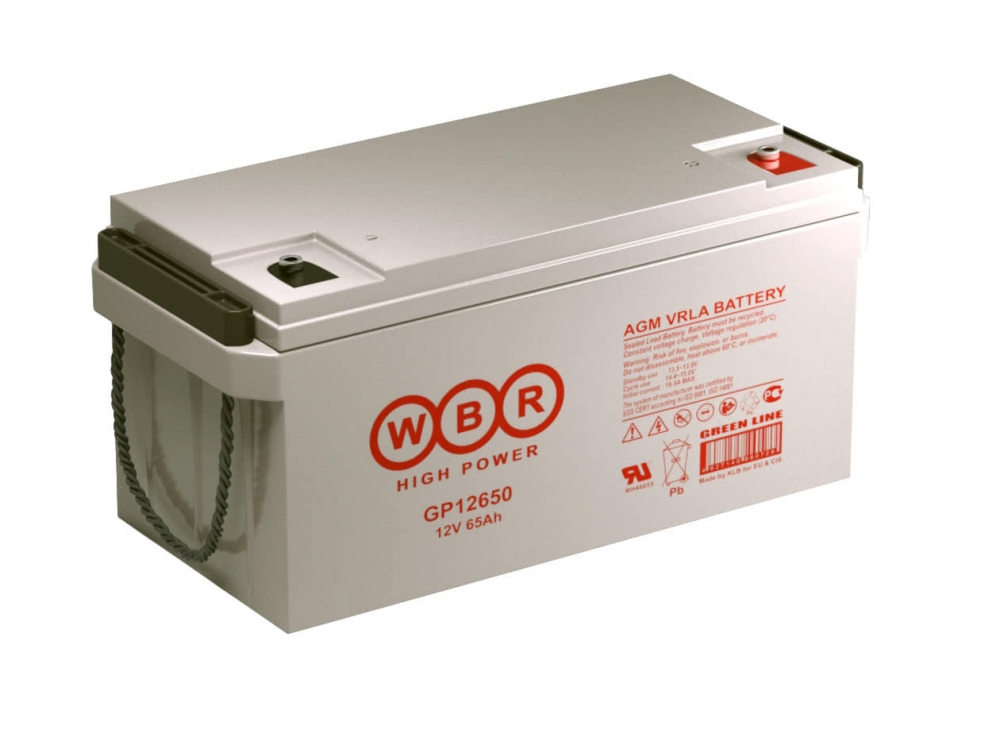

Характеристики WBR GP 12650
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR GP 12650 – свинцово-кислотные батареи общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
Технические параметры WBR GP 12650
Кол-во элементов в блоке |
6 |
Номинальное напряжение |
12 В |
Номинальная емкость |
65 Aч при 20-час. Разряде до Uкон. - 10,5В (1.80 В/Эл) при 25 °С |
Вес |
20.9 кг |
Максимальный ток разряда |
780A (5 сек) |
Внутреннее сопротивление |
7 мОм |
Диапазон рабочих температур |
разряд: от от -40°С до +60°С Заряд: от -20°С до +60°С Хранение: от -40°С до +60°С |
Номинальная рабочая температура |
25°С |
Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
Максимальный ток заряда |
19.5 A |
Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается. |
Выводы |
Под внутренний болт М6 (момент затяжки болтового соединения 7-9 Нм) |
Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
Длина | Ширина | Высота | Высота (с клеммами) |
350 |
167 |
179 |
179 |
Разряд постоянным током А (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
137 |
102 |
91.0 |
50.7 |
36.6 |
23.1 |
16.2 |
13.0 |
10.8 |
6.19 |
3.24 |
1.80В |
151 |
123 |
100 |
63.6 |
38.5 |
24.3 |
17.0 |
13.6 |
11.3 |
6.4. |
3.35 |
1.75В |
177 |
135 |
109 |
68.5 |
41.5 |
24.8 |
17.3 |
13.8 |
11.5 |
6.54 |
3.40 |
1.70В |
208 |
149 |
116 |
71.5 |
42.5 |
25.0 |
17.5 |
13.9 |
11.6 |
6.58 |
3.41 |
1.65В |
224 |
158 |
122 |
74.7 |
43.6 |
25.5 |
17.8 |
14.1 |
11.8 |
6.61 |
3.43 |
1.60В |
245 |
169 |
129 |
77.2 |
44.2 |
25.8 |
18.0 |
14.2 |
11.9 |
6.63 |
3.44 |
Разряд постоянной мощностью Вт/блок (25 град. С)
UK/Tразряда | 5мин | 10мин | 15мин | 30мин | 60мин | 2ч | 3ч | 4ч | 5ч | 10ч | 20ч |
1.85В |
249 |
203 |
170 |
113 |
72.5 |
45.7 |
32.4 |
26.0 |
21.7 |
12.5 |
6.54 |
1.80В |
275 |
230 |
190 |
124 |
76.5 |
48.0 |
33.5 |
27.2 |
22.6 |
12.9 |
6.76 |
1.75В |
320 |
251 |
207 |
134 |
82.3 |
49.0 |
34.0 |
27.5 |
23.1 |
13.2 |
6.86 |
1.70В |
371 |
274 |
215 |
138 |
83.7 |
49.5 |
34.3 |
27.7 |
23.2 |
13.2 |
6.87 |
1.65В |
396 |
290 |
224 |
143 |
84.3 |
49.8 |
34.7 |
28.0 |
23.4 |
13.3 |
6.91 |
1.60В |
432 |
309 |
231 |
148 |
85.0 |
50.0 |
35.0 |
28.2 |
23.4 |
13.3 |
6.94 |
|
|
