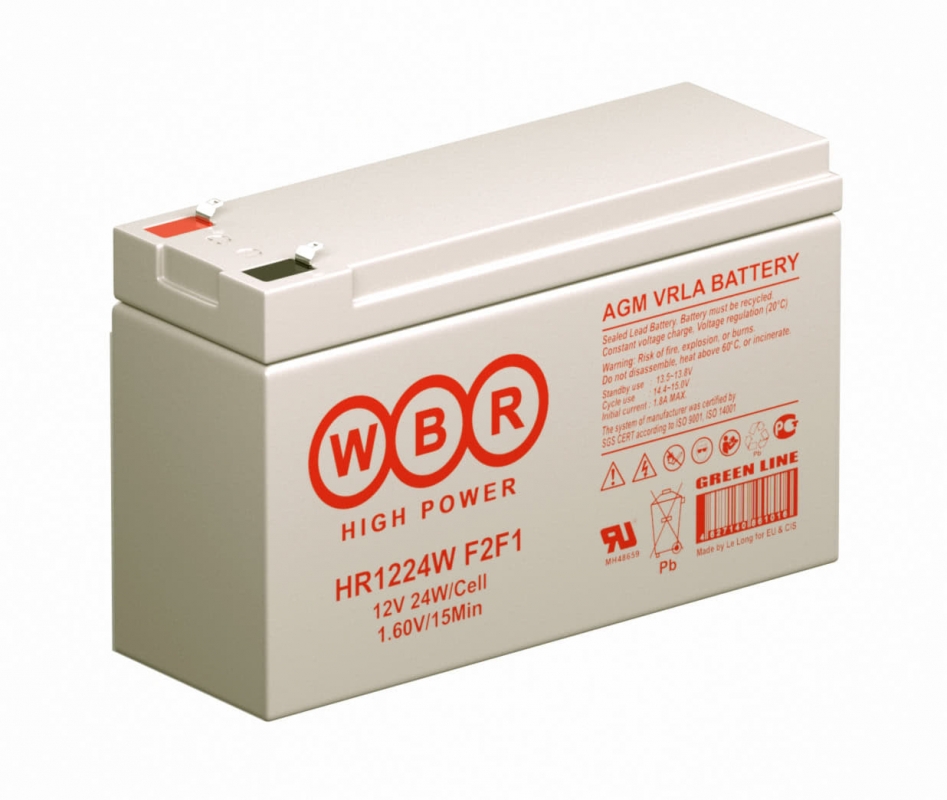

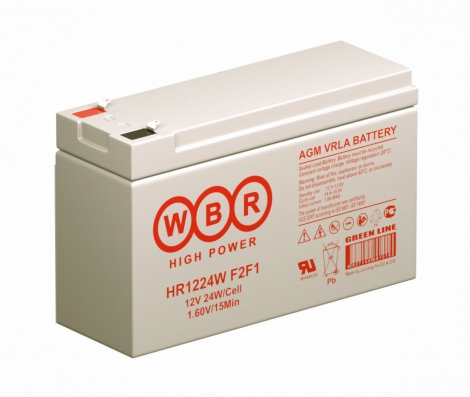

Характеристики WBR HR 1224W
Родина бренда WBR - Германия, производство расположено в нескольких странах. WBR HR 1224W – свинцово-кислотные батареи повышенной мощности общего применения, необслуживаемые, герметизированные, выполнены по технологии AGM. Универсальная сфера применения от установки в ИБП, до использования в составе систем видеонаблюдения. Способны работать в циклическом режиме, в любом положении, безопасны, имеют низкий уровень саморазряда. Не требуют обслуживания в течение всего периода эксплуатации.
Срок службы в буферном режиме до 8 лет или 260 циклов заряда-разряда в циклическом режиме при 100% разряде. Корпус изготовлен из прочного пластика ABS (акрило-бутадиен-стирол). Рабочая номинальная температура составляет 25 град. С, подразумевается использование внутри помещений. При установке на улице необходимо использовать шкаф с подогревом и утеплением.
| Кол-во элементов в блоке |
6 |
| Номинальное напряжение |
12 В |
| Номинальная емкость |
27 Вт/эл. при 15-мин. Разряде до Uкон.=" 9,60 В (1,60 В/эл.) |
| Емкость на режимах (при 25?С) |
6,6 Ач при 20-часовом разряде до Uкон.1,75 В/эл.;6,19 Ач при 10-часовом разряде до Uкон.1,75 В/эл.;5,48 Ач при 5-часовом разряде до Uкон.1,70 В/эл. |
| Вес |
2.0 кг |
| Максимальный ток разряда(5 сек) |
90 A |
| Внутреннее сопротивление |
16 мОм |
| Диапазон рабочих температур |
разряд: от от -40°С до +60°С
Заряд: от -20°С до +60°С
Хранение: от -40°С до +60°С |
| Номинальная рабочая температура |
25°С |
| Напряжение подзаряда |
13.5 - 13.8 В при 25°С |
| Максимальный ток заряда |
1.8 A |
| Напряжение заряда при циклическом режиме |
14.4 - 15.0 В при 25°С |
| Срок хранения |
до 6 месяцев при 25°С, без подзаряда. Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается |
| Выводы |
F1/F2 |
| Материал корпуса |
Ударопрочный ABS (акрило-бутадиен-стирол) |
Размеры, мм
| Длина | Ширина | Высота | Высота (с клеммами) |
|---|
| 151 |
51 |
94 |
101 |
Разряд постоянным током А (25 град. С)
| UK/Tразряда | 5мин | 8мин | 10мин | 15мин | 20мин | 30мин | 1ч | 2ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
19.1 |
17.0 |
14.2 |
11.3 |
9.71 |
6.78 |
3.63 |
1.88 |
0.961 |
0.593 |
0.319 |
| 1.80В |
22.6 |
18.8 |
15.7 |
12.2 |
10.2 |
7.19 |
3.85 |
2.01 |
1.032 |
0.612 |
0.327 |
| 1.75В |
24.9 |
19.9 |
16.8 |
12.9 |
10.3 |
7.46 |
4.00 |
2.12 |
1.071 |
0.619 |
0.332 |
| 1.70В |
27.0 |
20.8 |
17.7 |
13.4 |
10.7 |
7.69 |
4.13 |
2.21 |
1.097 |
0.626 |
0.337 |
| 1.65В |
28.6 |
21.5 |
18.4 |
13.7 |
11.0 |
7.90 |
4.24 |
2.29 |
1.12 |
0.631 |
0.341 |
| 1.60В |
29.8 |
22.1 |
19.0 |
13.9 |
11.2 |
8.07 |
4.32 |
2.34 |
1.13 |
0.636 |
0.343 |
Разряд постоянной мощностью Вт/блок (25 град. С)
| UK/Tразряда | 5мин | 8мин | 10мин | 15мин | 20мин | 30мин | 1ч | 2ч | 5ч | 10ч | 20ч |
|---|
| 1.85В |
37,8 |
28,0 |
25,7 |
20,3 |
16,3 |
13,3 |
7,20 |
4,40 |
2,01 |
1,26 |
0,688 |
| 1.80В |
43,7 |
32,5 |
29,2 |
22,4 |
17,7 |
14,3 |
7,73 |
4,65 |
2,14 |
1,29 |
0,700 |
| 1.75В |
47,3 |
35,7 |
31,3 |
23,8 |
19,0 |
14,8 |
8,03 |
4,87 |
2,22 |
1,30 |
0,709 |
| 1.70В |
50,4 |
38,0 |
33,0 |
25,0 |
19,9 |
15,2 |
8,30 |
5,02 |
2,29 |
1,31 |
0,717 |
| 1.65В |
52,4 |
39,8 |
34,3 |
25,8 |
20,5 |
15,6 |
8,48 |
5,13 |
2,34 |
1,32 |
0,723 |
| 1.60В |
54,0 |
41,0 |
35,3 |
26,3 |
20,8 |
15,9 |
8,64 |
5,22 |
2,37 |
1,33 |
0,726 |
|
|
