| Серия продукта |

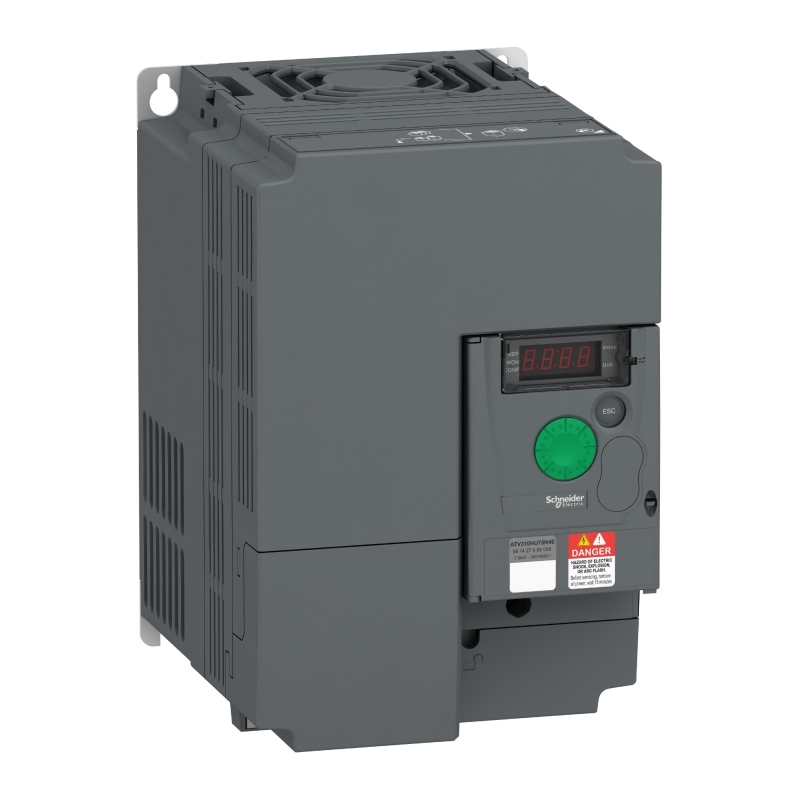

Altivar Easy 310 |
| Тип устройства или его аксессуаров |
Привод с регулируемой частотой вращения |
| Специальная область применения продукта |
Простая машина |
| Стиль сборки |
С радиатором |
| Краткое название устройства |
ATV310 |
| Число фаз сети |
Трёхфазный |
| Номинальное напряжение сети ([Us]) |
380…460 В (−15…+10 %) |
| Мощность двигателя, кВт |
7.5 кВт |
| Мощность двигателя, л.с. |
10 л.с. |
| Уровень шума |
50 дБ |
|
Дополнительные характеристики
|
| Назначение изделия |
Асинхронные электродвигатели |
| Количество в одном комплекте |
Комплект из 1 шт. |
| Фильтр помех |
Без фильтра помех |
| Тип охлаждения |
Встроенный вентилятор |
| Частота сети питания |
50/60 Гц ±5 % |
| Протокол порта обмена данными |
Modbus |
| Тип разъёма |
RJ45 для Modbus на лицевой панели |
| Физический интерфейс |
2‑проводный RS‑485 для Modbus |
| Кадр передачи |
RTU для Modbus |
| Скорость передачи |
4800, 9600, 19200, 38400 бит/с |
| Количество адресов |
1…247 адресов для Modbus |
| Служба обмена данными |
Регистр временного хранения считывания (03): 29 слов
Одиночный регистр записи (06): 29 слов
Составные регистры записи (16): 27 слов
Составные регистры чтения/записи (23): 4/4 слов
Идентификатор устройства считывания (43) |
| Линейный ток |
22.4 А |
| Полная мощность |
17.8 кВ·А |
| Предполагаемый линейный Isc |
≤ 5 кА |
| Непрерывный выходной ток |
17 А при 4 кГц |
| Максимальный переходной ток |
25.5 А (в течение 60 с) |
| Рассеиваемая мощность |
203.87 Вт при In |
| Выходная частота привода |
0.5…400 Гц |
| Номинальная частота коммутации |
4 кГц |
| Частота коммутации |
2…12 кГц (регулируемая) |
| Диапазон скоростей |
1…20 |
| Переходная перегрузка по вращающему моменту |
170…200 % номинального крутящего момента двигателя (зависит от мощности привода и типа двигателя) |
| Тормозной момент |
До 150 % номинального момента двигателя с тормозным резистором (при высокой инерции)
До 70 % номинального момента двигателя без тормозного резистора |
| Профиль управления асинхронным электродвигателем |
Коэффициент энергосбережения
Квадратичная функция напряжение/частота
Бессенсорное векторное управление |
| Компенсация проскальзывания вала двигателя |
Регулируемая, предустановлена на заводе |
| Выходное напряжение |
380…460 В, трёхфазное |
| Электрическое соединение |
6…10 мм² в зажим L1, L2, L3, PA/+, PB, U, V, W |
| Момент затяжки |
2.2…2.4 Н·м |
| Изоляция |
Между цепями питания и управления |
| Питание (внутреннее) |
Для потенциометра: 5 В (4.75…5.25 В), постоянный ток 10 мА, с защитой от перегрузки и КЗ
Для логических входов: 24 В (20.4…28.8 В), постоянный ток 100 мА, с защитой от перегрузки и КЗ |
| Номер аналогового входа |
1 |
| Тип подключения аналогового входа (AI1) |
Задаваемый ток: 0…20 мА, сопротивление 250 Ом
Задаваемое напряжение: 0…10 В, сопротивление 30 кОм
Задаваемое напряжение: 0…5 В, сопротивление 30 кОм |
| Количество дискретных входов |
4 |
| Тип дискретного входа |
24 В (18…30 В), программируемый (LI1…LI4)
Положительная логика: 0…11 В (1)
Отрицательная логика: >16 В (0), |
| Длительность выборки |
10 мс — аналоговый вход
20 мс ±1 мс — логический вход |
| Ошибка линеаризации |
±0.3 % от максимального значения (аналоговый вход) |
| Номер аналогового выхода |
1 |
| Тип аналогового выхода (AO1) |
Напряжение: 0…10 В, сопротивление 470 Ом, разрешение 8 бит
Ток: 0…20 мА, сопротивление 800 Ом, разрешение 8 бит |
| Количество дискретных выходов |
2 |
| Тип дискретного выхода |
(LO+, LO−) — логический выход
(R1A, R1B, R1C) — защищённый релейный выход (1 переключающий) |
| Минимальный коммутируемый ток (логическое реле) |
5 мА при 24 В постоянного тока |
| Максимальный коммутируемый ток (логическое реле) |
2 А при 250 В переменного тока (индуктивная нагрузка)
2 А при 30 В постоянного тока (индуктивная нагрузка)
3 А при 250 В переменного тока (резистивная нагрузка)
4 А при 30 В постоянного тока (резистивная нагрузка) |
| Программы ускорения и замедления |
S, U; линейно 0…999.9 с |
| Торможение до остановки |
Инжекция постоянного тока, ≤30 с |
| Типы реализуемых защит |
Обрыв фазы на входе (трёхфазный)
Тепловая защита двигателя (I²t)
Повышенное напряжение линии питания
Сверхток между выходной фазой и землёй
Защита от перегрева
Короткое замыкание между фазами двигателя |
| Разрешение по частоте |
АЦП: 10‑разрядный (аналоговый вход)
Дисплейный блок: 0.1 Гц |
| Постоянная времени |
20 мс ±1 мс (для изменения опорного значения) |
| Рабочее положение |
Вертикальное ±10 градусов |
| Высота |
171 мм |
| Ширина |
150 мм |
| Глубина |
232 мм |
| Масса продукта |
3.7 кг |
|
Условия эксплуатации
|
| Электромагнитная совместимость |
EN/IEC 61000‑4‑11 (провалы/исчезновения напряжения)
EN/IEC 61000‑4‑4 (коммутационные помехи, уровень 4)
EN/IEC 61000‑4‑2 (электростатический разряд, уровень 3)
EN/IEC 61000‑4‑6 (наведённые помехи, уровень 3)
EN/IEC 61000‑4‑3 (радиочастотные помехи, уровень 3)
EN/IEC 61000‑4‑5 (импульсные помехи, уровень 3) |
| Стандарты |
EN/IEC 61800‑3, EN/IEC 61800‑5‑1 |
| Степень защиты IP |
IP41 (верхняя часть), IP20 (без панели‑заглушки) |
| Степень загрязнения |
2 (по EN/IEC 61800‑5‑1) |
| Характеристики окружающей среды |
Химическое загрязнение: класс 3C3 (EN/IEC 60721‑3‑3)
Пылевое загрязнение: класс 3S2 (EN/IEC 60721‑3‑3) |
| Ударопрочность |
15 gn (длительность 11 мс, по EN/IEC 60068‑2‑27) |
| Относительная влажность |
5…95 % (без конденсата и капель воды, по IEC 60068‑2‑3) |
| Температура окружающей среды при хранении |
−25…70 °C |
| Рабочая температура окружающей среды |
−10…55 °C (без ухудшения номиналов)
55…60 °C (со снятой крышкой, снижение номинального тока на 2.2 % на каждый °C) |
| Рабочая высота |
≤1000 м (без ухудшения номинальных значений) |
