| Артикул | Наименование | Описание |
| 103006463-6591 | Eaton 9130 3000 RM | On-line, 3000 ВА/2700 Вт, 1ф/1ф, стоечный, 86.5x438x600 мм, 29.5 кг |
Появившийся в конце 2000-х годов ИБП Eaton 9130 3000 RM (старое название Powerware PW9130i3000R-XL2U) вместе со своими напольным аналогом такой же мощности стал самой популярной моделью во всей линейке 9130.
Чем можно это объяснить? На наш взгляд основными факторами послужили универсальная для решения большинства задач мощность устройства и возможность обеспечения длительного времени автономной работы подключенной нагрузки, причем, это время может доходить до 100 минут для 2 кВт! При этом, высота самого источника и дополнительного батарейного модуля составляет всего 2U.
Работающий по технологии On-line с двойным преобразованием напряжения Eaton 9130 3000 RM гарантирует защиту от всех возможных проблем с электропитанием вашего оборудования.
Рассмотрим основные конкурентные преимущества:
Высокий выходной коэффициент мощности равный 0.9, позволяющий подключать более мощную нагрузку без увеличения занимаемого пространства в стойке, высвобождая место для установки другого оборудования
Экономия электроэнергии, благодаря КПД изделия равному 95%

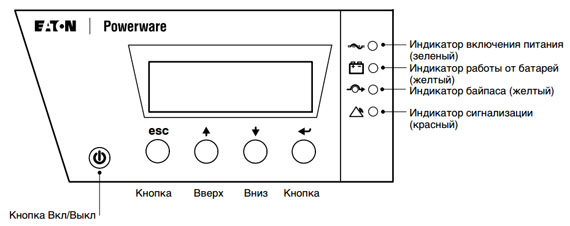

ЖК дисплей с поддержкой русского языка, по желанию можно приобрести отдельный выносной экран Eaton View UPS и разместить его в удобном для работы месте
Реально работающая функция оптимизации процесса заряда батарей, которая не только обеспечивает заявленный срок службы АКБ, но часто даже продлевающая его
Возможность подключения к Eaton 9130 3000 RM внешних батарейных блоков и устройств распределения электропитания Eaton ePDU
Мониторинг и контроль за работой ИБП через сеть по картам SNMP + бесплатное ПО Eaton

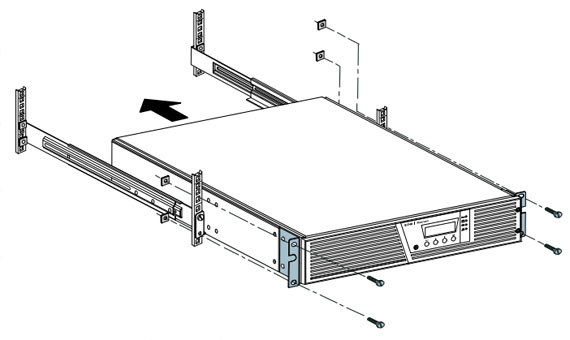

И, кстати, одной из немаловажных и приятных особенностей Eaton 9130 3000 RM является то, что рельсы для установки в стойку включены в стандартную комплектацию ИБП и ВБМ.

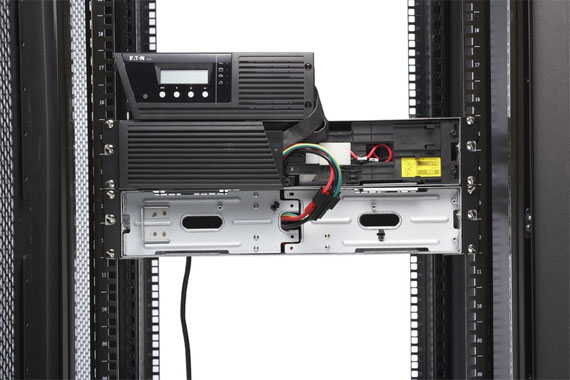

Eaton 9130 3000RM с дополнительным батарейным модулем в процессе установки в стойку
Основные технические характеристики
| Мощность | 3000 ВА/2700 Вт |
| Вход | |
| Номинальное напряжение | 230 В (возможно 220В, 240В) |
| Диапазон входного напряжения без перехода на батареи при 100% нагрузке | 180 - 276В (для нагрузки PF = 0.7) |
| Входная частота | 45-65 Гц |
| Входная розетка | (1) IEC-320-C20 |
| Выход | |
| Выходной Power Factor | 0.9 |
| Стабильность выходного напряжения при работе от сети и батарей | +/- 3% номинального |
| КПД | >95% в режиме оптимизации КПД |
| Выходные розетки | (8) IEC-320-C13
(1) IEC-320-C19 |
| Интерфейс | |
| Дисплей | ЖК дисплей с поддержкой русского языка |
| Индикация | 4 светодиода с индикацией состояния ИБП |
| Диагностика при запуске | Полная автоматическая самодиагностика |
| Батареи | |
| Аккумуляторы внутренние | 12V 9Ah, герметичные, свинцово-кислотные х 6 шт. |
| Аккумуляторы во внешних батареях | 12V 9Ah, герметичные, свинцово-кислотные х 12 шт. |
| Возможность горячей замены батарей | Есть, как внутренних, так и внешних |
| Холодный старт от батарей | Есть |
| Коммуникации | |
| Коммуникационные платы | SNMP /Web-адаптеры для контроля и мониторинга в сетях на базе протокола SNMP, отслеживание статуса и состояния ИБП через веб-браузер.
Релейный адаптер для интеграции в промышленные IT-системы и системы управления зданиями. С помощью этого адаптера также можно управлять даленным отключением систем IBM AS /400 |
| Порт RS-232 | Есть |
| Порт USB | Есть (HID) |
| Слот для дополнительных карт | Есть (BD-слот) |
| Окружающая среда | |
| Шум | |
| Рабочая температура | 0 - +40 C |
Вес и размеры устройства
| Модель | Размеры (ВхШхГ, мм) | Вес, кг |
| Eaton 9130 3000RM (арт. PW9130i3000R-XL2U) | 86.5 x 438 x 600 | 29.5 |
| Дополнительный батарейный модуль Eaton 9130 EBM 3000 RM (арт. 103006460-6591) | 86.5 x 438 x 600 | 41.1 |
Время резервирования батарей (в минутах) при коэффициенте мощности 0,7
По важности характеристик сразу за мощностью идет время автономной работы, которую способна обеспечить система бесперебойного питания. По этому параметру система на базе Eaton 9130 3000 RM находится в ТОПе среди всех систем, предлагаемых на мировом рынке.
В таблице ниже указано несколько основных значений времени в зависимости от мощности подключенной нагрузки и кол-ва дополнительных батарейных блоков.
Внимание! Если вы не знаете, как посчитать, сколько ВБМ вам потребуется подключить, пришлите нам свою заявку на подбор конфигурации и мы сделаем это за вас. Заявку можно оформить непосредственно на нашем сайте: 24power.ru/shop_content.php/coID/25/content/Podobrat-IBP
| Нагрузки, ВА/Вт | Внутренние | 1 EBM | 2 EBMs | 3 EBMs | 4 EBMs |
| 3000/2100 | 6 | 25 | 45 | 68 | 96 |
| 2250/1575 | 8 | 34 | 70 | 96 | 130 |
| 1500/1050 | 14 | 62 | 92 | 156 | 211 |
| 750/525 | 34 | 130 | 212 | 355 | 442 |

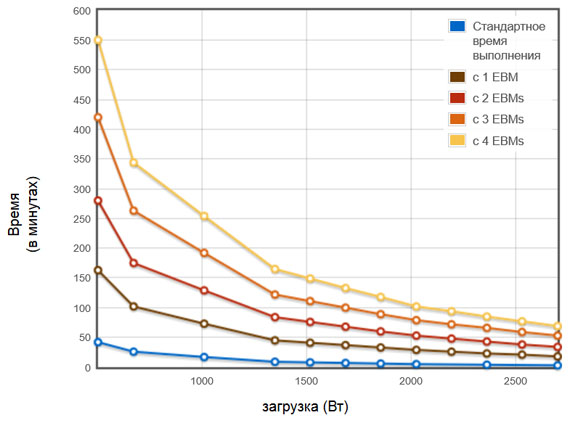

Время автономной работы Eaton 9130 3000 RM ЖК с внешними батарейными модулями в зависимости от мощности нагрузки
Чуть более подробно остановимся на типе и марках аккумуляторных батарей, устанавливаемых в ИБП: и в самом источнике Eaton 9130 3000 RM, и во внешних модулях используются одинаковые батареи напряжением 12 В и емкостью 9 Ач. Производитель устанавливает в Eaton 9130 3000 RM аккумуляторы Yuasa NPW45-12, которые являются одними из лучших в мире. Однако, из-за своей высокой цены редко используются для замены отработавших свой ресурс АКБ. Мы рекомендуем аналогичные аккумуляторные батареи CSB HR 1234W. Кстати, АКБ этого же производителя, но емкостью 7Ач устанавливаются в напольные источники Eaton 9130 такой же мощности.
Установка и подключение
ИБП Eaton 9130 3000 RM поставляется со всем необходимым для монтажа в стандартную телекоммуникационную стойку. Осуществить установку и подключение сможет любой пользователь с минимальной подготовкой. Перед тем как начать установку необходимо ознакомиться с инструкцией, которую можно скачать с нашего сайта: Инструкция по подключению Eaton 9130 3000 RM

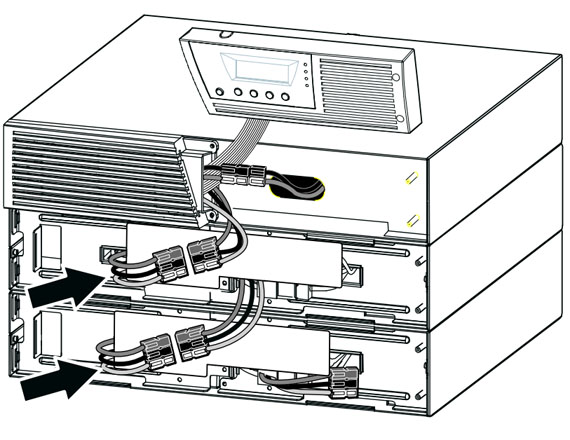

Схема подключения дополнительных батарейных модулей к ИБП Eaton 9130 3000 RM. В конкретном примере показан 1 ИБП и 3 ВБМ
Вес и размеры в упаковке
Продуманная и эргономичная конструкция упаковки позволяет быть уверенным в сохранности оборудования во время перевозки и хранения на складе. Eaton 9130 3000RM, как и дополнительный батарейный модуль, упакован в специальный усиленный картонный короб со вставками из пенопласта. Для удобства перемещения в коробе предусмотрены выемки для ладоней по две с каждой стороны.
На фотографии ниже изображен комплект из ИБП и внешнего батарейного модуля (внизу) перед доставкой в Московский Музыкальный театр им. Станиславского и Немировича-Данченко.
| Наименование | Размеры в упаковке ДхШхВ, мм | Вес в упаковке, кг |
| Eaton 9130 3000RM 103006463-6591 | 850x600x285 | 36 |
| Внешний батарейный модуль Eaton 9130 EBM 3000RM | 850x600x285 | 48 |
Реализованные проекты и варианты частого использования

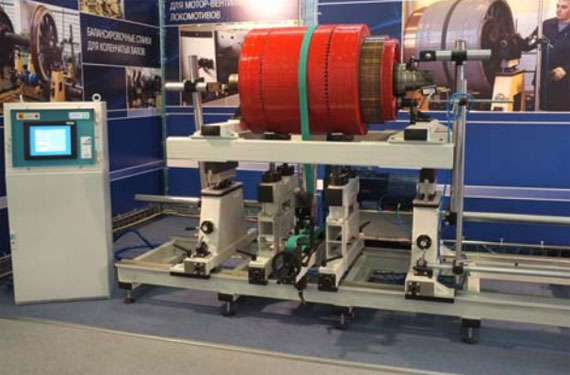

Летом 2015 года источник Eaton 9130 3000 RM успешно прошел испытания и признан годным для эксплуатации в составе российских высокоточных комплексов вибродиагностики и балансировки роторов весом до десятков тонн.
Ранее в этих комплексах на протяжении многих лет устанавливались ИБП Eaton серии 5130, так же поставляемые нашей компанией, но было принято решение о переходе на старшую серию 9130.
