Характеристики Источник бесперебойного питания (ИБП / UPS) Eaton 9390 40, 60, 80, 100, 120, 160 кВА (серия Powerware)

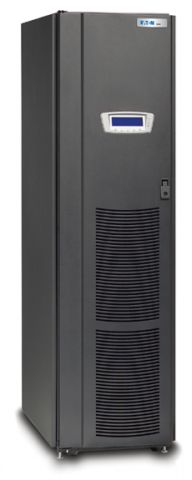

ИБП Eaton 9390 (Powerware PW9390) серии On-line с двойным преобразованием повышенной активной мощности 40 кВА/36 кВт, 60 кВА/54 кВт, 80 кВА/72 кВт, 120 кВА/108 кВт и 160 кВА/144 кВт с 3-х фазным входом и выходом (3ф/3ф) оснащен большим современным русифицированным ЖК дисплеем с удобной системой меню для полного отображения информации о состоянии системы электропитания, параметрах сети и нагрузки. Высокий КПД 94% ИБП Eaton 9390 позволяет сократить расходы на электроэнергию и систему кондиционирования. ИБП Eaton Powerware 9390 предназначен для защиты электропитания в центрах обработки данных, медицинских центрах, а также любого оборудования с повышенными требованиями к качеству электропитания, в том числе промышленного. ИБП Eaton Powerware 9390 - Высокий КПД=94% значительно уменьшает общую стоимость владения системой за счет сокращения затрат на электроэнергию, питающую защищаемую нагрузку
- Низкий уровень нелинейных искажений потребляемого тока (КНИ < 5%) обеспечивает идеальную совместимость ИБП с любым типом электроустановок, в первую очередь, с дизель-генераторами
- Входной коэффициент мощности ИБП 0.99 позволяет использовать дизель-генераторы минимально возможной мощности или более эффективно использовать их возможности для питания других потребителей
- Выходной коэффициент мощности ИБП 0.9 идеально соответствует требованиям современных нагрузок
- Технология двойного преобразования напряжения является самым надежным решением системы защиты электропитания
- Технология резервирования Hot Sync обеспечивает исключительную надежность и гибкость системы
- Доступен модуль параллельной работы, позволяющий объединить до 4-х ИБП. При этом, как и прежде, сохраняется возможность параллельной работы до 8 ИБП (мощность подобной конфигурации - 1280 кВА)
- Поддержка технологии управления зарядом батарей ABM, увеличивающей срок службы аккумуляторных батарей на 50%
- Встроенные в ИБП средства управления постоянно контролируют состояние батарей и проводят их периодическое тестирование
- ИБП дополнительно обеспечивает температурную компенсацию напряжения заряда батарей, что также продлевает срок их службы
- Средства удаленного мониторинга обеспечивают доступ не только к информации о состоянии силовой сети и нагрузки, но и о параметрах батарейной системы ИБП
- Powerware 9390 прост и удобен в установке. Он занимает минимальную площадь по сравнению с любым другим ИБП данного класса и может устанавливаться как вплотную к стене, так и в угол помещения. Подвод всех силовых кабелей как снизу, так и сверху ИБП.

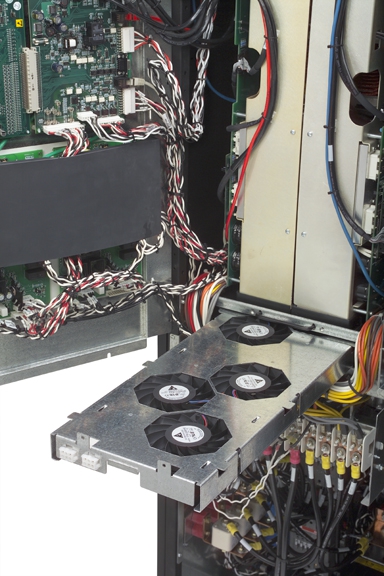

- Доступ ко всем компонентам ИБП с передней панели значительно упрощает сервисное обслуживание и сокращает время простоев при ремонте
Eaton Powerware 9390 40 кВА/36 кВт, 60 кВА/54 кВт, 80 кВА/72 кВт, 120 кВА/108 кВт и 160 кВА/144 кВт | Мощность ИБП (коэффициент мощности 0.9) | | кВА | 40 | 60 | 80 | 120 | 160 | | кВт | 36 | 54 | 72 | 108 | 144 | | Основные характеристики | | КПД | 94 % при номинальной нагрузке | | Параллельные системы | 4 модуля без дополнительного оборудования | | Уровень шума | <65дБА (на расстоянии 1 м) | | Входные параметры | | Ном. напряжение | 380 , 400 , 415 | | Диапазон входного напряжения | +20% / -15% при 100% нагрузке, +20%/ -30% при 50% нагрузке | | Частота | 45-65 Гц | | Коэфф мощности | 0.99 (мин) | | КНИ входного тока | <5% (входной фильтр не требуется) | | Пусковой ток | в 6 раз больше номинального | | "Мягкий" старт | Есть | | Защита линии байпаса | Возможна | | Выходные характеристики | | Ном. напряжение | 380 , 400 , 415 | | Стабилизация выходного напряжения | + / -1% | | Инвертор | Широтно-импульсная модуляция, IGBT-технология | | Коэфф нелинейных искажений напряжения | < 2% (линейная нагрузка);
< 5% (нелинейная нагрузка) | | Тепловыделение, Вт при 100/50% нагрузке | 2600/1400 | 3800/1900 | 5200/2800 | 6800/4100 | 10100/5800 | | Батареи | | Тип батарей | Герметичные, необслуживаемые, свинцово-кислотные | | Напряжение | 480 В (40 x 12 В) | | Метод заряда | Технология ABM (Advanced Battery Management™) | | Габариты | | 40-80 кВА (ВxШxГ) | 1879 x 519 x 804 мм | | Вес (40-80 кВА) | 315 кг | | 120 / 160 кВА (ВxШxГ) | 1879 x 900 x 804 мм | | Вес | 430 кг - 120 кВА/ 530 кг - 160 кВА | | Интерфейс Пользователя | | Панель управления | 8 строк x 40 символов, ЖК с русским языком | | Входы от системы сигнализации здания | 2 (гальванически изолированы) | | Обслуживание | | Установки ИБП вплотную к стене | Возможно |
Время автономной работы в мин в зависимости от мощности нагрузки. Узкий батарейный шкаф 10-S-40x38Ah: ШхГхВ 575х773х1877 [мм]. Power factor нагрузки взят 0.8, т.е 20 кВА = 16 кВт
| Panasonic LC-X1238 | 15 kVA | 20 kVA | 30 kVA | 40 kVA | 60 kVA | 80 kVA | Вес, кг | | 9390+ 1*BAT(LC-X1238) | 45 | 33 | 18 | 11 | 5 | - | 700 | | 9390+ 2*BAT(LC-X1238) | 114 | 85 | 48 | 35 | 20 | 11 | 2х700 | | 9390+ 3*BAT(LC-X1238) | 180 | 139 | 87 | 62 | 35 | 24 | 3х700 | Время автономной работы в мин в зависимости от мощности нагрузки. Узкий батарейный шкаф 10-S-200 CSB HRL12200W, 53Ah: ШхГхВ 575х773х1877 [мм].Power factor нагрузки взят 0.8, т.е 40 кВА = 32 кВт | CSB HRL 12200W | 15 kVA | 20 kVA | 30 kVA | 40 kVA | 60 kVA | 80 kVA | Вес, кг | | 9390+ 1*BAT(12-200) | 83 | 60 | 36 | 25 | 14 | 10 | 1176 | | 9390+ 2*BAT(12-200) | 160 | 120 | 88 | 62 | 37 | 26 | 2х1176 | | 9390+ 3*BAT(12-200) | 263 | 181 | 120 | 99 | 63 | 44 | 3х1176 |
Время автономной работы в мин в зависимости от мощности нагрузки. Широкий батарейный шкаф 10-280 (CSB HRL 12280W, 83Ah): ШхГхВ 1125х804х1879 [мм]. Power factor нагрузки взят 0.8, т.е 60 кВА = 48 кВт
| CSB HRL 12280W | 40 kVA | 60 kVA | 80 kVA | 120 kVA | 160 kVA | Вес кг | | 9390+ 1*BAT(12-280) | 40 | 24 | 15 | 7 | - | 1444 | | 9390+ 2*BAT(12-280) | 100 | 57 | 33 | 24 | 15 | 2x1444 | | 9390+ 3*BAT(12-280) | 144 | 96 | 69 | 30 | 28 | 3x1444 |
Время автономной работы в мин в зависимости от мощности нагрузки . Широкий батарейный шкаф 10-330 (CSB HRL 12330W, 94Ah): ШхГхВ 1125х804х1879 [мм]. Power factor нагрузки взят 0.8, т.е 80 кВА = 64 кВт
| CSB HRL 12330W | 60 kVA | 80 kVA | 100 kVA | 120 kVA | 160 kVA | Вес кг | | 9390+ 1*BAT(12-330) | 30 | 20 | 13 | 10 | 6 | 1625 | | 9390+ 2*BAT(12-330) | 72 | 50 | 36 | 30 | 20 | 2x1625 | | 9390+ 3*BAT(12-330) | 105 | 84 | 60 | 48 | 35 | 3x1625 |
Время автономной работы в мин в зависимости от мощности нагрузки. Широкий батарейный шкаф 10-500 (CSB HRL 12500W, 130Ah): ШхГхВ 1125х804х1879 [мм]. Power factor нагрузки взят 0.8, т.е 100 кВА = 80 кВт
| CSB HRL 12500W | 60 kVA | 80 kVA | 100 kVA | 120 kVA | 160 kVA | Вес кг | | 9390+ 1*BAT(12-500) | 49 | 35 | 24 | 18 | 12 | 2188 | | 9390+ 2*BAT(12-500) | 121 | 81 | 60 | 48 | 34 | 2x2188 | | 9390+ 3*BAT(12-500) | 178 | 121 | 92 | 80 | 57 | 3x2188 |
|
|
