Характеристики Eaton 9PX6KiBP31

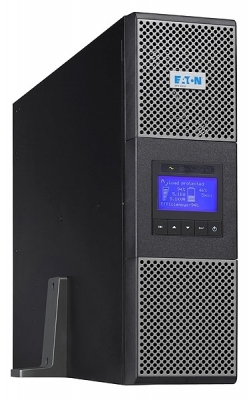

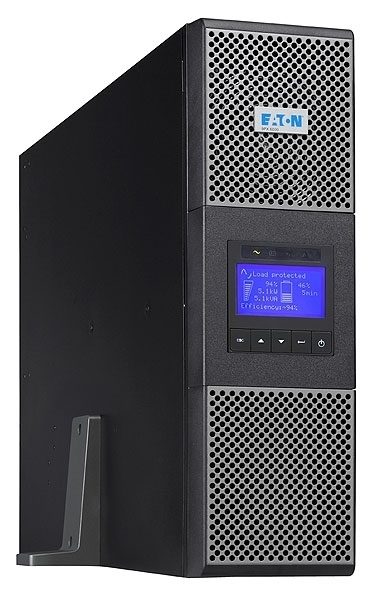

Eaton 9PX6KiBP31 мощностью 6 кВА, 3ф вход /1ф выход, универсальный корпус с возможностью установки на пол или в стойку. ЖК-экран облегчает настройку и управление. В комплекте внешний сервисный байпас HotSwap.
| Модель ИБП |
9PX 6кВА 3:1 |
| Мощность |
6 кВА/5.4кВт |
| Технология |
On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) |
| Номинальное напряжение |
380/400/415 |
| Диапазон входного напряжения |
176 – 276В при 100% нагрузке (до 100–276В при снижении нагрузки) 1:1, 305-480В при 100% нагрузке (до 175–480В при снижении нагрузки) 3:1 |
| Выходное напряжение |
200/208/220/230/240/250В |
| Коэффициент искажения выходного напряжения |
<2% |
| Диапазон частоты на входе/THDI |
40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI< 5% |
| КПД |
До 94% в режиме Онлайн, 98% в режиме повышенного КПД |
| Ток короткого замыкания |
90А |
| Перегрузочная способность |
102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс |
| Подключение |
| Вход |
Клеммная колодка (до 16 мм2) |
| Выходы |
Клеммная колодка |
| Выходы с байпасом HotSwap |
Клеммная колодка + 4 IEC C19 (16А) |
| Коммуникационные порты |
1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно),
4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельной работы нескольких ИБП |
| Коммуникационный слот |
1 слот для карты Network-MS (включена в версию Netpack), ModBus-MS или Relay-MS карты |
| Условия эксплуатации |
| Рабочая температура |
00-400 С |
| Уровень шума |
<48дБ |
| Размеры Ш х В х Г / Вес |
| ИБП |
440(19’’)х260(6U)х
700мм /88кг |
| Внешний батарейный модуль |
440(19’’)х130(3U)х
680мм/65кг |
| Силовой модуль |
440(19’’)х130(3U)х
700мм/23кг |
Расшифровка наименований моделей серии 9PX
| Модель |
9PX 6кВА 3:1 |
| ИБП с сервисным байпасом HotSwap |
9PX6KiBP31 |
| ИБП с сервисным байпасом HotSwap, сетевой картой (Network Card) и комплектом крепления в стойку |
9PX6KiRTNBP31 |
| Внешний батарейный модуль (EBM) |
9PXEBM240 |
| Силовой модуль |
9PX6KiPM31 |
| Сервисный байпас HotSwap |
MBP11Ki31 |
| Трансформатор |
TFMR11Ki |
| Зарядное устройство с комплектом крепления в стойку |
SC240RT |
| 1.8м присоединительный батарейный кабель |
EBMCBL240 |
| Комплект крепления в стойку |
9RK |
Время автономной работы в минутах в зависимости от нагрузки в % (pf=0.9)
| 9PX 6000ВА/5400 Вт |
10% |
25% |
50% |
75% |
100% |
| 6000 внутренние батареи |
57 |
22 |
8,5 |
4,5 |
3 |
| 6000 + 1 EBM |
203 |
85 |
38 |
24 |
16 |
| 6000 + 2 EBM |
399 |
147 |
71 |
45 |
28 |
| 6000 + 3 EBM |
554 |
214 |
104 |
62 |
47 |
| 6000 + 4 EBM |
755 |
287 |
133 |
90 |
58 |
| 6000 + 5 EBM |
961 |
396 |
170 |
111 |
82 |
| 6000 + 6 EBM |
1105 |
481 |
206 |
131 |
100 |
| 6000 + 7 EBM |
>1200 |
542 |
241 |
156 |
112 |
| 6000 + 8 EBM |
>1200 |
589 |
281 |
175 |
126 |
| 6000 + 9 EBM |
>1200 |
700 |
331 |
201 |
147 |
| 6000 + 10 EBM |
>1200 |
814 |
389 |
226 |
163 |
| 6000 + 11 EBM |
>1200 |
908 |
437 |
251 |
177 |
| 6000 + 12 EBM |
>1200 |
987 |
478 |
277 |
197 |
|
|
