Характеристики Eaton 9PX8KiBP31

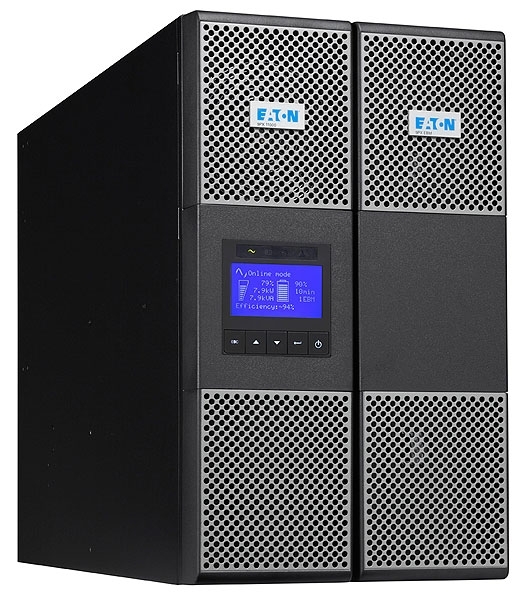

Eaton 9PX8KiBP31 мощностью 8 кВА, 3ф вход /1ф выход, универсальный корпус с возможностью установки на пол или в стойку. ЖК-экран облегчает настройку и управление. В комплекте внешний сервисный байпас HotSwap. | Модель ИБП | 9PX 8кВА 3:1 9PX8KiBP31 | | Мощность | 8кВА/7.2кВт | | Технология | On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) | | Номинальное напряжение | 380/400/415 | | Диапазон входного напряжения | 176 – 276В при 100% нагрузке (до 100–276В при снижении нагрузки) 1:1, 305-480В при 100% нагрузке (до 175–480В при снижении нагрузки) 3:1 | | Выходное напряжение | 200/208/220/230/240/250В | | Коэффициент искажения выходного напряжения | <2% | | Диапазон частоты на входе/THDI | 40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI< 5% | | КПД | До 95% в режиме Онлайн, 98% в режиме повышенного КПД | | Ток короткого замыкания | 120А | | Перегрузочная способность | 102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс | | Подключение | | Вход | Клеммная колодка (до 16 мм2) | | Выходы | Клеммная колодка | | Выходы с байпасом HotSwap | Клеммная колодка + 4 IEC C19 (16А) | | Коммуникационные порты | 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно),
4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельной работы нескольких ИБП | | Коммуникационный слот | 1 слот для карты Network-MS (включена в версию Netpack), ModBus-MS или Relay-MS карты | | Условия эксплуатации | | Рабочая температура | 00-400 С | | Уровень шума | <48дБ | | Размеры Ш х В х Г / Вес | | ИБП | 440(19’’)х260(6U)х
700мм / или 88кг (3:1) | | Внешний батарейный модуль | 440(19’’)х130(3U)х
680мм/65кг | | Силовой модуль | 440(19’’)х130(3U)х
700мм/23кг (3:1) | Расшифровка наименований моделей серии 9PX | Модель | 9PX 8кВА 3:1 | | ИБП с сервисным байпасом HotSwap | 9PX8KiBP31 | | ИБП с сервисным байпасом HotSwap, сетевой картой (Network Card) и комплектом крепления в стойку | 9PX8KiRTNBP31 | | Внешний батарейный модуль (EBM) | 9PXEBM240 | | Силовой модуль | 9PX8KiPM31 | | Сервисный байпас HotSwap | MBP11Ki31 | | Трансформатор | TFMR11Ki | | Зарядное устройство с комплектом крепления в стойку | SC240RT | | 1.8м присоединительный батарейный кабель | EBMCBL240 | | Комплект крепления в стойку | 9RK | Время автономной работы в минутах в зависимости от нагрузки в % (pf=0.9) | 9PX 8000ВА/7200 Вт | 10% | 25% | 50% | 75% | 100% | | 8000 силовой модуль с 1 батарейным модулем в стандартном комплекте | 106 | 35 | 16 | 9 | 5 | | 8000 (1 бат. модуль в комплекте) + 1 EBM | 203 | 85 | 36 | 23 | 16 | | 8000 (1 бат. модуль в комплекте) + 2 EBM | 342 | 140 | 65 | 36 | 27 | | 8000 (1 бат. модуль в комплекте) + 3 EBM | 492 | 173 | 86 | 53 | 36 | | 8000 (1 бат. модуль в комплекте) + 4 EBM | 582 | 220 | 118 | 72 | 50 | | 8000 (1 бат. модуль в комплекте) + 5 EBM | 748 | 272 | 143 | 86 | 65 | | При подключении более 5 ЕВМ необходимо дополнительное зарядное устройство SC240RT! | | 8000 (1 бат. модуль в комплекте) + 6 EBM | 898 | 341 | 162 | 109 | 76 | | 8000 (1 бат. модуль в комплекте) + 7 EBM | 1011 | 416 | 175 | 127 | 86 | | 8000 (1 бат. модуль в комплекте) + 8 EBM | 1099 | 475 | 199 | 143 | 103 | | 8000 (1 бат. модуль в комплекте) + 9 EBM | 1168 | 522 | 225 | 156 | 118 | | 8000 (1 бат. модуль в комплекте) + 10 EBM | >1200 | 560 | 250 | 167 | 131 | | 8000 (1 бат. модуль в комплекте) + 11 EBM | >1200 | 591 | 279 | 175 | 143 |
|
|
