Характеристики Eaton 9SX 11000i 9SX11Ki

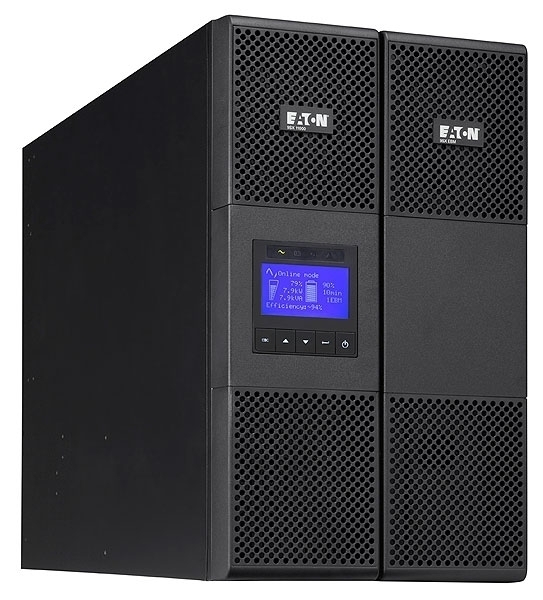

ИБП Eaton 9SX 11000i 9SX11Ki топологии On-line с двойным преобразованием напряжения способен обеспечить защиту высшего класса для широкого спектра оборудования, использующегося в медицинских центрах, лабораторных исследованиях, полиграфии, звукозаписывающих студиях, АСУ, сфере IT и др. Корпус Eaton 9SX позволяет эксплуатировать ИБП как в напольном варианте, так и смонтированным в 19” стойку.
| Мощность |
11кВА/10кВт |
| Технология |
On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) |
| Номинальное напряжение |
200/208/220/230/240/250В |
| Диапазон входного напряжения |
176 – 276В при 100% нагрузке (до 100–276В при снижении нагрузки) |
| Выходное напряжение |
200/208/220/230/240/250В |
| Коэффициент искажения выходного напряжения |
<2% |
| Диапазон частоты на входе/THDI |
40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI < 5% |
| КПД |
До 95% в режиме Онлайн, 98% в режиме повышенного КПД |
| Крест-фактор/ток короткого замыкания |
3:1/150А |
| Перегрузочная способность |
102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс |
| Подключение |
| Вход |
Клеммная колодка (до 16 мм2) |
| Выходы |
Клеммная колодка |
| Коммуникационные порты |
1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения и 1 для удаленного отключения электропитания |
| Коммуникационный слот |
1 слот для карты Network-MS, ModBus-MS или Relay-MS карты |
| Условия эксплуатации |
| Рабочая температура |
00-400 С |
| Уровень шума |
<50дБ |
| Размеры В х Ш х Д / Вес |
| ИБП |
440(19’’)х260(6U)х700мм /86кг |
| Внешний батарейный модуль |
440(19’’)х130(3U)х680мм/65кг |
| Силовой модуль |
440(19’’)х130(3U)х700мм/21кг |
Преимущества:
Топология On-line с двойным преобразованием напряжения для защиты от всех возможных проблем с электропитанием. КПД 95% в режиме двойного преобразования и 98% в высокоэффективном режиме. Коэффициент мощности 0.9, т.е. мощности ИБП 5 кВА соответствует мощность в Вт равная 4.5 кВт. Это позволяет подключить больше активной нагрузки по сравнению с ИБП с меньшим коэффициентом мощности. Регулируемый ЖК-дисплей с поддержкой русского языка и отражением энергопотребления в Вт. Технология зарядки батарей ABM (Advanced Battery Management) для увеличения срока службы аккумуляторов и снижения стоимости владения системой бесперебойного питания. Оперативная замена батарей с передней части ИБП без отключения питания нагрузки.
Длительное время автономной работы при использовании до 12 внешних батарейных модулей, которые распознаются автоматически при подключении к ИБП. Для моделей мощностью 8 и 11 кВА возможно подключение внешних АКБ через зарядное устройство SC240RT. Eaton 9SX 5 и 6 кВА с функцией управления сегментами выходных розеток, что позволяет продлить время автономной работы критичной нагрузки за счет отключения менее важной. Удаленный перезапуск нагрузки, например, сервера
Расшифровка наименований – для заказа подходящего вам оборудования воспользуйтесь артикулами.
Модель
|
9SX 11кВА
|
| ИБП |
9SX11Ki |
| Внешний батарейный модуль (EBM) |
9SXEBM240 |
| Силовой модуль |
9SX11KiPM |
| Сервисный байпас HotSwap |
MBP11Ki |
| Трансформатор |
TFMR11Ki |
| Зарядное устройство с комплектом крепления в стойку |
SC240RT |
| 1.8м присоединительный батарейный кабель |
EBMCBL240 |
| Комплект крепления в стойку |
9RK |
Время автономной работы
| 9SX 11000ВА/10000 Вт |
10% |
25% |
50% |
75% |
100% |
| 11000 силовой модуль с 1 батарейным модулем в стандартном комплекте |
59 |
18 |
5.5 |
3 |
2 |
| 11000(1 бат. модуль в комплекте) + 1 EBM |
128 |
47 |
18 |
10 |
6 |
| 11000(1 бат. модуль в комплекте)+ 2 EBM |
199 |
81 |
33 |
18 |
10 |
| 11000(1 бат. модуль в комплекте)+ 3 EBM |
279 |
109 |
48 |
25 |
18 |
| 11000(1 бат. модуль в комплекте)+ 4 EBM |
392 |
135 |
63 |
38 |
24 |
| 11000(1 бат. модуль в комплекте)+ 5 EBM |
491 |
163 |
83 |
48 |
33 |
| При подключении более 5 ЕВМ необходимо дополнительное зарядное устройство SC240RT! |
| 11000(1 бат. модуль в комплекте)+ 6 EBM |
561 |
189 |
100 |
58 |
40 |
| 11000(1 бат. модуль в комплекте)+ 7 EBM |
650 |
225 |
111 |
72 |
48 |
| 11000(1 бат. модуль в комплекте)+ 8 EBM |
792 |
258 |
119 |
83 |
56 |
| 11000(1 бат. модуль в комплекте)+ 9 EBM |
905 |
288 |
138 |
95 |
64 |
| 11000(1 бат. модуль в комплекте)+ 10 EBM |
998 |
335 |
153 |
104 |
75 |
| 11000(1 бат. модуль в комплекте)+ 11 EBM |
1076 |
389 |
166 |
111 |
83 |
|
|
