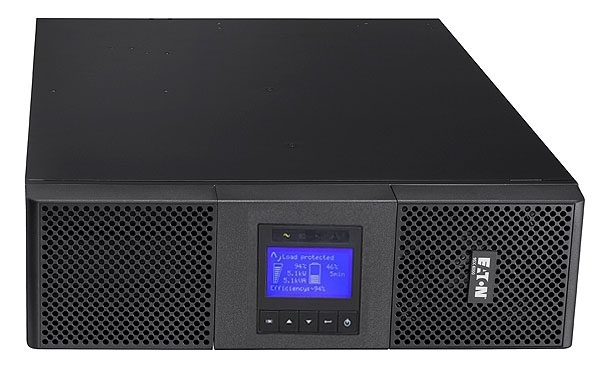

Характеристики 9SX5KiRT Eaton 9SX 5000i RT3U
| Мощность |
5кВА/4.5кВт |
| Технология |
On-line с двойным преобразованием напряжения и системой коррекции коэффициента мощности Power Factor (PFC) |
| Номинальное напряжение |
200/208/220/230/240В |
| Диапазон входного напряжения |
176 – 276В при 100% нагрузке (до 100–276В при снижении нагрузки) |
| Выходное напряжение |
200/208/220/230/240В |
| Коэффициент искажения выходного напряжения |
<2% |
| Диапазон частоты на входе/THDI |
40-70 Гц, 50/60 Гц автовыбор частоты, возможность работы в качестве частотного преобразователя, THDI < 5% |
| КПД |
До 94% в режиме Онлайн, 98% в режиме повышенного КПД |
| Крест-фактор/ток короткого замыкания |
3:1/90А |
| Перегрузочная способность |
102–110%: 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс |
|
Подключение
|
| Вход |
Клеммная колодка (до 10 мм2) |
| Выходы |
Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А) |
| Коммуникационные порты |
1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения и 1 для удаленного отключения электропитания |
| Коммуникационный слот |
1 слот для карты Network-MS, ModBus-MS или Relay-MS карты |
|
Условия эксплуатации
|
| Рабочая температура |
00-400 С |
| Уровень шума |
<45дБ |
|
Размеры В х Ш х Д / Вес
|
| ИБП |
440(19’’)х130(3U)х685мм/48кг |
| Внешний батарейный модуль |
440(19’’)х130(3U)х645мм/68кг |
| Силовой модуль |
- |
|
Средства расширения
|
| Внешний батарейный модуль (EBM) с комплектом крепления в стойку |
9SXEBM180RT |
| Сервисный байпас HotSwap |
MBP6Ki |
| Трансформатор |
TFMR11Ki |
| 1.8м присоединительный батарейный кабель |
EBMCBL180 |
| Комплект крепления в стойку |
9RK |
Время автономной работы в минутах в зависимости от процента загрузки. Коэффициент мощности принимается равным 0.9
| Конфигурация/мощность |
10% |
25% |
50% |
75% |
100% |
| Внутренние батареи |
73 |
27 |
11 |
5,5 |
3,5 |
| + 1 EBM |
246 |
103 |
48 |
27 |
20 |
| + 2 EBM |
485 |
175 |
88 |
53 |
38 |
| + 3 EBM |
661 |
262 |
123 |
83 |
54 |
| + 4 EBM |
935 |
377 |
167 |
109 |
80 |
| + 5 EBM |
1110 |
480 |
210 |
133 |
101 |
| + 6 EBM |
1250 |
551 |
254 |
162 |
115 |
| + 7 EBM |
>1200 |
613 |
298 |
187 |
137 |
| + 8 EBM |
>1200 |
764 |
373 |
219 |
158 |
| + 9 EBM |
>1200 |
882 |
433 |
248 |
175 |
| + 10 EBM |
>1200 |
978 |
482 |
280 |
199 |
| + 11 EBM |
>1200 |
1059 |
522 |
315 |
222 |
| + 12 EBM |
>1200 |
1125 |
555 |
366 |
242 |
|
|
