Характеристики Liebert APS
Liebert APS — это модульный источник бесперебойного питания с однофазным выходом и с возможностью подключения однофазного или трехфазного входа, предназначенный для защиты ИТ-оборудования. Модульная масштабируемая архитектура Liebert APS предназначена специально для удовлетворения текущих требований по нагрузке и при этом легко адаптируется к последующему увеличению потребностей. Возможно увеличение мощности до 20 кВА с шагом 5 кВА. Для этого нужно всего лишь установить дополнительные модули питания.
Зарекомендовавшая себя технология FlexPower technology™ гарантирует, что такое увеличение мощности возможно без переключения нагрузки на резервное питание (горячая замена). Поэтому система продолжает работу даже в ходе обслуживания и модернизации. Максимальную доступность системы можно обеспечить в любой конфигурации Liebert APS с помощью модуля резервирования. Тогда максимальная конфигурация составит 20 кВА + дополнительно 10 кВА резервирования.
Модули питания Liebert APS 5 кВА/4,5 кВт обеспечивают увеличенный уровень активной мощности по сравнению с ИБП того же размера в стандартных и расширенных конфигурациях. Пользователь получает больше мощности для большей нагрузки. Увеличенная активная мощность также минимизирует изначальные денежные вложения и оптимизирует совокупную стоимость владения. Оптимизация совокупной стоимости владения распространяется и на батареи, которые можно разместить в корпусе ИБП вместе с модулями питания. Компактные модули батарей значительно увеличивают время резервного питания, не влияя на размер корпуса.
Высокая эффективность двойного преобразования в 92 % наряду с выходным коэффициентом мощности в 0,9 делает систему на базе Liebert APS привлекательной в своем классе с точки зрения капитальных затрат и эксплуатационных расходов.
Особенности Liebert APS 5-20 кВА
-
Возможность настройки однофазного или трехфазного входа
-

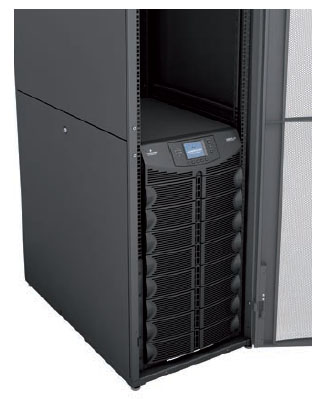

Напольное и стоечное исполнение
-

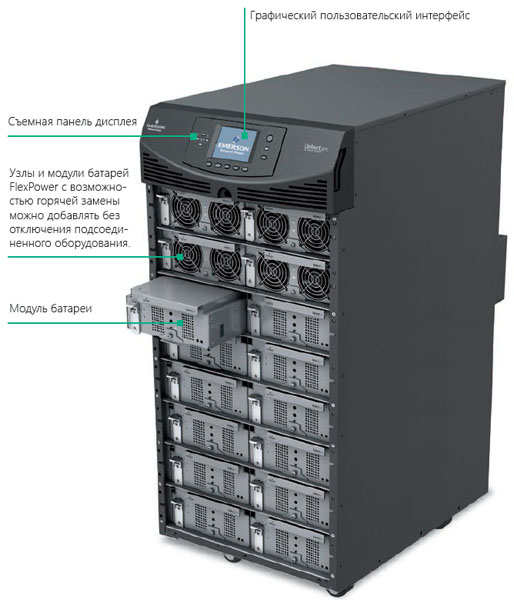

Возможность горячей замены модулей питания и батарей
-
Интеллектуальные модули батарей
-
КПД в режиме двойного преобразования 92 %
-
Встроенное автономное питание на 1 час работы при 4,5 кВт нагрузки
-
Зарядный ток 1,8 A на модуль
-
Дополнительный модуль зарядного устройства на 10 А
-
Клеммное подключение и выходные разъемы
-
Полная номинальная мощность при 40 °C
Технические характеристики Liebert APS 5-20 кВА
| Номинал установки, кВА/кВт |
20/18 |
| Номинал модуля питания, кВА/кВт |
05.04.05 |
| Максимальное количество модулей питания на установку |
6 |
| Номинальное входное напряжение, В |
220/230/240 однофазное
380/400/415 трехфазное |
| Диапазон входного напряжения без разряда батареи при нагрузке 70%, В |
140/-280 однофазное
242/-485 трехфазное |
| Номинальная частота на входе, Гц |
50/60 |
| Диапазон входной частоты, Гц |
От 40 до 70 |
| Входной коэффициент мощности, кВт/кВА |
Однофазный вход > 0,99
Трехфазный вход > 0,95 |
| Искажение входного тока (суммарное значение коэффициента нелинейных искажений тока на входе), % |
< 5 |
| |
|
| Количество элементов батареи в комплекте |
72 |
| Время автономной работы, минуты, полная загрузка (для систем без резервирования с равным количеством комплектов батарей и модулей питания), мин. |
5 |
| Максимальный зарядный ток (полная загрузка), А |
Внутреннее зарядное устройство модуля питания: 1,8
Дополнительное зарядное устройство: 10 |
| Температурная компенсация тока заряда |
Да |
| |
|
| Номинальное выходное напряжение, В |
220/230/240; однофазное |
| Регулировка напряжения, % |
± 3 |
| Стабильность напряжения (100 % нагрузка), % |
± 7 |
| Время восстановления напряжения, мс. |
≤ 60 |
| Искажение выходного напряжения, общее гармоническое искажение напряжения, % |
≤ 3, линейная нагрузка
≤ 5, нелинейная нагрузка |
| Выходная частота, Гц |
50/60 |
| Номинальный коэффициент мощности нагрузки, кВт/кВА |
0,9 |
| Выходная перегрузочная способность, с |
130 % для 60 с
150 % для 10 с
200 % для 1 с
> 201 % для 0,25 с |
| |
|
| Вес устройства (пустой корпус), кг |
145 |
| Вес модуля питания, кг |
8,2 |
| Вес модуля батарей, кг |
16,4 |
| Габариты, Ш х Г х В, мм |
440 x 850 x 970 |
| |
|
| Рабочая температура, постоянная, без ухудшения характеристик, °C |
0—40 |
| КПД в режиме двойного преобразования (AC — AC), % |
92 |
| КПД в экономичном режиме (AC — AC), % |
> 98 |
| Окружающие условия |
WEEE и ROHS2 (6 из 6), соответствует REACH |
| Уровень акустического шума на расстоянии 1 м, дБА |
< 55 дБ при нагрузке < 50 %
< 65 дБ при нагрузке 51—100 % |
| Классификация ИБЭП согласно IEC EN 62040-3 |
VFI-SS-111 |
| Класс защиты IEC60529 |
IP 20 |
| Цвет |
RAL 7021 |
|
|
