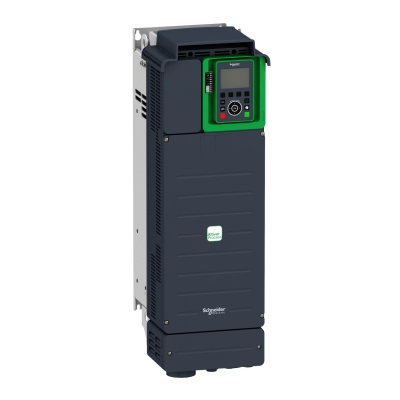

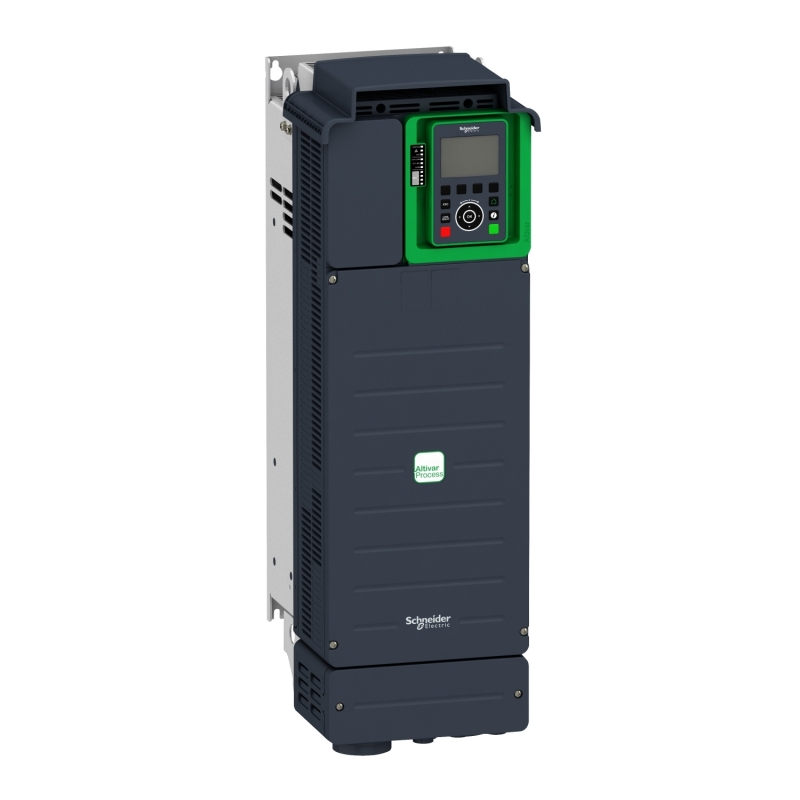

Характеристики Schneider Electric ATV630D30N4
Частотный преобразователь Schneider Electric ATV630D30N4 производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования и простая интеграция в системы автоматизации.
| Назначение изделия |
Асинхронные электродвигатели
Синхронные двигатели |
| Способ крепления |
Для монтажа на стену |
| Фильтр электромагнитной совместимости |
Встроенный в соответствии с EN/IEC 61800-3 категория C3 с 150 m макс. кабель двигателя
Встроенный в соответствии с EN/IEC 61800-3 категория C2 с 50 м макс. кабель двигателя |
| Cтепень защиты IP |
IP21 в соответствии с IEC 60529
IP21 в соответствии с IEC 61800-5-1 |
| Степень защиты |
UL тип 1 в соответствии с UL 508C |
| Тип охлаждения |
Принуд. конвекция |
| Частота сети питания |
50...60 Hz (+/-5 %) |
| Число фаз сети |
3 фазы |
| Номинальное напряжение питания [Us] |
380...480 test3 (- 15...10 %) |
| Мощность двигателя, кВт |
22 кВт (heavy duty)
30 кВт (normal duty) |
| Мощность двигателя, л.с. |
30 лс (heavy duty)
40 лс (normal duty) |
| Линейный ток |
35,8 A при 480 test3 (heavy duty)
40,5 A при 380 test3 (heavy duty)
45,9 A при 480 test3 (normal duty)
53.3 А при 380 test3 (normal duty) |
| Предполагаемый линейный Isc |
50 кА |
| Полная мощность |
29,8 кВА при 480 test3 (heavy duty)
38,2 кВА при 480 test3 (normal duty) |
| Непрерывный выходной ток |
46,3 A при 4 kHz (heavy duty)
61,5 A при 4 kHz (normal duty) |
| Макс. переходной ток |
69,5 A в течение 60 с (heavy duty)
67.7 А в течение 60 с (normal duty) |
| Профиль управления асинхронным электродвигателем |
Постоянный стандартный момент
Переменный стандартный момент
Режим оптимизированного момента |
| Профиль управления синхронным двигателем |
Электродвигатель с постоянными магнитами |
| Выходная частота привода |
0.1...500 Гц |
| Номинальн. частота коммутации |
4 kHz |
| Частота коммутации |
4...12 kHz с понижающим коэффициентом
2...12 kHz регулируем. |
| Функция защиты |
STO (безопасное выключение крутящего момента) SIL 3 |
| Количество предустановленных скоростей |
16 предустановленных скоростей |
| Протокол порта обмена данными |
Ethernet
Modbus последовательн.
Modbus TCP |
| Опциональная карта |
Слот A/слот B : output relay extension module
Слот A/слот B : digital and analog I/O extension module
Слот A : communication module для CANopen винтовые зажимы
Слот A : communication module для CANopen SUB-D 9
Слот A : communication module для шлейф CANopen RJ45
Слот A : communication module для Modbus TCP/EtherNet/IP
Слот A : communication module для DeviceNet
Слот A : communication module для Profinet
Слот A : communication module для Profibus DP V1 |
Дополнительные характеристики
| Выходное напряжение |
<=" напряжение питания |
| Компенсация проскальзывания вала двигателя |
Регулируем.
Автоматически при любой нагрузке
Может подавляться
Недоступно для электродвигателей с постоянными магнитами |
| Программы ускорения и замедления |
Линейн., задается отдельно, от 0,01 до 9000 с
S, U или по выбранный заказчиком |
| Торможение до остановки |
Подачей пост. тока |
| Тип защиты |
Привод : откл. в цепи управления
Привод : превышение скорости
Привод : значительное уменьшение напряжения линии питания
Привод : повышенное напряжение питания
Привод : повышенное напряжение линии питания
Привод : перенапряжение на шине пост. тока
Привод : исчезновение фазы двигателя
Привод : защита от короткого замыкания
Привод : перегрузка по выходному напряжению
Привод : сверхток между выходной фазой и землей
Привод : превышение температуры
Привод : защитное отключение двигателя при превышение вращательного момента
Привод : тепловая защита
Двигатель : исчезновение фазы двигателя
Двигатель : защитное отключение двигателя при превышение вращательного момента
Двигатель : тепловая защита |
| Разрешение по частоте |
Аналоговый вход : 0,012/50 Гц
Дисплейный блок : 0,1 Гц |
| Электрическое соединение |
Двигатель : винтовой зажим 25...50 мм² (AWG 4…AWG 1)
Со стороны линии : винтовой зажим 25...50 мм² (AWG 4…AWG 1)
Управление : съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² (AWG 20...AWG 16) |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Modbus последовательн.
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP |
| Физический интерфейс |
2-проводн. RS 485 для Modbus последовательн. |
| Кадр передачи |
RTU для Modbus последовательн. |
| Скорость передачи |
4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
10/100 Mbit/s для Ethernet IP/Modbus TCP |
| Режим обмена |
Полудуплекс, полный дуплекс, автоопределение для Ethernet/Modbus TCP |
| Формат данных |
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн. |
| Тип смещения |
Нет импеданса для Modbus последовательн. |
| Кол-во адресов |
1...247 для Modbus последовательн. |
| Способ доступа |
Ведомый для Modbus TCP |
| Питание |
Внутренний источник питания для дискретных входов и входа STO : 24 test3 пост. ток (21...27 test3) ток <=" 200 мА (защита от перегрузки и короткого замыкания)
Внутреннее питание для регулировочного потенциометра (1 - "10 кОм) : 10.5 test3 пост. ток +/- 5 % ток <=" 10 мА (защита от перегрузки и короткого замыкания)
Внешний источник питания для дискретных входов : "24 test3 пост. ток (19...30 test3) ток ≤ 1,25 мА (защита от перегрузки и короткого замыкания) |
| Сигнализация |
1 светодиод красный for наличие напряжения
4 светодиода двухцветный для состояние коммуникационного модуля
3 светодиодов двухцветный для состояние встроенной связи
3 светодиодов для локальная диагностика |
| Ширина |
226 мм |
| Высота |
673 мм |
| Глубина |
271 мм |
| Масса продукта |
28 кг |
| Номер аналогового входа |
3 |
| Тип подключения |
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит
Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит |
| Количество дискретных входов |
8 |
| Тип дискретного входа |
Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока <=" 30 "V полное сопротивление > 2,2 кОм
Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока <=" 30 "V
Программируемый DI1…DI6 : 24 V пост. Тока <=" 30 "V полное сопротивление 3.5 кОм |
| Совместимость входа |
Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Дискретный вход DI5, DI6 : уровень 1 ПЛК в соответствии с МЭК 65A-68
Дискретный вход DI1…DI6 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 |
| Тип дискретных входов |
STOA, STOB, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1)
DI5, DI6, положительная логика (источник) : , < 0.6 test3 (состояние 0), > 2.5 test3 (состояние 1)
DI1…DI6, отрицательная логика («приемник») : , > 16 test3 (состояние 0), < 10 test3 (состояние 1)
DI1…DI6, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1) |
| Номер аналогового выхода |
2 |
| Тип аналогового выхода |
Ток, задаваемый программным способом AO1, AO2 : 0...20 mA, разрешение 10 бит
Напряжение, задаваемое программным способом AO1, AO2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит |
| Длительность выборки |
Аналоговый выход AO1 : 10 ms (+/- 1 ms)
Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс)
Дискретный вход DI5, DI6 : 5 мс (+/- 1 ms)
Дискретный вход DI1…DI4 : 2 мс (+/- 0,5 мс) |
| Точность |
Аналоговый выход AO1, AO2 : +/- 1 % для изменения температуры 60 °C
Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C |
| Ошибка линеаризации |
Аналоговый выход AO1, AO2 : +/- 0,2 %
Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения |
| Номер релейного выхода |
3 |
| Тип релейного выхода |
Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 100000 циклы
Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 100000 циклы
Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы |
| Время обновления |
Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс) |
| Минимальный коммутируемый ток |
Релейный выход R1, R2, R3 : 5 мА при 24 test3 пост. ток |
| Макс. коммутируемый ток |
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 test3 пост. ток
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 test3 пер. ток
Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 30 test3 пост. ток
Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 250 test3 пер. ток |
| Изоляция |
Между зажимами питания и управления |
| Функциональность |
Полный |
| Специальное применение |
Центробежные насосы и вентиляторы |
| IP degree of protection |
IP21 |
Условия эксплуатации
| Сопротивление изоляции |
> 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты |
| Уровень шума |
63.5 dB conforming to 86/188/EEC |
| Рассеиваемая мощность, Вт |
640 test4 (принуд. конвекция) при 380 test3 частота коммутации 4 kHz
93 test4 (естественная конвекция) при 380 test3 частота коммутации 4 kHz |
| Объём охлаждающего воздуха |
240 м³/ч |
| Рабочее положение |
Вертикальный +/- 10 градусов |
| Суммарный коэффициент гармоник тока |
<=" 48 % от "80…100 % нагрузки в соответствии с МЭК 61000-3-12 |
| Электромагнитная совместимость |
Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4
Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3
Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 |
| Степень загрязнения |
2 в соответствии с EN/IEC 61800-5-1 |
| Виброустойчивость |
1 gn (f =" 13...200 Гц) в соответствии с "IEC 60068-2-6
1,5 мм размах (f =" 2...13 Гц) в соответствии с "IEC 60068-2-6 |
| Ударопрочность |
15 gn в течение 11 мс в соответствии с IEC 60068-2-27 |
| Относительная влажность |
5...95 % без образования конденсата в соответствии с IEC 60068-2-3 |
| Рабочая температура |
50...60 °C с понижающим коэффициентом
-15…50 °C без ухудшения номинальных значений |
| Температура окружающего воздуха при хранении |
-40...70 °C |
| |
|
|
|
