| Тип изделия или компонента | Устройство плавного пуска |
| Назначение изделия | Асинхронные электродвигатели |
| Применение изделия | Простая машина |

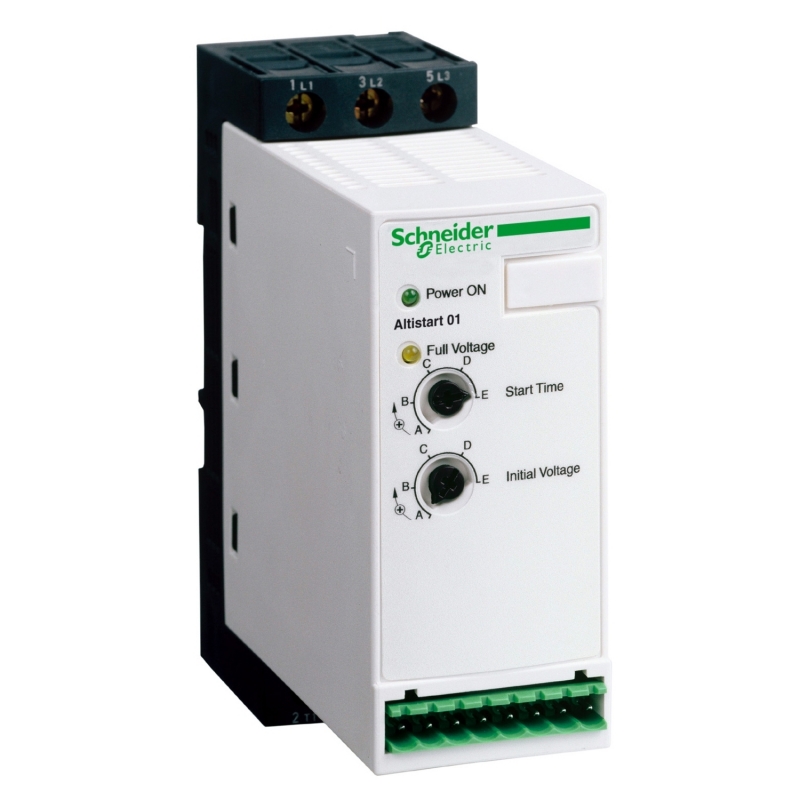

| Наименование компонента | ATS01 |
| Число фаз сети | 3 фазы
Однофазный |
| [Us] номинальное напряжение питания | 110...480 V (- 10...10 %) |
| Мощность двигателя, кВт | 5.5 кВт при 230 V AC 50/60Hz 3 фазы
2.2 кВт при 230 V AC 50/60Hz однофазный
7.5 кВт при 400 V AC 50/60Hz 3 фазы
9 кВт при 400 V AC 50/60Hz 3 фазы
4 кВт при 230 V AC 50/60Hz 3 фазы
3 кВт при 230 V AC 50/60Hz 3 фазы
11 кВт при 400 V AC 50/60Hz 3 фазы |
| Мощность двигателя, л.с. | 7.5 лс при 230 V AC 50/60Hz 3 фазы
9 лс при 460 V 3 фазы
5 лс при 230 V AC 50/60Hz 3 фазы
3 лс при 210 V 3 фазы
2 лс при 210 V 3 фазы
11 лс при 460 V 3 фазы |
| Номинальный ток Icl | 25 А |
| Категория применения | AC-53B соответствующий EN/IEC 60947-4-2 |
| Ток номинальной нагрузки | 125 А при номинальной нагрузке |
| Тип пуска | Пуск с постепенным увеличением напряжения |
| Рассеиваемая мощность, Вт | 126 Вт в переходном состоянии
1 Вт при полной нагрузке и при завершении пуска |
| Дополнительные характеристики |
| Стиль сборки | С радиатором |
| Доступные функции | Встроенный байпас |
| Пределы напряжения | 99...528 В |
| Частота питания | 50...60 Hz (- 5...5 %) |
| Предел частоты питания | 47.5...63 Гц |
| Выходное напряжение | <=" напряжение питания |
| Продолжительность пуска | Регулируем. от 1 до 5 с
5 s/20 пусков в час
1 s/100 пусков в час |
| Пусковой момент | 30...80 % пускового момента при прямом пуске двигателя |
| Ток дискретного выхода | 3 А AC-15
2 А DC-13 |
| Момент затяжки | 0.5 Н-м
1.9...2.5 Н-м |
| Электрическое соединение | 2 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления
2 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...6 мм²/AWG 10 для силовая цепь
2 проводник (-и) гибкий кабельс кабельным наконечником, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь
1 проводник (-и) гибкий кабельбез наконечника, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления
1 проводник (-и) гибкий кабельбез наконечника, соединение через винтовой зажим 4 мм 1,5...10 мм²/AWG 8 для силовая цепь
1 проводник (-и) гибкий кабельс кабельным наконечником, соединение через клеммный блок с винтовыми зажимами 0,5...1,5 мм²/AWG 16 для цепь управления
2 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...1 мм²/AWG 17 для цепь управления
2 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...6 mm²/AWG 10 для силовая цепь
1 проводник (-и) жесткий кабель, соединение через клеммный блок с винтовыми зажимами 0,5...2,5 мм²/AWG 14 для цепь управления
1 проводник (-и) жесткий кабель, соединение через винтовой зажим 4 мм 1...10 mm²/AWG 8 для силовая цепь |
| С маркировкой | CE |
| Рабочее положение | Вертикальный +/- 10 градусов |
| Высота | 124 мм |
| Ширина | 45 мм |
| Глубина | 131 мм |
| Масса продукта | 0.35 кг |
| Условия эксплуатации |
| Электромагнитная совместимость | Импульснапряжения/тока соответствующий IEC 61000-4-5 уровень 3
Кратковременные исчезновения и колебания напряжения соответствующий IEC 61000-4-11
Стойкость к излучаемым электромагнитным помехам соответствующий IEC 61000-4-3 уровень 3
Стойкость к переходным процессам соответствующий IEC 61000-4-4 уровень 4
Стойкость к наведенным помехам, вызванных электромагнитными полями соответствующий IEC 61000-4-6 уровень 3
Гармоники соответствующий IEC 1000-3-4
Гармоники соответствующий IEC 1000-3-2
Электромагнитная совместимость соответствующий EN 50082-2
Электромагнитная совместимость соответствующий EN 50082-1
Электростатический разряд соответствующий IEC 61000-4-2 уровень 3
Затухающие колебания соответствующий IEC 61000-4-12 уровень 3
Наведенные и излучаемые помехи соответствующий IEC 60947-4-2 уровень В
Наведенные и излучаемые помехи соответствующий CISPR 11 уровень В |
| Стандарты | EN/IEC 60947-4-2 |
| Сертификаты продуктов | B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат.
CCC
CSA
C-Tick
GOST
UL |
| Cтепень защиты IP | IP20 |
| Степень загрязнения | 2 соответствующий EN/IEC 60947-4-2 |
| Виброустойчивость | 1,5 мм размах (f =" 3...13 Гц) соответствующий "EN/IEC 60068-2-6
1 gn (f =" 13...150 Гц) соответствующий "EN/IEC 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс соответствующий EN/IEC 60068-2-27 |
| Относительная влажность | 5...95 % без попадания конденсата или капель воды соответствующий EN/IEC 60068-2-3 |
| Температура окружающей среды при работе | 40...50 °C с уменьшением номинального тока на 2 % на каждый дополнительный °C
-10...40 °C без ухудшение характеристик |
| Температура окружающего воздуха при хранении | -25...70 °C соответствующий EN/IEC 60947-4-2 |
| Рабочая высота над уровнем моря | > 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
<= 1000 м без ухудшения номинальных значений
|
