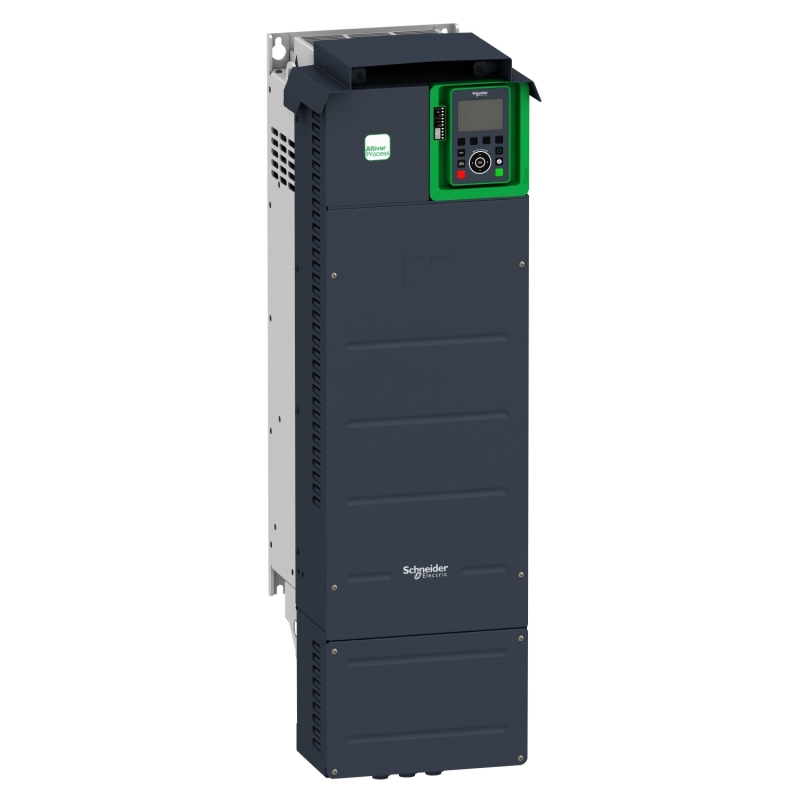

Характеристики ATV630D30M3
Частотный преобразователь ATV630D30M3 производства компании Schneider Electric предназначен для преобразования сетевого тока в ток заданной частоты. Удобство использования и простая интеграция в системы автоматизации.
Назначение изделия |
Асинхронные электродвигатели Синхронные двигатели |
Способ крепления |
Для монтажа на стену |
Фильтр электромагнитной совместимости |
Без фильтра помех |
Cтепень защиты IP |
IP21 в соответствии с IEC 60529 IP21 в соответствии с IEC 61800-5-1 |
Степень защиты |
UL тип 1 в соответствии с UL 508C |
Тип охлаждения |
Принуд. конвекция |
Частота сети питания |
50...60 Hz (+/-5 %) |
Число фаз сети |
3 фазы |
Номинальное напряжение питания [Us] |
200...240 test3 (- 15...10 %) |
Мощность двигателя, кВт |
22 кВт (heavy duty) 30 кВт (normal duty) |
Мощность двигателя, л.с. |
30 лс (heavy duty) 40 лс (normal duty) |
Линейный ток |
67,1 A при 240 test3 (heavy duty) 78,3 A при 200 test3 (heavy duty) 88,6 A при 240 test3 (normal duty) 104,7 A при 200 test3 (normal duty) |
Предполагаемый линейный Isc |
50 кА |
Полная мощность |
27,9 кВА при 240 test3 (heavy duty) 36,8 кВА при 240 test3 (normal duty) |
Непрерывный выходной ток |
92,6 A при 2,5 кГц (heavy duty) 123 A при 2,5 кГц (normal duty) |
Макс. переходной ток |
138,9 A в течение 60 с (heavy duty) 135,3 A в течение 60 с (normal duty) |
Профиль управления асинхронным электродвигателем |
Постоянный стандартный момент Переменный стандартный момент Режим оптимизированного момента |
Профиль управления синхронным двигателем |
Электродвигатель с постоянными магнитами |
Выходная частота привода |
0.1...500 Гц |
Номинальн. частота коммутации |
2,5 кГц |
Частота коммутации |
2...8 kHz регулируем. 2,5...8 кГц с понижающим коэффициентом |
Функция защиты |
STO (безопасное выключение крутящего момента) SIL 3 |
Количество предустановленных скоростей |
16 предустановленных скоростей |
Протокол порта обмена данными |
Ethernet Modbus последовательн. Modbus TCP |
Опциональная карта |
Слот A/слот B : output relay extension module Слот A/слот B : digital and analog I/O extension module Слот A : communication module для CANopen винтовые зажимы Слот A : communication module для CANopen SUB-D 9 Слот A : communication module для шлейф CANopen RJ45 Слот A : communication module для Modbus TCP/EtherNet/IP Слот A : communication module для DeviceNet Слот A : communication module для Profinet Слот A : communication module для Profibus DP V1 |
Дополнительные характеристики
Выходное напряжение |
<=" напряжение питания |
Компенсация проскальзывания вала двигателя |
Регулируем. Автоматически при любой нагрузке Может подавляться Недоступно для электродвигателей с постоянными магнитами |
Программы ускорения и замедления |
Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком |
Торможение до остановки |
Подачей пост. тока |
Тип защиты |
Привод : откл. в цепи управления Привод : превышение скорости Привод : значительное уменьшение напряжения линии питания Привод : повышенное напряжение питания Привод : повышенное напряжение линии питания Привод : перенапряжение на шине пост. тока Привод : исчезновение фазы двигателя Привод : защита от короткого замыкания Привод : перегрузка по выходному напряжению Привод : сверхток между выходной фазой и землей Привод : превышение температуры Привод : защитное отключение двигателя при превышение вращательного момента Привод : тепловая защита Двигатель : исчезновение фазы двигателя Двигатель : защитное отключение двигателя при превышение вращательного момента Двигатель : тепловая защита |
Разрешение по частоте |
Аналоговый вход : 0,012/50 Гц Дисплейный блок : 0,1 Гц |
Электрическое соединение |
Двигатель : винтовой зажим 70...120 мм² (AWG 2/0…250 тыс. круговых милов) Со стороны линии : винтовой зажим 70...120 мм² (AWG 1/0…250 тыс. круговых милов) Управление : съемные клеммные блоки с винтовыми зажимами 0,5...1,5 мм² (AWG 20...AWG 16) |
Тип разъема |
RJ45 (на выносном графическом терминале) для Modbus последовательн. RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP |
Физический интерфейс |
2-проводн. RS 485 для Modbus последовательн. |
Кадр передачи |
RTU для Modbus последовательн. |
Скорость передачи |
4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. 10/100 Mbit/s для Ethernet IP/Modbus TCP |
Режим обмена |
Полудуплекс, полный дуплекс, автоопределение для Ethernet/Modbus TCP |
Формат данных |
8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн. |
Тип смещения |
Нет импеданса для Modbus последовательн. |
Кол-во адресов |
1...247 для Modbus последовательн. |
Способ доступа |
Ведомый для Modbus TCP |
Питание |
Внутренний источник питания для дискретных входов и входа STO : 24 test3 пост. ток (21...27 test3) ток <=" 200 мА (защита от перегрузки и короткого замыкания) Внутреннее питание для регулировочного потенциометра (1 - "10 кОм) : 10.5 test3 пост. ток +/- 5 % ток <=" 10 мА (защита от перегрузки и короткого замыкания) Внешний источник питания для дискретных входов : "24 test3 пост. ток (19...30 test3) ток ≤ 1,25 мА (защита от перегрузки и короткого замыкания) |
Сигнализация |
1 светодиод красный for наличие напряжения 4 светодиода двухцветный для состояние коммуникационного модуля 3 светодиодов двухцветный для состояние встроенной связи 3 светодиодов для локальная диагностика |
Ширина |
290 мм |
Высота |
922 мм |
Глубина |
323 мм |
Масса продукта |
56.6 кг |
Номер аналогового входа |
3 |
Тип подключения |
Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит |
Количество дискретных входов |
8 |
Тип дискретного входа |
Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока <=" 30 "V полное сопротивление > 2,2 кОм Программируемый в качестве импульсного входа DI5, DI6 0…30 кГц : 24 V пост. Тока <=" 30 "V Программируемый DI1…DI6 : 24 V пост. Тока <=" 30 "V полное сопротивление 3.5 кОм |
Совместимость входа |
Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Дискретный вход DI5, DI6 : уровень 1 ПЛК в соответствии с МЭК 65A-68 Дискретный вход DI1…DI6 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 |
Тип дискретных входов |
STOA, STOB, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1) DI5, DI6, положительная логика (источник) : , < 0.6 test3 (состояние 0), > 2.5 test3 (состояние 1) DI1…DI6, отрицательная логика («приемник») : , > 16 test3 (состояние 0), < 10 test3 (состояние 1) DI1…DI6, положительная логика (источник) : , < 5 test3 (состояние 0), > 11 test3 (состояние 1) |
Номер аналогового выхода |
2 |
Тип аналогового выхода |
Ток, задаваемый программным способом AO1, AO2 : 0...20 mA, разрешение 10 бит Напряжение, задаваемое программным способом AO1, AO2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит |
Длительность выборки |
Аналоговый выход AO1 : 10 ms (+/- 1 ms) Аналоговый вход AI1, AI2, AI3 : 5 мс (+/- 0,1 мс) Дискретный вход DI5, DI6 : 5 мс (+/- 1 ms) Дискретный вход DI1…DI4 : 2 мс (+/- 0,5 мс) |
Точность |
Аналоговый выход AO1, AO2 : +/- 1 % для изменения температуры 60 °C Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °C |
Ошибка линеаризации |
Аналоговый выход AO1, AO2 : +/- 0,2 % Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения |
Номер релейного выхода |
3 |
Тип релейного выхода |
Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 100000 циклы Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 100000 циклы Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы |
Время обновления |
Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс) |
Минимальный коммутируемый ток |
Релейный выход R1, R2, R3 : 5 мА при 24 test3 пост. ток |
Макс. коммутируемый ток |
Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 30 test3 пост. ток Релейный выход R1, R2, R3 on индуктивн. load (cos phi =" 0.4 "and L/R =" 7 мс) : "2 А at 250 test3 пер. ток Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 30 test3 пост. ток Релейный выход R1, R2, R3 - резистивные нагрузка (cos =" 1) : "3 А при 250 test3 пер. ток |
Изоляция |
Между зажимами питания и управления |
Функциональность |
Полный |
Специальное применение |
Центробежные насосы и вентиляторы |
IP degree of protection |
IP21 |
Условия эксплуатации
Сопротивление изоляции |
> 1 мОм при 500 В пост. тока отн. земли в течение 1 минуты |
Уровень шума |
62.4 dB conforming to 86/188/EEC |
Рассеиваемая мощность, Вт |
862 test4 (принуд. конвекция) при 200 test3 частота коммутации 2,5 кГц 129 test4 (естественная конвекция) при 200 test3 частота коммутации 2,5 кГц |
Объём охлаждающего воздуха |
295 м³/ч |
Рабочее положение |
Вертикальный +/- 10 градусов |
Суммарный коэффициент гармоник тока |
<=" 48 % от "80…100 % нагрузки в соответствии с МЭК 61000-3-12 |
Электромагнитная совместимость |
Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 |
Степень загрязнения |
2 в соответствии с EN/IEC 61800-5-1 |
Виброустойчивость |
1 gn (f =" 13...200 Гц) в соответствии с "IEC 60068-2-6 1,5 мм размах (f =" 2...13 Гц) в соответствии с "IEC 60068-2-6 |
Ударопрочность |
15 gn в течение 11 мс в соответствии с IEC 60068-2-27 |
Относительная влажность |
5...95 % без образования конденсата в соответствии с IEC 60068-2-3 |
Рабочая температура |
50...60 °C с понижающим коэффициентом -15…50 °C без ухудшения номинальных значений |
Температура окружающего воздуха при хранении |
-40...70 °C |
|
|
|
|
