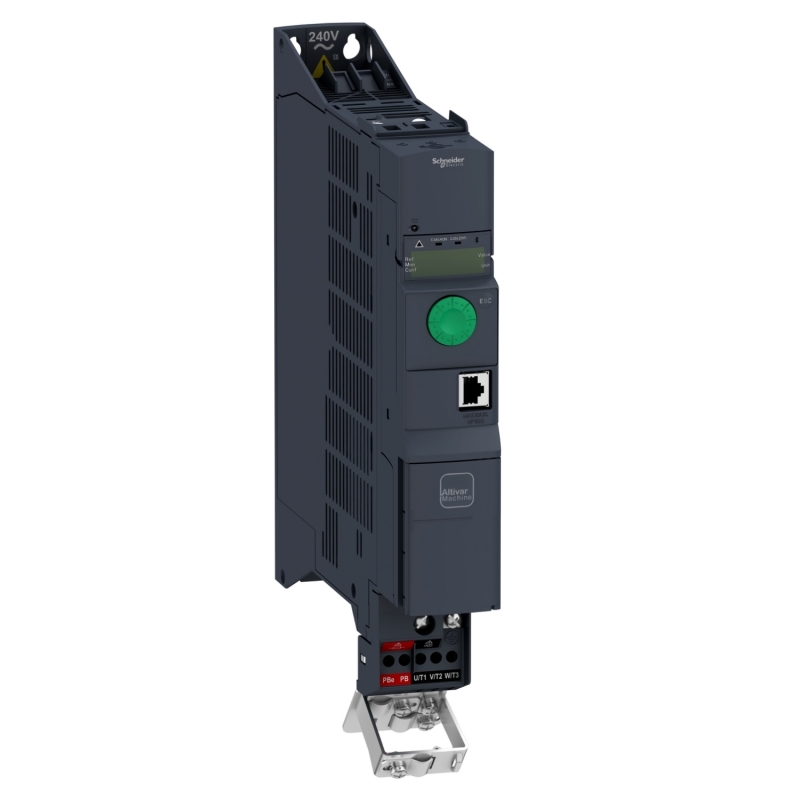

Частотный преобразователь ATV320U02M2B 0,18кВт 240V 1ф Schneider Electric книжное исполнение

Артикул: ATV320U02M2B Код товара: 2692464

ATV320U02M2B продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV320U02M2B с определяющими характеристиками мощность 0,18 кВт, напряжение 240V, количество фаз 1ф продается новым в официальной заводской упаковке Шнейдер. Доставка ATV320U02M2B осуществляется по всей России. Интегрирование в проектируемые и существующие системы

21 423 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не является публичной офертой, конечная стоимость указывается в счете.

Характеристики ATV320U02M2B

ип изделия или компонента	Привод с регулируемой частотой вращения
Применение изделия	Комплексные установки
Краткое имя устройства	ATV320
Форма привода	Блок
Назначение изделия	Асинхронные электродвигатели Синхронные двигатели
Фильтр помех	Класс C2 с интегрированным фильтром ЭМС
Cтепень защиты IP	IP20 в соответствии с EN/IEC 61800-5-1
Тип охлаждения	Вентилятор
Число фаз сети	1 фаза
Номинальное напряжение питания [Us]	200...240 В (- 15...10 %)
Частота сети питания	50...60 Hz (- 5...5 %)
Мощность двигателя, кВт	0.18 кВт для тяжелые условия
Мощность двигателя, л.с.	0.25 лс для тяжелые условия
Линейный ток	3.4 А в 200 В для тяжелые условия 2.8 А в 240 В для тяжелые условия
Предполагаемый линейный Isc	<= 1 кА
Полная мощность	0.7 кВ·А в 240 В для тяжелые условия
Непрерывный выходной ток	1.5 А в 4 kHz для тяжелые условия
Макс. переходной ток	2.3 А в течение 60 с для тяжелые условия
Профиль управления асинхронным электродвигателем	Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Flux vector control without sensor - Energy Saving
Профиль управления синхронным двигателем	Векторное управление без датчика
Выходная частота привода	0.1...599 Гц
Номинальн. частота коммутации	4 kHz
Частота коммутации	4...16 kHz Со снижением номинального тока 2...16 kHz регулируем.
Функция защиты	STO (безопасное выключение крутящего момента) SIL 3 SS1 (безопасная остановка 1) SMS (safe maximum speed) SLS (безопасная ограниченная скорость ) GDL (guard door locking)
Протокол порта обмена данными	CANopen Modbus
Опциональная карта	Модуль соединения: шлейф CANopen RJ45 Модуль соединения: CANopen SUB-D 9 Модуль соединения: Открытый стиль CANopen клеммный блок Модуль соединения: EtherCAT RJ45 Модуль соединения: DeviceNet Модуль соединения: Ethernet/IP Модуль соединения: Profibus DP V1 Модуль соединения: Profinet Модуль соединения: Ethernet Powerlink

Дополнительные характеристики

Выходное напряжение	<= напряжение питания
Допустимый кратковременно выдерживаемый ток	1,5 x In в течение 60 с для тяжелые условия
Диапазон скоростей	1...100 с асинхронный электродвигатель в режиме без обратной связи
Точность скорость	+/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Точность момента	+/- 15 %
Переходная перегрузка по вращающему моменту	170...200 % номинального крутящего момента двигателя
Тормозной момент	< 170 % с тормозным резистором в течение 60 с
Контур регулирования	Настраиваемый ПИД-регулятор
Компенсация проскальзывания вала двигателя	Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Регулируемый 0...300 %
Программы ускорения и замедления	S U CUS Линейное замедление, автоматический останов, инжекция постоянного тока Линейное замедление, подстройка Линейный Переключение реле защиты от разгона
Торможение до остановки	Подачей пост. тока
Тип защиты	Привод: тепловая защита Привод: сверхток между выходной фазой и землей Привод: исчезновение фазы на входе Привод: защита от перегрева Привод: короткое замыкание между фазами двигателя
Разрешение по частоте	Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц
Электрическое соединение	Управление, винтовой зажим: 0,5...1,5 мм² AWG 20...AWG 16 Двигатель/тормозной резистор, винтовой зажим: 1,5...2,5 мм² AWG 14...AWG 12 Блок питания, винтовой зажим: 1,5...4 мм² AWG 14…AWG 10
Тип разъема	1 RJ45 для Modbus/CANopen на лицевой панели
Физический интерфейс	2-проводн. RS 485 для Modbus
Кадр передачи	RTU для Modbus
Скорость передачи	4,8, 9,6, 19,2, 38,4 кб/с для Modbus 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
Формат данных	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus
Тип смещения	Нет импеданса для Modbus
Кол-во адресов	1...247 для Modbus 1...127 для CANopen
Способ доступа	Ведомый для CANopen
Питание	Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток (+/- 5 %) ток <= 10 мА (защита от перегрузки и короткого замыкания)
Сигнализация	1 светодиод зеленый для работа CANopen 1 светодиод красный для ошибка CANopen 1 светодиод красный для сбой привода 1 светодиод красный для напряжение привода
Ширина	45 мм
Высота	325 мм
Глубина	245 мм
Масса продукта	2.4 кг
Номер аналогового входа	3
Тип подключения	Напряжение (AI1): 0...10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Напряжение биполярного источника (AI2): +/- 10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Ток (AI3): 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление 250 Ом, разрешение 10 бит
Количество дискретных входов	7
Тип дискретного входа	Программируемый (приемник/источник) (DI1…DI4): 24...30В пост. Тока: уровень 1 ПЛК Программируемый как импульсный вход 20 тыс. имп./с (DI5): 24...30В пост. Тока: уровень 1 ПЛК Датчик PTC, конфигурируемый с помощью переключателя (DI6): 24...30В пост. Тока Безопасное выключение крутящего момента (STO): 24...30В пост. Тока, полное сопротивление 1500 Ом
Тип дискретных входов	Отрицательная логика («приемник»): : DI1…DI6, > 19 В (state 0) < 13 В (state 1) Положительная логика (источник): : DI1…DI6, < 5 В (state 0) > 11 В (state 1)
Номер аналогового выхода	1
Тип аналогового выхода	Ток, задаваемый программным способом (AQ1): 0...20 mA, полное сопротивление 800 Ом, разрешение 10 бит Напряжение, задаваемое программным способом (AQ1): 0...10 V, полное сопротивление 470 Ом, разрешение 10 бит
Длительность выборки	Аналоговый вход (AI1, AI2, AI3): 2 мс Аналоговый выход (AQ1): 2 мс
Точность	Аналоговый вход AI1, AI2, AI3: +/- 0,2 % для температуры -10...60 °C Аналоговый вход AI1, AI2, AI3: +/- 0,5 % для температуры 25 °C Аналоговый выход AQ1: +/- 1 % для температуры 25 °C Аналоговый выход AQ1: +/- 2 % для температуры -10...60 °C
Ошибка линеаризации	Аналоговый вход (AI1, AI2, AI3): +/- 0,2...0,5 % от максимального значения Аналоговый выход (AQ1): +/- 0,3 %
Количество дискретных выходов	3
Тип дискретного выхода	Задаваем. релейная логика Н.О./Н.З. (R1A, R1B, R1C): electrical durability 100000 циклы Задаваем. релейная логика нет (R2A, R2B): electrical durability 100000 циклы Логический (LO)
Время обновления	Логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) Релейный выход (R1A, R1B, R1C): 2 ms Релейный выход (R2A, R2C): 2 ms
Минимальный коммутируемый ток	Релейный выход (R1, R2): 5 мА в 24 В пост. ток
Макс. коммутируемый ток	Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 3 А в 250 В пер. ток Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 4 А в 30 В пост. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 250 В пер. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 30 В пост. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 250 В пер. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 30 В пост. ток
Специальное применение	Machinery

Условия эксплуатации

Изоляция	Между зажимами питания и управления
Сопротивление изоляции	> 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума	43 дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт	25 Вт (вентилятор) в 200 В, 4 kHz
Рабочее положение	Вертикальный +/- 10 градусов
Электромагнитная совместимость	Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3
Степень загрязнения	2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость	1,5 мм размах (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность	15 gn в течение 11 мс в соответствии с EN/IEC 60068-2-27
Относительная влажность	5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура	- 200...400 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом
Температура окружающего воздуха при хранении	-25...70 °C
Рабочая высота над уровнем моря	<= 1000 м без ухудшения номинальных значений 1000...2000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Стандарты	EN/IEC 61800-3 EN/IEC 61800-5-1 EN 55011 класс А группа 1 EN 61800-3 среда 1 категория C2 EN 61800-3 environment 2 category C2
Сертификация	CSA NOM 117 UL RCM EAC
С маркировкой	CE
