Частотный преобразователь ATV320U40N4C 4кВт 500V 3ф Schneider Electric компактное исполнение

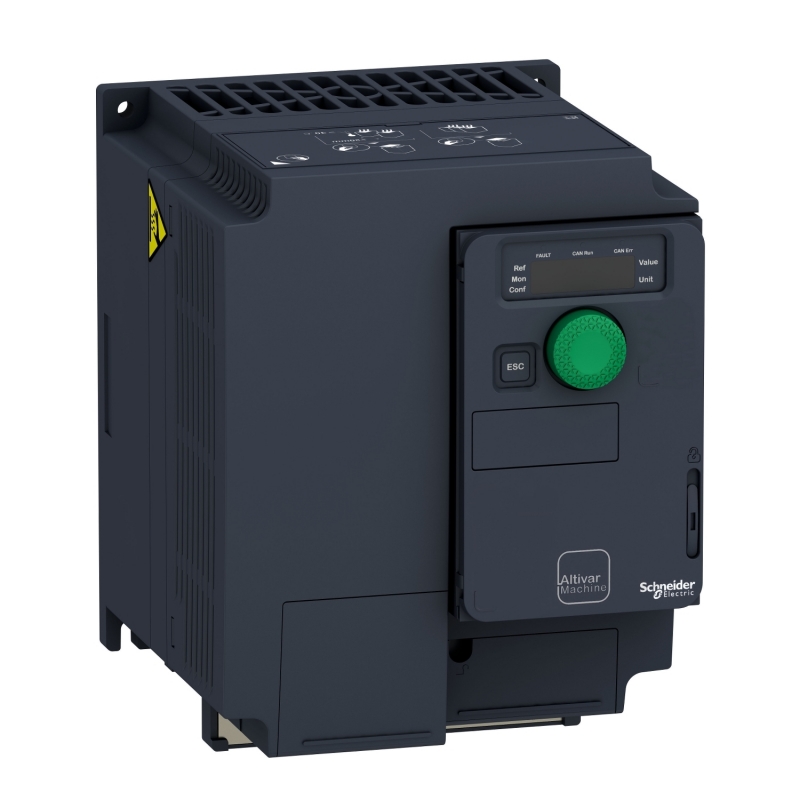

Фото 1: Частотный преобразователь ATV320U40N4C 4кВт 500V 3ф Schneider Electric компактное исполнение
Код товара: 2692493
Цена: 16 043 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV320U40N4C и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

ATV320U40N4C продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV320U40N4C с определяющими характеристиками мощность 4 кВт, напряжение 500V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV320U40N4C осуществляется по всей России. Интегрирование в проектируемые и существующие системы

Характеристики ATV320U40N4C

Тип изделия или компонента Привод с регулируемой частотой вращения
Применение изделия Комплексные установки
Краткое имя устройства ATV320
Форма привода Compact
Назначение изделия Асинхронные электродвигатели Синхронные двигатели
Фильтр помех Класс C2 с интегрированным фильтром ЭМС
Cтепень защиты IP IP20 в соответствии с EN/IEC 61800-5-1
Степень защиты UL тип 1 with UL type 1 conformity kit
Тип охлаждения Вентилятор
Число фаз сети 3 фазы
Номинальное напряжение питания [Us] 380...500 В (- 15...10 %)
Частота сети питания 50...60 Hz (- 5...5 %)
Мощность двигателя, кВт 4 кВт для тяжелые условия
Мощность двигателя, л.с. 5 лс для тяжелые условия
Линейный ток 13,8 A в 380 В для тяжелые условия 10.6 А в 500 В для тяжелые условия
Предполагаемый линейный Isc <= 5 кА
Полная мощность 9.2 кВ·А в 500 В для тяжелые условия
Непрерывный выходной ток 9.5 А в 4 kHz для тяжелые условия
Макс. переходной ток 14.3 А в течение 60 с для тяжелые условия
Профиль управления асинхронным электродвигателем Отношение напряжения/частоты, 2 точки Отношение напряжения/частоты, 5 точки Управление вектором потока без датчика, стандартный Отношение напряжения/частоты - энергосбережение, квадратичная функция U/f Flux vector control without sensor - Energy Saving
Профиль управления синхронным двигателем Векторное управление без датчика
Выходная частота привода 0.1...599 Гц
Номинальн. частота коммутации 4 kHz
Частота коммутации 4...16 kHz Со снижением номинального тока 2...16 kHz регулируем.
Функция защиты STO (безопасное выключение крутящего момента) SIL 2
Протокол порта обмена данными CANopen Modbus
Опциональная карта Модуль соединения: шлейф CANopen RJ45 Модуль соединения: CANopen SUB-D 9 Модуль соединения: Открытый стиль CANopen клеммный блок Модуль соединения: EtherCAT RJ45 Модуль соединения: DeviceNet Модуль соединения: Ethernet/IP Модуль соединения: Profibus DP V1 Модуль соединения: Profinet Модуль соединения: Ethernet Powerlink

Дополнительные характеристики

Выходное напряжение <= напряжение питания
Допустимый кратковременно выдерживаемый ток 1,5 x In в течение 60 с для тяжелые условия
Диапазон скоростей 1...100 с асинхронный электродвигатель в режиме без обратной связи
Точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
Точность момента +/- 15 %
Переходная перегрузка по вращающему моменту 170...200 % номинального крутящего момента двигателя
Тормозной момент < 170 % с тормозным резистором в течение 60 с
Контур регулирования Настраиваемый ПИД-регулятор
Компенсация проскальзывания вала двигателя Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Регулируемый 0...300 %
Программы ускорения и замедления S U CUS Линейное замедление, автоматический останов, инжекция постоянного тока Линейное замедление, подстройка Линейный Переключение реле защиты от разгона
Торможение до остановки Подачей пост. тока
Тип защиты Привод: тепловая защита Привод: сверхток между выходной фазой и землей Привод: исчезновение фазы на входе Привод: защита от перегрева Привод: короткое замыкание между фазами двигателя
Разрешение по частоте Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц
Электрическое соединение Управление, винтовой зажим: 0,5...1,5 мм² AWG 20...AWG 16 Двигатель/тормозной резистор, винтовой зажим: 4...6 мм² AWG 12…AWG 10 Блок питания, винтовой зажим: 4...6 мм² AWG 12…AWG 10
Тип разъема 1 RJ45 для Modbus/CANopen на терминале управления
Физический интерфейс 2-проводн. RS 485 для Modbus
Кадр передачи RTU для Modbus
Скорость передачи 4,8, 9,6, 19,2, 38,4 кб/с для Modbus 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus
Тип смещения Нет импеданса для Modbus
Кол-во адресов 1...247 для Modbus 1...127 для CANopen
Способ доступа Ведомый для CANopen
Питание Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток (+/- 5 %) ток <= 10 мА (защита от перегрузки и короткого замыкания)
Сигнализация 1 светодиод зеленый для работа CANopen 1 светодиод красный для ошибка CANopen 1 светодиод красный для сбой привода
Ширина 140 мм
Высота 184 мм 227.9 mm с платой для обеспечения ЭМС
Глубина 158 мм
Масса продукта 2.2 кг
Номер аналогового входа 3
Тип подключения Напряжение (AI1): 0...10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Напряжение биполярного источника (AI2): +/- 10 V пост. ток, полное сопротивление 30000 Ом, разрешение 10 бит Ток (AI3): 0...20 мА (или 4-20 мА, x-20 мА, 20-x мА или другие характеристики по конфигурации), полное сопротивление 250 Ом, разрешение 10 бит
Количество дискретных входов 7
Тип дискретного входа Программируемый (приемник/источник) (DI1…DI4): 24...30В пост. Тока: уровень 1 ПЛК Программируемый как импульсный вход 20 тыс. имп./с (DI5): 24...30В пост. Тока: уровень 1 ПЛК Датчик PTC, конфигурируемый с помощью переключателя (DI6): 24...30В пост. Тока Безопасное выключение крутящего момента (STO): 24...30В пост. Тока, полное сопротивление 1500 Ом
Тип дискретных входов Отрицательная логика («приемник»): : DI1…DI6, > 19 В (state 0) < 13 В (state 1) Положительная логика (источник): : DI1…DI6, < 5 В (state 0) > 11 В (state 1)
Номер аналогового выхода 1
Тип аналогового выхода Ток, задаваемый программным способом (AQ1): 0...20 mA, полное сопротивление 800 Ом, разрешение 10 бит Напряжение, задаваемое программным способом (AQ1): 0...10 V, полное сопротивление 470 Ом, разрешение 10 бит
Длительность выборки Аналоговый вход (AI1, AI2, AI3): 2 мс Аналоговый выход (AQ1): 2 мс
Точность Аналоговый вход AI1, AI2, AI3: +/- 0,2 % для температуры -10...60 °C Аналоговый вход AI1, AI2, AI3: +/- 0,5 % для температуры 25 °C Аналоговый выход AQ1: +/- 1 % для температуры 25 °C Аналоговый выход AQ1: +/- 2 % для температуры -10...60 °C
Ошибка линеаризации Аналоговый вход (AI1, AI2, AI3): +/- 0,2...0,5 % от максимального значения Аналоговый выход (AQ1): +/- 0,3 %
Количество дискретных выходов 3
Тип дискретного выхода Задаваем. релейная логика Н.О./Н.З. (R1A, R1B, R1C): electrical durability 100000 циклы Задаваем. релейная логика нет (R2A, R2B): electrical durability 100000 циклы Логический (LO)
Время обновления Логический вход (DI1…DI6): 8 ms (+/- 0,7 мс) Релейный выход (R1A, R1B, R1C): 2 ms Релейный выход (R2A, R2C): 2 ms
Минимальный коммутируемый ток Релейный выход (R1, R2): 5 мА в 24 В пост. ток
Макс. коммутируемый ток Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 3 А в 250 В пер. ток Релейный выход (R1) в резистивные нагрузка (cos phi = 1: 4 А в 30 В пост. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 250 В пер. ток Релейный выход (R1, R2) в индуктивн. нагрузка (cos phi = 0.4: 2 А в 30 В пост. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 250 В пер. ток Релейный выход (R2) в резистивные нагрузка (cos phi = 1: 5 А в 30 В пост. ток
Специальное применение Machinery

Условия эксплуатации

Изоляция Между зажимами питания и управления
Сопротивление изоляции > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 52 дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт 112 W (вентилятор) при 380 В, 4 kHz
Объём охлаждающего воздуха 37.7 м³/ч
Рабочее положение Вертикальный +/- 10 градусов
Электромагнитная совместимость Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3
Степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость 1,5 мм размах (f = 2...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность 15 gn в течение 11 мс в соответствии с EN/IEC 60068-2-27
Относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая температура - 200...400 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом
Температура окружающего воздуха при хранении -25...70 °C
Рабочая высота над уровнем моря <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Стандарты EN/IEC 61800-3 EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1
Сертификация CSA NOM 117 UL RCM EAC
С маркировкой CE
