Частотный преобразователь ATV930U15M3 1,5/0,75кВт 220V 3ф Schneider Electric

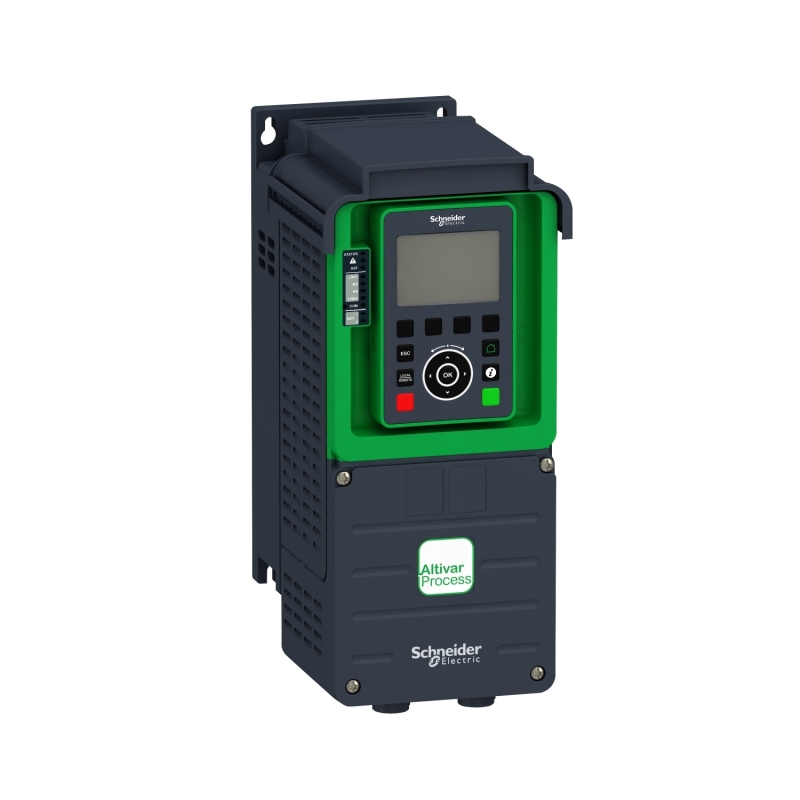

Фото 1: Частотный преобразователь ATV930U15M3 1,5/0,75кВт 220V 3ф Schneider Electric
Код товара: 2692540
Цена: 24 158 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой Schneider Electric ATV930U15M3 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

ATV930U15M3 продуктовая категория Altivar. Частотный преобразователь Schneider Electric ATV930U15M3 с определяющими характеристиками мощность 1,5/0,75 кВт, напряжение 220V, количество фаз 3ф продается с официальной гарантийной программой Шнейдер. Доставка ATV930U15M3 осуществляется по всей России. Интегрирование в проектируемые и существующие системы

Характеристики Schneider Electric ATV930U15M3

Семейство продуктов Altivar Process ATV900
Тип изделия или компонента Привод с регулируемой частотой вращения
Область применения Промышленное использование
Краткое имя устройства ATV930
Вариант Стандартное исполнение
Назначение изделия Асинхронные электродвигатели Синхронные двигатели
Способ крепления Для монтажа на стену
Фильтр электромагнитной совместимости Без фильтра помех
Cтепень защиты IP IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529
Степень защиты UL тип 1 в соответствии с UL 508C
Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz (+/- 5 %)
Число фаз сети 3 фазы
Номинальное напряжение питания [Us] 200...240 В (- 15...10 %)
Мощность двигателя, кВт 1.5 кВт (нормальная нагрузка) 0.75 кВт (тяжелые условия)
Мощность двигателя, л.с. 2 лс (нормальная нагрузка) 1 лс (тяжелые условия)
Линейный ток 5,9 A в 200 В (нормальная нагрузка) 5 А в 240 В (нормальная нагрузка) 3.3 А в 200 В (тяжелые условия) 3 А в 240 В (тяжелые условия)
Предполагаемый линейный Isc 50 кА
Полная мощность 2.1 кВа в 240 В (нормальная нагрузка) 1.2 кВ·,А в 240 В (тяжелые условия)
Непрерывный выходной ток 8 А в 4 kHz (нормальная нагрузка) 4.6 А в 4 kHz (тяжелые условия)
Макс. переходной ток 6.9 А в течение 60 с (тяжелые условия) 9.6 А в течение 60 с (нормальная нагрузка)
Профиль управления асинхронным электродвигателем Режим оптимизированного момента Переменный стандартный момент Постоянный стандартный момент
Профиль управления синхронным двигателем Электродвигатель с постоянными магнитами
Выходная частота привода 0.1...500 Гц
Номинальн. частота коммутации 4 kHz
Частота коммутации 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Количество предустановленных скоростей 16 предустановленных скоростей
Протокол порта обмена данными Modbus TCP Ethernet IP Modbus последовательн.
Опциональная карта Слот A : модуль соединения для Profibus DP V1 Слот A : модуль соединения для Profinet Слот A : модуль соединения для DeviceNet Слот A : модуль соединения для шлейф CANopen RJ45 Слот A : модуль соединения для CANopen SUB-D 9 Слот A : модуль соединения для CANopen винтовые зажимы Слот A : модуль соединения для EtherCAT Slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых Slot A/slot B/slot C : модуль расширения выходных реле Slot B : 5/12 V digital encoder interface module Slot B : analog encoder interface module Slot B : resolver encoder interface module

Дополнительные характеристики

Выходное напряжение <,= напряжение питания
Компенсация проскальзывания вала двигателя Регулируем. Недоступно для электродвигателей с постоянными магнитами Может подавляться Автоматически при любой нагрузке
Программы ускорения и замедления S, U или по выбранный заказчиком Линейн., задается отдельно, от 0,01 до 9000 с
Торможение до остановки Подачей пост. тока
Тип защиты Двигатель : тепловая защита Двигатель : защитное отключение двигателя при превышение вращательного момента Двигатель : исчезновение фазы двигателя Привод : тепловая защита Привод : защитное отключение двигателя при превышение вращательного момента Привод : превышение температуры Привод : сверхток между выходной фазой и землей Привод : перегрузка по выходному напряжению Привод : защита от короткого замыкания Привод : исчезновение фазы двигателя Привод : перенапряжение на шине пост. тока Привод : повышенное напряжение линии питания Привод : повышенное напряжение питания Привод : значительное уменьшение напряжения линии питания Привод : превышение скорости Привод : откл. в цепи управления
Разрешение по частоте Дисплейный блок : 0,1 Гц Аналоговый вход : 0,012/50 Гц
Электрическое соединение Управление, винтовой зажим : 0,5...1,5 мм², (AWG 20...AWG 16) DC bus, винтовой зажим : 2.5...6 мм², (AWG 14&hellip,AWG 10) Со стороны линии, винтовой зажим : 2.5...6 мм², (AWG 14&hellip,AWG 10) Двигатель, винтовой зажим : 2.5...6 мм², (AWG 14&hellip,AWG 10)
Тип разъема 2 RJ45 (on the control block) для Ethernet IP/Modbus TCP 1 RJ45 (on the control block) для Modbus последовательн.
Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи 10/100 Mbit/s для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с for Modbus последовательн.
Режим обмена Полудуплекс, полный дуплекс, автоопределение для Ethernet IP/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1...247 для Modbus последовательн.
Способ доступа Ведомый для Modbus TCP
Питание Внешний источник питания для дискретных входов : 24 В пост. ток (19...30 В) ток &le, 1,25 мА (защита от перегрузки и короткого замыкания) Внутреннее питание для регулировочного потенциометра (1 - 10 кОм) : 10.5 В пост. ток +/- 5 % ток <,= 10 мА (защита от перегрузки и короткого замыкания) Внутренний источник питания для дискретных входов и входа STO : 24 В пост. ток (21...27 В) ток <,= 200 мА (защита от перегрузки и короткого замыкания)
Сигнализация 3 светодиод(с) mono/dual colour для локальная диагностика 5 светодиод(с) двухцветный для состояние встроенной связи 2 светодиод(с) двухцветный для состояние коммуникационного модуля 1 светодиод(с) красный для наличие напряжения
Ширина 144 мм
Высота 350 мм
Глубина 206 мм
Масса продукта 4.3 кг
Номер аналогового входа 3
Тип подключения Напряжение, задаваемое программным способом AI1, AI2, AI3 : 0...10 V пост. ток полное сопротивление 30 кОм, разрешение 12 бит Ток, задаваемый программным способом AI1, AI2, AI3 : 0...20 mA полное сопротивление 250 Ом, разрешение 12 бит
Количество дискретных входов 10
Тип дискретного входа Программируемый DI1...DI8 : 24 V пост. Тока (<,= 30 V) полное сопротивление 3.5 кОм Программируемый в качестве импульсного входа DI7, DI8 0&hellip,30 кГц : 24 V пост. Тока (<,= 30 V) Безопасное выключение крутящего момента STOA, STOB : 24 V пост. Тока (<,= 30 V) полное сопротивление >, 2,2 кОм
Совместимость входа Дискретный вход STOA, STOB : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Дискретный вход DI1...DI8 : уровень 1 ПЛК в соответствии с EN/IEC 61131-2 Импульсный ввод DI7, DI8 : уровень 1 ПЛК в соответствии с МЭК 65A-68
Тип дискретных входов STOA, STOB, положительная логика (источник) : <, 5 В (state 0) >, 11 В (состояние 1) DI1...DI8, положительная логика (источник) : <, 5 В (state 0) >, 11 В (состояние 1) DI1...DI8, отрицательная логика («,приемник»,) : >, 16 В (state 0) <, 10 В (состояние 1) DI7, DI8, положительная логика (источник) : <, 0.6 В (state 0) >, 2.5 В (состояние 1)
Номер аналогового выхода 2
Тип аналогового выхода Напряжение, задаваемое программным способом AQ1, AQ2 : 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1, AQ2 : 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
Количество дискретных выходов 2
Тип дискретного выхода Логический выход DQ+ : 0...1 kHz (<,= 30 V) пост. ток, <, 100 mA Programmable as pulse output DQ+ : 0...30 kHz (<,= 30 V) пост. ток, <, 20 mA Логический выход DQ- : 0...1 kHz (<,= 30 V) пост. ток, <, 100 mA
Длительность выборки Дискретный вход DI1...DI8 : 2 мс (+/- 0,5 мс) Импульсный ввод DI7, DI8 : 5 мс (+/- 1 ms) Аналоговый вход AI1, AI2, AI3 : 1 мс (+/- 1 ms) Аналоговый выход AQ1, AQ2 : 5 мс (+/- 1 ms)
Точность Аналоговый вход AI1, AI2, AI3 : +/- 0,6 % для изменения температуры 60 °,C Аналоговый выход AQ1, AQ2 : +/- 1 % для изменения температуры 60 °,C
Ошибка линеаризации Аналоговый вход AI1, AI2, AI3 : +/- 0,15 % макс. значения Аналоговый выход AQ1, AQ2 : +/- 0,2 %
Номер релейного выхода 3
Тип релейного выхода Задаваем. релейная логика R1 : реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы Задаваем. релейная логика R2 : реле последовательности действий нет электрическая износостойкость 1000000 циклы Задаваем. релейная логика R3 : реле последовательности действий нет электрическая износостойкость 1000000 циклы
Время обновления Релейный выход R1, R2, R3 : 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2, R3 : 5 мА в 24 В пост. ток
Макс. коммутируемый ток Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток Релейный выход R1 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 250 В пер. ток Релейный выход R2, R3 в индуктивн. загрузка (cos phi = 0.4 и L/R = 7 мс) : 2 А в 30 В пост. ток Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 250 В пер. ток Релейный выход R1 в резистивные загрузка (cos phi = 1) : 3 А в 30 В пост. ток Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 250 В пер. ток Релейный выход R2, R3 в резистивные загрузка (cos phi = 1) : 5 А в 30 В пост. ток
Изоляция Между зажимами питания и управления
Специальное применение Process
Степень защиты IP IP21

Условия эксплуатации

Сопротивление изоляции >, 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 54.5 дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт 29 Вт (естественная конвекция) в 200 В частота коммутации 4 kHz 53 Вт (принуд. конвекция) в 200 В частота коммутации 4 kHz
Объём охлаждающего воздуха 38 м³,/ч
Рабочее положение Вертикальный +/- 10 градусов
Суммарный коэффициент гармоник тока <,= 48 % полная нагрузка в соответствии с МЭК 61000-3-12
Электромагнитная совместимость Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Степень загрязнения 2 EN/IEC 61800-5-1
Виброустойчивость 1,5 мм размах (f = 2...13 Гц) в соответствии с IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с IEC 60068-2-6
Ударопрочность 15 gn в течение 11 мс в соответствии с IEC 60068-2-27
Относительная влажность 5...95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура -15&hellip,50 °,C без ухудшения номинальных значений 50...60 °,C с понижающим коэффициентом
Температура окружающего воздуха при хранении -40...70 °,C
Рабочая высота над уровнем моря 1000&hellip,4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м <,= 1000 м без ухудшения номинальных значений
Характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Стандарты EN/IEC 61800-3 UL 508C EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1 EN/IEC 61800-3 (среда 1 категория C2) EN/IEC 61800-3 (среда 2 категория C3)
Сертификация UL TÜ,V CSA REACH
С маркировкой CE
