Описание

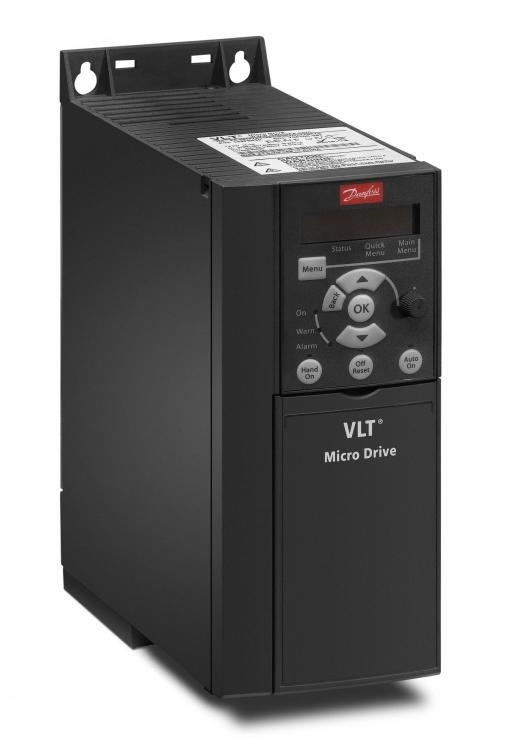

Функциональность преобразователя частоты 132F0014 производства корпорации Danfoss обеспечивает преобразование сетевого тока в ток заданной частоты. Компания основана в 1933 году Мадсом Клаузеном. В настоящее время насчитывает более 28000 сотрудников, представлена более чем в 100 странах мира. В России с 1993 года. Соответствует CE, C-tick, UL, сертификат соответствия. Базовые заводы расположены в Дании, США и Китае.
Характеристики 132F0014 FC-051P2K2T2E20H3BXCXXXSXXX
Мощность | 2.2 кВт | Напряжение | 200-240 В | Количество фаз | 3 | Номинальный ток | 9.6 А | Частота сети | 50/60 Гц переменного тока | Габаритные размеры | Высота | 239 мм | Ширина | 90 мм | Глубина | 239 мм | Типоразмер | M3 | КПД | 98% | Защита | Корпус IP20 + печатные платы с защитным покрытием | Встроенный тормозной транзистор | Да | Фильтр ВЧ-помех | Встроенный | Напряжение сети питания (L1, L2, L3) | Частота сети | 50/60 Гц | Коэффициент сдвига фаз (cos φ) | (> 0,98) | Переключение на стороне питания (L1, L2, L3) | 1–2 раза в минуту | Выходные характеристики (U, V, W) | Выходное напряжение | 0–100 % напряжения сети | Выходная частота | 0–200 Гц (режим VVC+) 0–400 Гц (режим U/f) | Переключение на выходе | Неограниченно | Время ускорения (торможения) | 0,05 – 3600 с | Цифровые входы | Программируемые цифровые входы | 5 | Логика | PNP или NPN | Уровень напряжения | 0–24 В | Максимальное напряжение на входе | 28 В | Входное сопротивление, Ri | Около 4 кОм | Импульсный вход | Программируемый импульсный вход | 1 | Уровень напряжения | 0–24 В (PNP позитивная логика) | Точность входа (0,1 – 110 кГц) | Макс. погрешность 0,1% от полной шкалы | Частота на входе | 20–5000 Гц | Аналоговые входы | Аналоговые входы | 2 | Режимы | 1 токовый, 1 переключаемый: напряжение или ток | Уровень напряжения | 0 –10 В (масштабируемый) | Уровень тока | 0/4 – 20 мА (масштабируемый) | Аналоговый выход | Программируемый аналоговый выход | 1 | Диапазон тока на аналоговом выходе | 0/4–20 мА | Макс. нагрузка на общем аналоговом выходе | 500 Ом | Точность аналогового выхода | Макс. погрешность: 1% от полной шкалы | Внутренний источник питания | Выходное напряжение | 10,5 ± 0,5 В, 24 ± 0,5 В | Максимальная нагрузка (10 В) | 25 мА | Максимальная нагрузка (24 В) | 100 мА | Релейные выходы | Программируемые релейные выходы | 1 | Макс. нагрузка на клеммах ~ | ~240 В, 2 А | Коммуникация с шинами передачи данных | FC Protocol, Modbus RTU | Длина кабеля в соответствии с EN55011 | Максимальная длина экранированного (бронированного) кабеля двигателя | 15 м | Максимальная длина неэкранированного (небронированного) кабеля двигателя | 50 м | Окружающая среда, исполнение привода | Корпус | IP 20 | Тест на вибрацию | 0,7 g | Относительная влажность | 5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы)) | Агрессивная среда | IEC 721-3-3; класс покрытия 3С3 | Макс. температура среды | До 50° C | Среднесуточная температура среды | До 40° C | Разрешения и сертификаты | CE, C-tick, UL, сертификат соответствия | Защита и функциональные свойства | Электронная тепловая защита двигателя от перегрева | Мониторинг температуры радиатора защищает привод от перегрева | Привод защищен от к.з. между фазами двигателя U, V, W | Привод защищен от к.з. выходных фаз U, V, W на землю | Универсальный привод Danfoss VLT Micro Drive FC 51 с КПД 98% разработан для следующих областей применения: промышленная автоматизация, системы отопления, вентиляции и кондиционирования воздуха. Мощность частотных преобразователей этой серии находится в диапазоне 0.18..22 кВт, напряжение 1ф или 3ф. Удобство использования и экономия времени благодаря минимуму усилий по вводу оборудования в эксплуатацию: принцип установить — подключить — запустить. Быстрое программирование нескольких приводов за счет копирование настроек с помощью панели управления. Интуитивно понятная структура параметров, совместимость с программным обеспечением VLT. Функции самозащиты, не требуется внешний контроллер благодаря ПИ-регулятору технологического процесса. Автонастройка двигателя за счет обеспечивает оптимальное согласование привода с двигателем. Интеллектуальный логический контроллер часто делает ненужным применение ПЛК. 150% момента двигателя в течение 1 минуты — высокий крутящий момент при торможении и разгоне. Пуск с хода или подхват вращающегося двигателя, Danfoss VLT Micro Drive FC 51 не отключается при пуске свободновращающегося двигателя. Электронное тепловое реле (ЭТР) для защиты двигателя, встроенный фильтр ВЧ-помех экономит средства и пространство. Автоматическая оптимизация энергопотребления (АОЭ) - экономия 5-15% энергии в системах отопления, вентиляции и кондиционирования воздуха. Пыленепроницаемость и охлаждение без принудительной подачи потока воздуха в пространство над электроникой для эксплуатации в суровых окружающих условиях. Защита привода от короткого замыкания, защита электродвигателя от перегрева.
|
|
