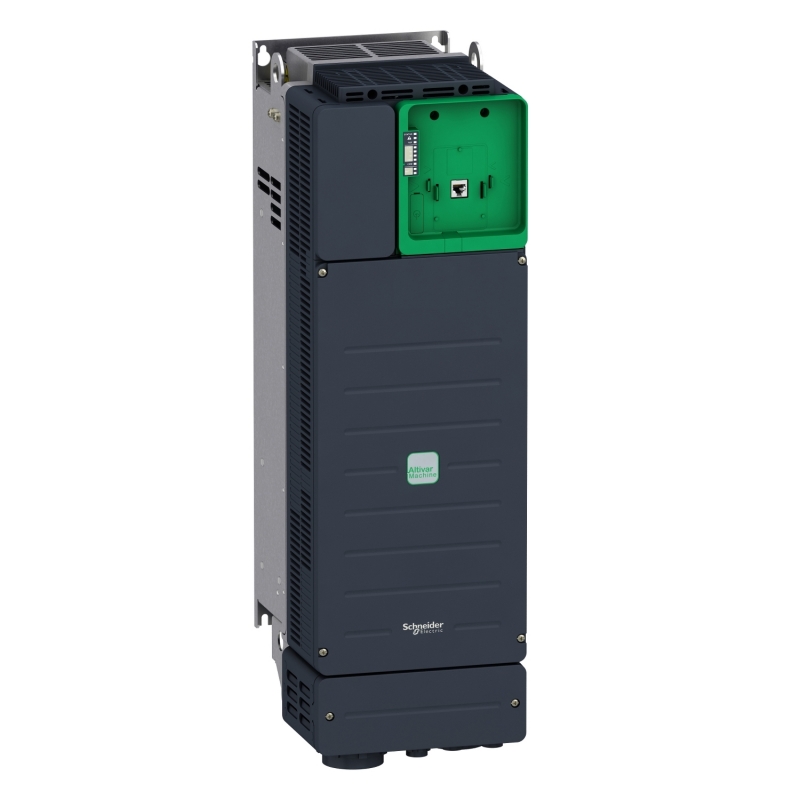

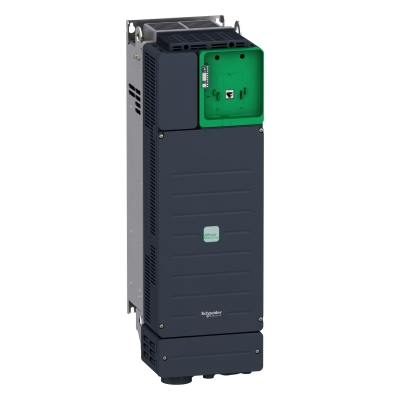

ATV340D30N4E Частотный преобразователь Schneider Electric Altivar 340

Артикул: ATV340D30N4E Код товара: 2783868

Артикул: ATV340D30N4E; Мощность: 30 кВт; Напряжение: 480 В; Количество фаз: 3ф; Ethernet. Стойкость к химическому и пылевому загрязнению классы 3C3 и 3S3 в соответствии с EN/IEC 60721-3-3. Сертификаты TUV, CSA, REACH, UL, маркировка CE. Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

195 552 руб.

Уточнить цену

Добавить в запрос:

Наличие и срок поставки уточняйте у менеджера. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не является публичной офертой, конечная стоимость указывается в счете.

Характеристики ATV340D30N4E

Серия продукта	Altivar Machine ATV340
Тип продукта	Привод с регулируемой частотой вращения
Область применения	Machine
Краткое название устройства	ATV340
Исполнение	Стандартное исполнение
Назначение продукта	Синхронные двигатели Асинхронные электродвигатели
Исполнение выключателя	Для монтажа на стену
Фильтр электромагнитной совместимости	Встроенный с 50м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C2 Встроенный с 150м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Степень защиты IP	IP20 в соответствии с IEC 61800-5-1 IP20 в соответствии с IEC 60529
Степень защиты	UL тип 1 в соответствии с UL 508C
Тип охлаждения	Принуд. конвекция
Частота сети питания	50...60 Hz +/- 5 %
Число фаз	3 фазы
[Us] номинальное напряжение сети	380...480 В - 15...10 %
Мощность двигателя, кВт	37кВт для нормальная нагрузка 30кВт для тяжелые условия
Мощность двигателя, л.с.	50лс для нормальная нагрузка 40лс для тяжелые условия
Линейный ток	66,2А в 380 В with internal line choke (нормальная нагрузка) 57,3А в 480 В with internal line choke (нормальная нагрузка) 66,2А в 380 В with internal line choke (тяжелые условия) 57,3А в 480 В with internal line choke (тяжелые условия) 54,8А 48,3А
Предполагаемый линейный Isc	50кА
Полная мощность	47,6кВ·А в 480 В (нормальная нагрузка) 40,2кВ·А в 480 В (тяжелые условия)
Непрерывный выходной ток	74,5А в 4 kHz для нормальная нагрузка 61,5А в 4 kHz для тяжелые условия
Макс. переходной ток	89,4А в течение 60 с (нормальная нагрузка) 89,4А в течение 2 с (нормальная нагрузка) 92,3А в течение 60 с (тяжелые условия) 92,3А в течение 2 с (тяжелые условия)
Профиль управления асинхронным электродвигателем	Переменный стандартный момент Режим оптимизированного момента Постоянный стандартный момент
Профиль управления синхронным двигателем	Reluctance motor Электродвигатель с постоянными магнитами
Выходная частота привода	0,1…500Гц
Номинальн. частота коммутации	4 kHz
Частота коммутации	2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
Функция защиты	STO (безопасное выключение крутящего момента) SIL 3

Дополнительные характеристики

<tr ">Допустимый кратковременно выдерживаемый ток1,5 x In в течение 60 с (тяжелые условия)
1.2 x In в течение 60 с (нормальная нагрузка)

Number of preset speeds	16 предустановленных скоростей
Протокол порта обмена данными	Ethernet/IP Modbus TCP Modbus последовательн.
Опциональная карта	Slot GP-X: модуль расширения с дискретными и аналоговыми вх/вых Slot GP-X: модуль расширения выходных реле Slot GP-ENC: 5/12 В digital encoder interface module Slot GP-ENC: analog encoder interface module Slot GP-ENC: resolver encoder interface module
Выходное напряжение	<=" напряжение питания
Компенсация проскальзывания вала двигателя	Автоматически при любой нагрузке Недоступно для электродвигателей с постоянными магнитами Регулируем. Может подавляться
Программы ускорения и замедления	Linear adjustable separately from 0.01...9999 s S, U или по выбранный заказчиком
Торможение до остановки	Подачей пост. тока
Тип защиты	Тепловая защита: двигатель Защитное отключение двигателя при превышение вращательного момента: двигатель Motor phase loss: двигатель Тепловая защита: привод Защитное отключение двигателя при превышение вращательного момента: привод Превышение температуры: привод Токи перегрузки: привод Output overcurrent between motor phase and earth: привод Output overcurrent between motor phases: привод Short-circuit between motor phase and earth: привод Короткое замыкание между фазами двигателя: привод Motor phase loss: привод DC Bus overvoltage: привод Повышенное напряжение линии питания: привод Повышенное напряжение питания: привод Input supply loss: привод Exceeding limit speed: привод Откл. в цепи управления: привод
Разрешение по частоте	Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц
Электрическое соединение	Со стороны линии: винтовой зажим35...50 мм²/AWG 3…AWG 1 DC bus: винтовой зажим25...50 мм²/AWG 4…AWG 1 Двигатель: винтовой зажим35...50 мм²/AWG 3…AWG 1 Управление: винтовой зажим0.75...1.5 мм²/AWG 18...AWG 16
Тип разъема	Разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели Разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели Разъём(ы)2 RJ45, Ethernet IP/Modbus TCP на лицевой панели
Физический интерфейс	2-проводн. RS 485 для Modbus последовательн.
Кадр передачи	RTU для Modbus последовательн.
Скорость передачи	4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus последовательн. 10, 100 Мбит/с для Ethernet IP/Modbus TCP
Режим обмена	Полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Формат данных	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения	Нет импеданса для Modbus последовательн.
Кол-во адресов	1…247 для Modbus последовательн.
Способ доступа	Ведомый Modbus RTU Ведомый Modbus TCP
Питание	Внешний источник питания для дискретных входов: 24 В пост. ток (19…30В), <1,25мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10мА, тип защиты: защита от перегрузки и короткого замыкания Внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21…27В), <200мА, тип защиты: защита от перегрузки и короткого замыкания
Локальная индикация	Локальная диагностика: 3 светодиод (mono/dual colour) Состояние встроенной связи: 5 светодиод (двухцветный) Состояние коммуникационного модуля: 2 светодиод (двухцветный) Наличие напряжения: 1 светодиод (красный)
Ширина	213мм
Высота	660мм
Глубина	262мм
Вес	27,9кг
Номер аналогового входа	3
Тип подключения	AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит AI1, AI3 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1, AI3 ПО-настраиваемые температурный датчик или датчик уровня воды
Количество дискретных входов	10
Тип дискретного входа	STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<=" 30 "V), полное сопротивление: > 2,2 кОм DI7, DI8 программируемый в качестве импульсного входа: 0…30кГц, 24 V пост. Тока (<=" 30 "V) DI1...DI8 программируемый, 24 V пост. Тока (<=" 30 "V), полное сопротивление: 4.4 кОм
Совместимость входа	STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
Тип дискретных входов	Положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1) Положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) Отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) Положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1)
Номер аналогового выхода	2
Тип аналогового выхода	Напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500Ом, разрешение 10 бит
Количество дискретных выходов	2
Тип вх/вых.	Логический выход DQ-: 0…1кГц, <=" 30 "V пост. ток, 100мА Логический выход DQ+: 0…1кГц, <=" 30 "V пост. ток, 100мА Programmable as pulse output DQ+: 0…30кГц, <=" 30 "V пост. ток, 20мА
Длительность выборки	2мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5мс +/- 1 ms (DI7, DI8) - импульсный ввод 1мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Точность	+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Ошибка линеаризации	AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
Номер релейного выхода	3
Тип релейного выхода	Задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000циклы Задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000циклы Задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000циклы
Время обновления	Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток	Релейный выход R1, R2, R3: 5мА в 24 В пост. ток
Макс. коммутируемый ток	Релейный выход R1 в резистивные загрузка, cos phi =" 1: "3А в 250 В пер. ток Релейный выход R1 в резистивные загрузка, cos phi =" 1: "3А в 30 В пост. ток Релейный выход R1 в индуктивн. загрузка, cos phi =" 0,4 и "L/R =" 7мс: "2А в 250 В пер. ток Релейный выход R1 в индуктивн. загрузка, cos phi =" 0,4 и "L/R =" 7мс: "2А в 30 В пост. ток Релейный выход R2, R3 в резистивные загрузка, cos phi =" 1: "5А в 250 В пер. ток Релейный выход R2, R3 в резистивные загрузка, cos phi =" 1: "5А в 30 В пост. ток Релейный выход R2, R3 в индуктивн. загрузка, cos phi =" 0,4 и "L/R =" 7мс: "2А в 250 В пер. ток Релейный выход R2, R3 в индуктивн. загрузка, cos phi =" 0,4 и "L/R =" 7мс: "2А в 30 В пост. ток

Условия эксплуатации

Изоляция	Между зажимами питания и управления
Сопротивление изоляции	> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума	63,5дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт	Естественная конвекция: 77Вт в 380 В, частота переключения 4 kHz (тяжелые условия) Принуд. конвекция: 640Вт в 380 В, частота переключения 4 kHz (тяжелые условия) Естественная конвекция: 90Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка) Принуд. конвекция: 796Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка)
Объём охлаждающего воздуха	240м³/ч
Рабочее положение	Вертикальный +/- 10 градусов
Электромагнитная совместимость	Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Степень загрязнения	2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость	1,5 мм размах (частота=" 2…13Гц) в соответствии с "IEC 60068-2-6 1 gn (частота=" 13…200Гц) в соответствии с "IEC 60068-2-6
Ударопрочность	15 gn для 11мс, class 3M3 в соответствии с EN/IEC 60721-3-3
Относительная влажность	5…95% без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды	50…60°C Со снижением номинального тока (тяжелые условия) 40…60°C Со снижением номинального тока (нормальная нагрузка) -15…50°C без понижения номинального тока (тяжелые условия) -15…40°C без понижения номинального тока (нормальная нагрузка)
Температура окружающей среды при хранении	-40…70°C
Рабочая высота	<=" 1000 м без ухудшения номинальных значений 1000…4800 м с уменьшением номинального тока на "1 % при увеличении высоты на 100 м
Характеристики окружающей среды	Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Стандарты	UL 508C EN/IEC 61800-3 Среда 1 категория C2 EN/IEC 61800-3 Среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Сертификаты	UL TÜV REACH CSA
Маркировка	CE
