ATV340D75N4E Частотный преобразователь Schneider Electric Altivar 340

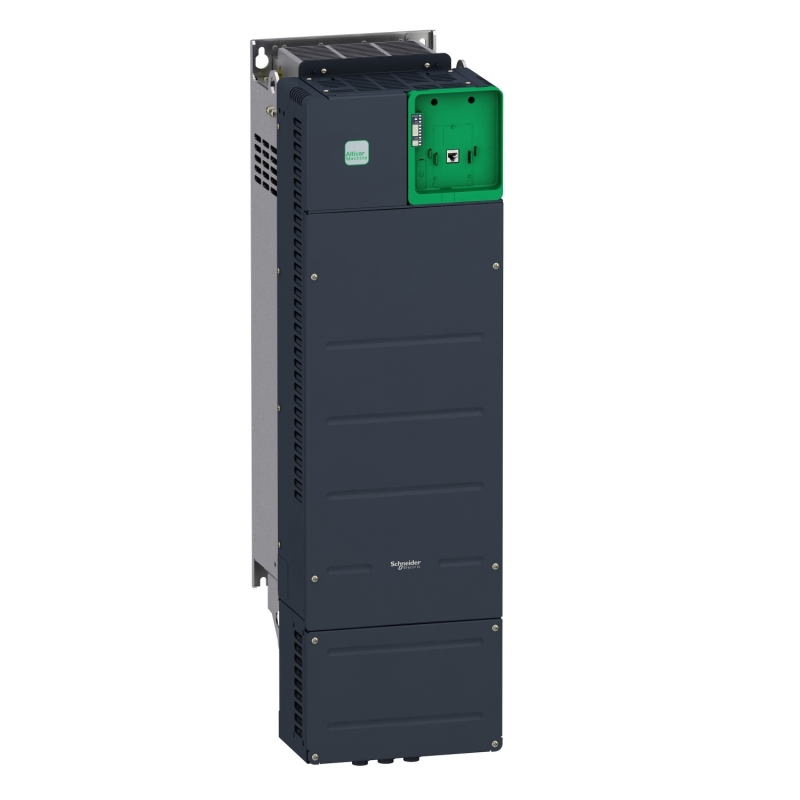

Фото 1: ATV340D75N4E Частотный преобразователь Schneider Electric Altivar 340
Код товара: 2783872
Цена: 274 680 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV340D75N4E и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Характеристики ATV340D75N4E

Наименование, заводской артикул: ATV340D75N4E; Мощность: 75 кВт; Напряжение: 480 В; Количество фаз: 3ф; Ethernet. Стойкость к химическому и пылевому загрязнению классы 3C3 и 3S3 в соответствии с EN/IEC 60721-3-3. Сертификаты TUV, CSA, REACH, UL, маркировка CE. Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Серия продукта Altivar Machine ATV340
Тип продукта Привод с регулируемой частотой вращения
Область применения Machine
Краткое название устройства ATV340
Исполнение Стандартное исполнение
Назначение продукта Синхронные двигатели
Асинхронные электродвигатели
Исполнение выключателя Для монтажа на стену
Фильтр электромагнитной совместимости Встроенный с 150м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Степень защиты IP IP20 в соответствии с IEC 61800-5-1
IP20 в соответствии с IEC 60529
Степень защиты UL тип 1 в соответствии с UL 508C
Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz +/- 5 %
Число фаз 3 фазы
[Us] номинальное напряжение сети 380...480 В - 15...10 %
Мощность двигателя, кВт 90кВт для нормальная нагрузка
75кВт для тяжелые условия
Мощность двигателя, л.с. 125лс для нормальная нагрузка
100лс для тяжелые условия
Линейный ток 156,2А в 380 В with internal line choke (нормальная нагрузка)
135,8А в 480 В with internal line choke (нормальная нагрузка)
134,3А в 380 В with internal line choke (тяжелые условия)
118,1А в 480 В with internal line choke (тяжелые условия)
134,3А
118,1А
Предполагаемый линейный Isc 50кА
Полная мощность 112,9кВ·А в 480 В (нормальная нагрузка)
98,2кВ·А в 480 В (тяжелые условия)
Непрерывный выходной ток 173А в 4 kHz для нормальная нагрузка
145А в 4 kHz для тяжелые условия
Макс. переходной ток 207,6А в течение 60 с (нормальная нагрузка)
217,5А в течение 60 с (тяжелые условия)
207,6А в течение 2 с (нормальная нагрузка)
217,5А в течение 2 с (тяжелые условия)
Профиль управления асинхронным электродвигателем Переменный стандартный момент
Постоянный стандартный момент
Режим оптимизированного момента
Профиль управления синхронным двигателем Reluctance motor
Электродвигатель с постоянными магнитами
Выходная частота привода 0,1…500Гц
Номинальн. частота коммутации 2,5 кГц
Частота коммутации 1...8 kГц регулируем.
2,5...8 кГц с понижающим коэффициентом
Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Дополнительные характеристики
Number of preset speeds 16 предустановленных скоростей
Протокол порта обмена данными Modbus последовательн.
Ethernet/IP
Modbus TCP
Опциональная карта Slot GP-X: модуль расширения с дискретными и аналоговыми вх/вых
Slot GP-X: модуль расширения выходных реле
Slot GP-ENC: 5/12 В digital encoder interface module
Slot GP-ENC: analog encoder interface module
Slot GP-ENC: resolver encoder interface module
Выходное напряжение <= напряжение питания
Допустимый кратковременно выдерживаемый ток 1,5 x In в течение 60 с (тяжелые условия)
1.2 x In в течение 60 с (нормальная нагрузка)
Компенсация проскальзывания вала двигателя Регулируем.
Недоступно для электродвигателей с постоянными магнитами
Автоматически при любой нагрузке
Может подавляться
Программы ускорения и замедления S, U или по выбранный заказчиком
Linear adjustable separately from 0.01...9999 s
Торможение до остановки Подачей пост. тока
Тип защиты Тепловая защита: двигатель
Защитное отключение двигателя при превышение вращательного момента: двигатель
Motor phase loss: двигатель
Тепловая защита: привод
Защитное отключение двигателя при превышение вращательного момента: привод
Превышение температуры: привод
Токи перегрузки: привод
Output overcurrent between motor phase and earth: привод
Output overcurrent between motor phases: привод
Short-circuit between motor phase and earth: привод
Короткое замыкание между фазами двигателя: привод
Motor phase loss: привод
DC Bus overvoltage: привод
Повышенное напряжение линии питания: привод
Повышенное напряжение питания: привод
Input supply loss: привод
Exceeding limit speed: привод
Откл. в цепи управления: привод
Разрешение по частоте Дисплейный блок: 0,1 Гц
Аналоговый вход: 0,012/50 Гц
Электрическое соединение Управление: винтовой зажим0.75...1.5 мм²/AWG 18...AWG 16
Со стороны линии: винтовой зажим120 mm²/AWG 4/0…250 тыс. круговых милов
DC bus: винтовой зажим95...120 мм²/AWG 3/0…250 тыс. круговых милов
Двигатель: винтовой зажим120 mm²/250 тыс. круговых милов
Тип разъема Разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели
Разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели
Разъём(ы)2 RJ45, Ethernet IP/Modbus TCP на лицевой панели
Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus последовательн.
10, 100 Мбит/с для Ethernet IP/Modbus TCP
Режим обмена Полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1…247 для Modbus последовательн.
Способ доступа Ведомый Modbus RTU
Ведомый Modbus TCP
Питание Внешний источник питания для дискретных входов: 24 В пост. ток (19…30В), <1,25мА, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10мА, тип защиты: защита от перегрузки и короткого замыкания
Внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21…27В), <200мА, тип защиты: защита от перегрузки и короткого замыкания
Локальная индикация Локальная диагностика: 3 светодиод (mono/dual colour)
Состояние встроенной связи: 5 светодиод (двухцветный)
Состояние коммуникационного модуля: 2 светодиод (двухцветный)
Наличие напряжения: 1 светодиод (красный)
Ширина 271мм
Высота 908мм
Глубина 309мм
Вес 58,4кг
Номер аналогового входа 3
Тип подключения AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит
AI1, AI3 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит
AI1, AI3 ПО-настраиваемые температурный датчик или датчик уровня воды
Количество дискретных входов 10
Тип дискретного входа STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм
DI7, DI8 программируемый в качестве импульсного входа: 0…30кГц, 24 V пост. Тока (<= 30 V)
DI1...DI8 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 4.4 кОм
Совместимость входа STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
Тип дискретных входов Положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)
Положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1)
Номер аналогового выхода 2
Тип аналогового выхода Напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470Ом, разрешение 10 бит
Ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500Ом, разрешение 10 бит
Количество дискретных выходов 2
Тип вх/вых. Логический выход DQ-: 0…1кГц, <= 30 V пост. ток, 100мА
Логический выход DQ+: 0…1кГц, <= 30 V пост. ток, 100мА
Programmable as pulse output DQ+: 0…30кГц, <= 30 V пост. ток, 20мА
Длительность выборки 2мс +/- 0,5 мс (DI1...DI8) - дискретный вход
5мс +/- 1 ms (DI7, DI8) - импульсный ввод
1мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход
5мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Точность +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход
+/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Ошибка линеаризации AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход
AQ1, AQ2: +/- 0,2 % для аналоговый выход
Номер релейного выхода 3
Тип релейного выхода Задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000циклы
Задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000циклы
Задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 100000циклы
Время обновления Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2, R3: 5мА в 24 В пост. ток
Макс. коммутируемый ток Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 250 В пер. ток
Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 30 В пост. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток
Релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5А в 250 В пер. ток
Релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5А в 30 В пост. ток
Релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток
Релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток
Условия эксплуатации
Изоляция Между зажимами питания и управления
Сопротивление изоляции > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 69,9дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт Естественная конвекция: 158Вт в 380 В, частота переключения 4 kHz (тяжелые условия)
Принуд. конвекция: 1359Вт в 380 В, частота переключения 4 kHz (тяжелые условия)
Естественная конвекция: 180Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка)
Принуд. конвекция: 1585Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка)
Рабочее положение Вертикальный +/- 10 градусов
Электромагнитная совместимость Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость 1,5 мм размах (частота= 2…13Гц) в соответствии с IEC 60068-2-6
1 gn (частота= 13…200Гц) в соответствии с IEC 60068-2-6
Ударопрочность 15 gn для 11мс в соответствии с IEC 60068-2-27
Относительная влажность 5…95% без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей среды 50…60°C Со снижением номинального тока (тяжелые условия)
40…60°C Со снижением номинального тока (нормальная нагрузка)
-15…50°C без понижения номинального тока (тяжелые условия)
-15…40°C без понижения номинального тока (нормальная нагрузка)
Температура окружающей среды при хранении -40…70°C
Рабочая высота <= 1000 м без ухудшения номинальных значений
1000…4800 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Стандарты UL 508C
EN/IEC 61800-3
Среда 1 категория C2 EN/IEC 61800-3
Среда 2 категория C3 EN/IEC 61800-3
EN/IEC 61800-5-1
МЭК 61000-3-12
МЭК 60721-3
IEC 61508
МЭК 13849-1
Сертификаты REACH
UL
TÜV
CSA
Маркировка CE
