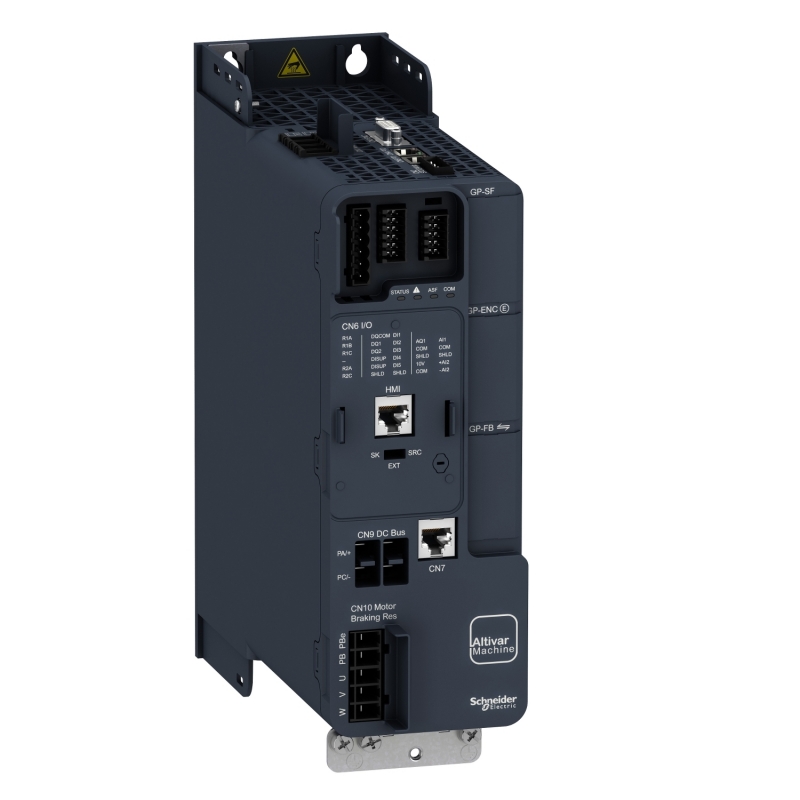

Характеристики ATV340U07N4
Наименование, заводской артикул: ATV340U07N4; Мощность: 0.75 кВт; Напряжение: 480 В; Количество фаз: 3ф. Стойкость к химическому и пылевому загрязнению классы 3C3 и 3S3 в соответствии с EN/IEC 60721-3-3. Сертификаты TUV, CSA, REACH, UL, маркировка CE. Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие. Серия продукта | Altivar Machine ATV340 | Тип продукта | Привод с регулируемой частотой вращения | Область применения | Machine | Краткое название устройства | ATV340 | Исполнение | Стандартное исполнение | Назначение продукта | Синхронные двигатели Асинхронные электродвигатели | Исполнение выключателя | Устанавливаемый в шкафу | Фильтр электромагнитной совместимости | Встроенный с 20м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3 | Степень защиты IP | IP20 в соответствии с IEC 61800-5-1 IP20 в соответствии с IEC 60529 | Тип охлаждения | Принуд. конвекция | Частота сети питания | 50...60 Hz +/- 5 % | Число фаз | 3 фазы | [Us] номинальное напряжение сети | 380...480 В - 15...10 % | Мощность двигателя, кВт | 1,1кВт для нормальная нагрузка 0,75кВт для тяжелые условия | Мощность двигателя, л.с. | 1,5лс для нормальная нагрузка 1лс для тяжелые условия | Линейный ток | 2,6А в 480 В Без дросселя на линии (тяжелые условия) 2,6А в 380 В С внешним дросселем на линии (нормальная нагрузка) 2,1А в 480 В С внешним дросселем на линии (нормальная нагрузка) 1,9А в 380 В С внешним дросселем на линии (тяжелые условия) 1,6А в 480 В С внешним дросселем на линии (тяжелые условия) 3,4А в 380 В Без дросселя на линии (тяжелые условия) | Предполагаемый линейный Isc | 5кА | Полная мощность | 2,2кВ·А в 480 В (нормальная нагрузка) 2,2кВ·А в 480 В (тяжелые условия) | Непрерывный выходной ток | 2,2А в 4 kHz для тяжелые условия 2,8А в 4 kHz для нормальная нагрузка | Макс. переходной ток | 3,1А в течение 60 с (нормальная нагрузка) 3,3А в течение 60 с (тяжелые условия) 3,8А в течение 2 с (нормальная нагрузка) 4А в течение 2 с (тяжелые условия) | Профиль управления асинхронным электродвигателем | Постоянный стандартный момент Переменный стандартный момент Режим оптимизированного момента | Профиль управления синхронным двигателем | Электродвигатель с постоянными магнитами Reluctance motor | Выходная частота привода | 0,1…599Гц | Номинальн. частота коммутации | 4 kHz | Частота коммутации | 2...16 kHz регулируем. 14...16 kHz с понижающим коэффициентом | Функция защиты | STO (безопасное выключение крутящего момента) SIL 3 | Дополнительные характеристики Number of preset speeds | 16 предустановленных скоростей | Протокол порта обмена данными | Modbus последовательн. | Опциональная карта | Slot GP-FB: модуль соединения для Profibus DP V1 Slot GP-FB: модуль соединения для Profinet Slot GP-FB: модуль соединения для DeviceNet Slot GP-FB: модуль соединения для шлейф CANopen RJ45 Slot GP-FB: модуль соединения для CANopen SUB-D 9 Slot GP-FB: модуль соединения для CANopen винтовые зажимы Slot GP-FB: модуль соединения для EtherCAT Slot GP-X: модуль расширения с дискретными и аналоговыми вх/вых Slot GP-X: модуль расширения выходных реле Slot GP-ENC: 5/12 В digital encoder interface module Slot GP-ENC: analog encoder interface module Slot GP-ENC: resolver encoder interface module | Выходное напряжение | <= напряжение питания | Допустимый кратковременно выдерживаемый ток | 1.1 x In в течение 60 с (нормальная нагрузка) 1.35 x In в течение 2 с (нормальная нагрузка) 1,5 x In в течение 60 с (тяжелые условия) 1.8 x In в течение 2 с (тяжелые условия) | Компенсация проскальзывания вала двигателя | Может подавляться Недоступно для электродвигателей с постоянными магнитами Автоматически при любой нагрузке Регулируем. | Программы ускорения и замедления | S, U или по выбранный заказчиком Linear adjustable separately from 0.01...9999 s | Торможение до остановки | Подачей пост. тока | Тип защиты | Тепловая защита: двигатель Защитное отключение двигателя при превышение вращательного момента: двигатель Motor phase loss: двигатель Тепловая защита: привод Защитное отключение двигателя при превышение вращательного момента: привод Превышение температуры: привод Токи перегрузки: привод Output overcurrent between motor phase and earth: привод Output overcurrent between motor phases: привод Short-circuit between motor phase and earth: привод Короткое замыкание между фазами двигателя: привод Motor phase loss: привод DC Bus overvoltage: привод Повышенное напряжение линии питания: привод Повышенное напряжение питания: привод Input supply loss: привод Exceeding limit speed: привод Откл. в цепи управления: привод | Разрешение по частоте | Дисплейный блок: 0,1 Гц Аналоговый вход: 0,012/50 Гц | Электрическое соединение | Со стороны линии: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10 Двигатель: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 Управление: винтовой зажим0,2...2,5 мм²/AWG 24...AWG 12 | Тип разъема | Разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели Разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели | Физический интерфейс | 2-проводн. RS 485 для Modbus последовательн. | Кадр передачи | RTU для Modbus последовательн. | Скорость передачи | 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus последовательн. | Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн. | Тип смещения | Нет импеданса для Modbus последовательн. | Кол-во адресов | 1…247 для Modbus последовательн. | Способ доступа | Ведомый Modbus RTU | Питание | Внешний источник питания для дискретных входов: 24 В пост. ток (19…30В), <1,25мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10мА, тип защиты: защита от перегрузки и короткого замыкания Внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21…27В), <200мА, тип защиты: защита от перегрузки и короткого замыкания | Локальная индикация | Локальная диагностика: 4 светодиод (mono/dual colour) Состояние коммуникационного модуля: 4 светодиод (двухцветный) | Ширина | 85мм | Высота | 270мм | Глубина | 232,5мм | Вес | 1,7кг | Номер аналогового входа | 2 | Тип подключения | AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит AI2 напряжение, задаваемое программным способом: - 10...10 В пост. ток, полное сопротивление: 20 кОм, разрешение 12 бит | Количество дискретных входов | 8 | Тип дискретного входа | PTI программируемый в качестве импульсного входа: 0…30кГц, 24 V пост. Тока (<= 30 V) STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм DI1...DI5 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 4.4 кОм | Совместимость входа | DI1...DI5: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 PTI: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 | Тип дискретных входов | Положительная логика (источник) (DI1...DI5), < 5 В (состояние 0), > 11 В (состояние 1) Отрицательная логика («приемник») (DI1...DI5), > 16 В (состояние 0), < 10 В (состояние 1) Положительная логика (источник) (PTI), < 0.6 В (состояние 0), > 2.5 В (состояние 1) Положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1) | Номер аналогового выхода | 1 | Тип аналогового выхода | Напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470Ом, разрешение 10 бит Ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500Ом, разрешение 10 бит | Тип вх/вых. | Programmable as logic input/output DQ1: 0…1кГц, <= 30 V пост. ток, 100мА Programmable as logic input/output DQ2: 0…1кГц, <= 30 V пост. ток, 100мА | Длительность выборки | 2мс +/- 0,5 мс (DI1...DI5) - дискретный вход 5мс +/- 1 ms (PTI) - импульсный ввод 1мс +/- 1 ms (AI1, AI2) - аналоговый вход 5мс +/- 1 ms (AQ1) - аналоговый выход 2мс +/- 0,5 мс (DQ1, DQ2) - discrete input/output | Точность | +/- 0,6 % AI1, AI2 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1 для изменения температуры 60 °C аналоговый выход | Ошибка линеаризации | AI1, AI2: +/- 0,15 % макс. значения для аналоговый вход AQ1: +/- 0,2 % для аналоговый выход | Номер релейного выхода | 2 | Тип релейного выхода | Задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000циклы Задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000циклы | Время обновления | Релейный выход (R1, R2): 5 мс (+/- 0,5 мс) | Минимальный коммутируемый ток | Релейный выход R1, R2: 5мА в 24 В пост. ток | Макс. коммутируемый ток | Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 250 В пер. ток Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 30 В пост. ток Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток Релейный выход R2 в резистивные загрузка, cos phi = 1: 5А в 250 В пер. ток Релейный выход R2 в резистивные загрузка, cos phi = 1: 5А в 30 В пост. ток Релейный выход R2 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток Релейный выход R2 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток | Условия эксплуатации Изоляция | Между зажимами питания и управления | Сопротивление изоляции | > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты | Уровень шума | 52,7дБ в соответствии с 86/188/EEC | Рассеиваемая мощность, Вт | Естественная конвекция: 28Вт в 380 В, частота переключения 4 kHz (тяжелые условия) Принуд. конвекция: 28Вт в 380 В, частота переключения 4 kHz (тяжелые условия) Естественная конвекция: 33Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка) Принуд. конвекция: 33Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка) | Рабочее положение | Вертикальный +/- 10 градусов | Электромагнитная совместимость | Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6 | Степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 | Виброустойчивость | 1,5 мм размах (частота= 2…19Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 1 gn (частота= 9…200Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 | Ударопрочность | 15 gn для 11мс, class 3M3 в соответствии с EN/IEC 60721-3-3 | Относительная влажность | 5…95% без образования конденсата в соответствии с EN/IEC 60721-3-3 класс 3K3 | Рабочая температура окружающей среды | -15…50°C без понижения номинального тока (тяжелые условия) -15…40°C без понижения номинального тока (нормальная нагрузка) 50…60°C Со снижением номинального тока (тяжелые условия) 40…60°C Со снижением номинального тока (нормальная нагрузка) | Температура окружающей среды при хранении | -40…70°C | Рабочая высота | <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м | Характеристики окружающей среды | Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3 | Стандарты | EN/IEC 61800-3 Среда 1 категория C2 EN/IEC 61800-3 Среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 UL 618000-5-1 | Сертификаты | UL TÜV CSA REACH | Маркировка | CE |
|
|
