ATV340U75N4E Частотный преобразователь Schneider Electric Altivar 340

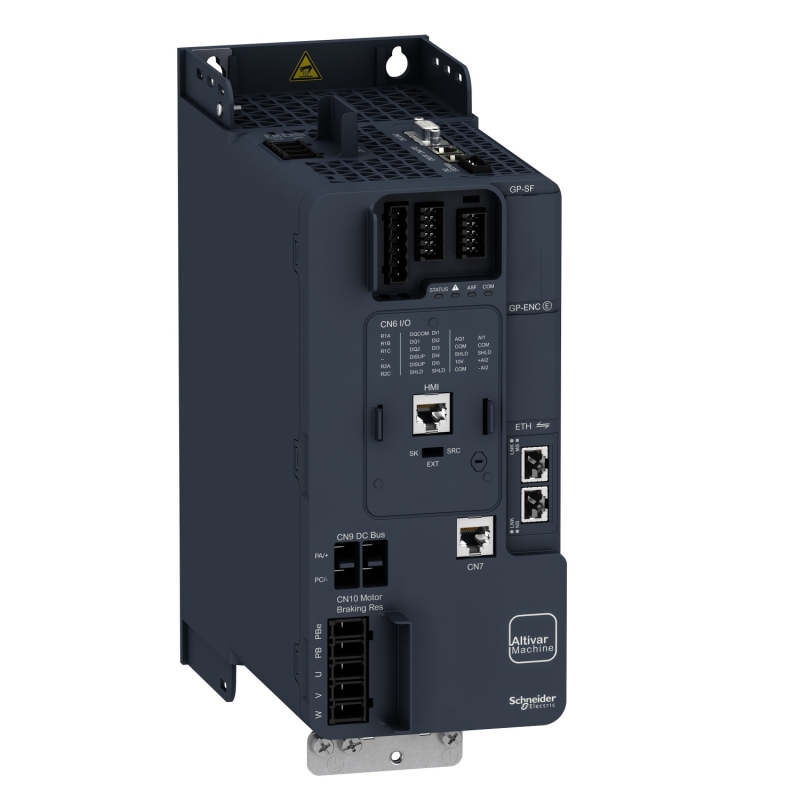

Фото 1: ATV340U75N4E Частотный преобразователь Schneider Electric Altivar 340
Код товара: 2783886
Цена: 57 792 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой ATV340U75N4E и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Характеристики ATV340U75N4E

Наименование, заводской артикул: ATV340U75N4E; Мощность: 7.5 кВт; Напряжение: 480 В; Количество фаз: 3ф; Ethernet. Стойкость к химическому и пылевому загрязнению классы 3C3 и 3S3 в соответствии с EN/IEC 60721-3-3. Сертификаты TUV, CSA, REACH, UL, маркировка CE. Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Серия продукта Altivar Machine ATV340
Тип продукта Привод с регулируемой частотой вращения
Область применения Machine
Краткое название устройства ATV340
Исполнение Стандартное исполнение
Назначение продукта Синхронные двигатели
Асинхронные электродвигатели
Исполнение выключателя Устанавливаемый в шкафу
Фильтр электромагнитной совместимости Встроенный с 20м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Степень защиты IP IP20 в соответствии с IEC 61800-5-1
IP20 в соответствии с IEC 60529
Тип охлаждения Принуд. конвекция
Частота сети питания 50...60 Hz +/- 5 %
Число фаз 3 фазы
[Us] номинальное напряжение сети 380...480 В - 15...10 %
Мощность двигателя, кВт 11кВт для нормальная нагрузка
7,5кВт для тяжелые условия
Мощность двигателя, л.с. 15лс для нормальная нагрузка
10лс для тяжелые условия
Линейный ток 25,6А в 380 В Без дросселя на линии (тяжелые условия)
20,4А в 480 В Без дросселя на линии (тяжелые условия)
22А в 380 В С внешним дросселем на линии (нормальная нагрузка)
17,7А в 480 В С внешним дросселем на линии (нормальная нагрузка)
14,6А в 380 В С внешним дросселем на линии (тяжелые условия)
12,1А в 480 В С внешним дросселем на линии (тяжелые условия)
Предполагаемый линейный Isc 22кА
Полная мощность 17кВ·А в 480 В (нормальная нагрузка)
17кВ·А в 480 В (тяжелые условия)
Непрерывный выходной ток 24А в 4 kHz для нормальная нагрузка
16,5А в 4 kHz для тяжелые условия
Макс. переходной ток 26,4А в течение 60 с (нормальная нагрузка)
24,8А в течение 60 с (тяжелые условия)
32,4А в течение 2 с (нормальная нагрузка)
29,7А в течение 2 с (тяжелые условия)
Профиль управления асинхронным электродвигателем Переменный стандартный момент
Постоянный стандартный момент
Режим оптимизированного момента
Профиль управления синхронным двигателем Reluctance motor
Электродвигатель с постоянными магнитами
Выходная частота привода 0,1…599Гц
Номинальн. частота коммутации 4 kHz
Частота коммутации 2...16 kHz регулируем.
4...16 kHz с понижающим коэффициентом
Функция защиты STO (безопасное выключение крутящего момента) SIL 3
Дополнительные характеристики
Number of preset speeds 16 предустановленных скоростей
Протокол порта обмена данными Ethernet/IP
Modbus последовательн.
Modbus TCP
Опциональная карта Slot GP-X: модуль расширения с дискретными и аналоговыми вх/вых
Slot GP-X: модуль расширения выходных реле
Slot GP-ENC: 5/12 В digital encoder interface module
Slot GP-ENC: analog encoder interface module
Slot GP-ENC: resolver encoder interface module
Выходное напряжение <= напряжение питания
Допустимый кратковременно выдерживаемый ток 1.1 x In в течение 60 с (нормальная нагрузка)
1.35 x In в течение 2 с (нормальная нагрузка)
1,5 x In в течение 60 с (тяжелые условия)
1.8 x In в течение 2 с (тяжелые условия)
Компенсация проскальзывания вала двигателя Автоматически при любой нагрузке
Недоступно для электродвигателей с постоянными магнитами
Может подавляться
Регулируем.
Программы ускорения и замедления S, U или по выбранный заказчиком
Linear adjustable separately from 0.01...9999 s
Торможение до остановки Подачей пост. тока
Тип защиты Тепловая защита: двигатель
Защитное отключение двигателя при превышение вращательного момента: двигатель
Motor phase loss: двигатель
Тепловая защита: привод
Защитное отключение двигателя при превышение вращательного момента: привод
Превышение температуры: привод
Токи перегрузки: привод
Output overcurrent between motor phase and earth: привод
Output overcurrent between motor phases: привод
Short-circuit between motor phase and earth: привод
Короткое замыкание между фазами двигателя: привод
Motor phase loss: привод
DC Bus overvoltage: привод
Повышенное напряжение линии питания: привод
Повышенное напряжение питания: привод
Input supply loss: привод
Exceeding limit speed: привод
Откл. в цепи управления: привод
Разрешение по частоте Дисплейный блок: 0,1 Гц
Аналоговый вход: 0,012/50 Гц
Электрическое соединение DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10
Управление: винтовой зажим0,2...2,5 мм²/AWG 24...AWG 12
Двигатель: винтовой зажим1,5...6 мм²/AWG 14…AWG 10
Со стороны линии: винтовой зажим2.5...6 мм²/AWG 12…AWG 10
Тип разъема Разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели
Разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели
Разъём(ы)2 RJ45, Ethernet IP/Modbus TCP на лицевой панели
Физический интерфейс 2-проводн. RS 485 для Modbus последовательн.
Кадр передачи RTU для Modbus последовательн.
Скорость передачи 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus последовательн.
10, 100 Мбит/с для Ethernet IP/Modbus TCP
Режим обмена Полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Формат данных 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
Тип смещения Нет импеданса для Modbus последовательн.
Кол-во адресов 1…247 для Modbus последовательн.
Способ доступа Ведомый Modbus RTU
Ведомый Modbus TCP
Питание Внешний источник питания для дискретных входов: 24 В пост. ток (19…30В), <1,25мА, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %, <10мА, тип защиты: защита от перегрузки и короткого замыкания
Внутренний источник питания для дискретных входов и входа STO: 24 В пост. ток (21…27В), <200мА, тип защиты: защита от перегрузки и короткого замыкания
Локальная индикация Локальная диагностика: 4 светодиод (mono/dual colour)
Состояние коммуникационного модуля: 4 светодиод (двухцветный)
Ширина 110мм
Высота 270мм
Глубина 234мм
Вес 3кг
Номер аналогового входа 2
Тип подключения AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит
AI1 ПО-настраиваемые температурный датчик или датчик уровня воды
AI1 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 31.5 kOhm, разрешение 12 бит
AI2 напряжение, задаваемое программным способом: - 10...10 В пост. ток, полное сопротивление: 20 кОм, разрешение 12 бит
Количество дискретных входов 8
Тип дискретного входа PTI программируемый в качестве импульсного входа: 0…30кГц, 24 V пост. Тока (<= 30 V)
STOA, STOB безопасное выключение крутящего момента, 24 V пост. Тока (<= 30 V), полное сопротивление: > 2,2 кОм
DI1...DI5 программируемый, 24 V пост. Тока (<= 30 V), полное сопротивление: 4.4 кОм
Совместимость входа DI1...DI5: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
PTI: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
Тип дискретных входов Положительная логика (источник) (DI1...DI5), < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика («приемник») (DI1...DI5), > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) (PTI), < 0.6 В (состояние 0), > 2.5 В (состояние 1)
Положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)
Номер аналогового выхода 1
Тип аналогового выхода Напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470Ом, разрешение 10 бит
Ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500Ом, разрешение 10 бит
Тип вх/вых. Programmable as logic input/output DQ1: 0…1кГц, <= 30 V пост. ток, 100мА
Programmable as logic input/output DQ2: 0…1кГц, <= 30 V пост. ток, 100мА
Длительность выборки 2мс +/- 0,5 мс (DI1...DI5) - дискретный вход
5мс +/- 1 ms (PTI) - импульсный ввод
1мс +/- 1 ms (AI1, AI2) - аналоговый вход
5мс +/- 1 ms (AQ1) - аналоговый выход
2мс +/- 0,5 мс (DQ1, DQ2) - discrete input/output
Точность +/- 0,6 % AI1, AI2 для изменения температуры 60 °C аналоговый вход
+/- 1 % AQ1 для изменения температуры 60 °C аналоговый выход
Ошибка линеаризации AI1, AI2: +/- 0,15 % макс. значения для аналоговый вход
AQ1: +/- 0,2 % для аналоговый выход
Номер релейного выхода 2
Тип релейного выхода Задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000циклы
Задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000циклы
Время обновления Релейный выход (R1, R2): 5 мс (+/- 0,5 мс)
Минимальный коммутируемый ток Релейный выход R1, R2: 5мА в 24 В пост. ток
Макс. коммутируемый ток Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 250 В пер. ток
Релейный выход R1 в резистивные загрузка, cos phi = 1: 3А в 30 В пост. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток
Релейный выход R2 в резистивные загрузка, cos phi = 1: 5А в 250 В пер. ток
Релейный выход R2 в резистивные загрузка, cos phi = 1: 5А в 30 В пост. ток
Релейный выход R2 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 250 В пер. ток
Релейный выход R2 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7мс: 2А в 30 В пост. ток
Условия эксплуатации
Изоляция Между зажимами питания и управления
Сопротивление изоляции > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Уровень шума 46,5дБ в соответствии с 86/188/EEC
Рассеиваемая мощность, Вт Естественная конвекция: 180Вт в 380 В, частота переключения 4 kHz (тяжелые условия)
Принуд. конвекция: 180Вт в 380 В, частота переключения 4 kHz (тяжелые условия)
Естественная конвекция: 249Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка)
Принуд. конвекция: 249Вт в 380 В, частота переключения 4 kHz (нормальная нагрузка)
Рабочее положение Вертикальный +/- 10 градусов
Электромагнитная совместимость Испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2
Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3
Испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4
Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5
Проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
Степень загрязнения 2 в соответствии с EN/IEC 61800-5-1
Виброустойчивость 1,5 мм размах (частота= 2…19Гц) в соответствии с EN/IEC 60721-3-3 class 3M3
1 gn (частота= 9…200Гц) в соответствии с EN/IEC 60721-3-3 class 3M3
Ударопрочность 15 gn для 11мс, class 3M3 в соответствии с EN/IEC 60721-3-3
Относительная влажность 5…95% без образования конденсата в соответствии с EN/IEC 60721-3-3 класс 3K3
Рабочая температура окружающей среды -15…50°C без понижения номинального тока (тяжелые условия)
-15…40°C без понижения номинального тока (нормальная нагрузка)
50…60°C Со снижением номинального тока (тяжелые условия)
40…60°C Со снижением номинального тока (нормальная нагрузка)
Температура окружающей среды при хранении -40…70°C
Рабочая высота <= 1000 м без ухудшения номинальных значений
1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
Характеристики окружающей среды Стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
Стандарты EN/IEC 61800-3
Среда 1 категория C2 EN/IEC 61800-3
Среда 2 категория C3 EN/IEC 61800-3
EN/IEC 61800-5-1
МЭК 60721-3
IEC 61508
МЭК 13849-1
UL 618000-5-1
Сертификаты REACH
CSA
TÜV
UL
Маркировка CE
