| Логистические данные Нетто |
| Вес | 0.28 кг |
| Условия эксплуатации |
| Стандарты | EN/МЭК 61000-4-4 уровень 3
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-5
EN/МЭК 61000-4-6 уровень 3
EN/IEC 61000-4-11
EN/МЭК 61000-4-2 уровень 3
EN/IEC 61000-4-3
EN/IEC 61000-4-12
EN/IEC 60068-2-6 Fc |
| Степень загрязнения | 2 в соответствии с EN/IEC 61131-2 |
| Относительная влажность | 95-95 % без попадания конденсата или капель воды |
| Категория перенапряжения | III в соответствии с EN/IEC 60664-1 |
| Стойкость к кратковременным исчезновениям напряжения питания | 1 мс |
| Характеристики окружающей среды | директива по ЭМС в соответствии с EN/IEC 61000-6-2
директива по ЭМС в соответствии с EN/IEC 61000-6-3
директива по ЭМС в соответствии с EN/IEC 61000-6-4
директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B
директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2 |
| Помеха излучаемая/наведенная | класс B в соответствии с EN 55022-11 группа 1 |
| Рабочая температура окружающей среды | -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 |
| Степень защиты ip | IP20 в соответствии с IEC 60529 (клеммный блок)
IP40 в соответствии с IEC 60529 (передняя панель) |
| Сертификаты | CSA
UL
ГОСТ
GL
C-Tick |
| Высота над уровнем моря | 2000 м |
| Температура окружающей среды при хранении | -40-70 °C |
| Maximum altitude transport | 3048 м |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP060406EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | X |
| Профиль кругооборота | ENVEOLI0604006EN |
| Директива ec rohs | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Дополнительные характеристики |
| Момент затяжки | 0.5 Н-м |
| Выходное напряжение | 24 V транзисторный выход |
| Номинальное напряжение питания [us] | 24 В пост. ток |
| Защита от перенапряжения | с защита от перенапряжения для транзисторный выход |
| Совместимость входа | 3-проводн. бесконтактные PNP датчики для дискретный вход |
| Предельный уровень коммутации напряжения в состоянии 1 | >= 15 В для цепи дискретных входов I1...IA и IH...IR
>= 15 В для IB...IG используется как цепь дискретного входа |
| Предельный уровень коммутации напряжения в состоянии 0 | <= 5 В для цепи дискретных входов I1...IA и IH...IR
<= 5 В для IB...IG используется как цепь дискретного входа |
| Защита от включения с обратной полярностью | с |
| Напряжение дискретного входа | 24 V пост. Тока |
| Тип дискретного входа | резистивные |
| Входной импеданс | 12 кОм для IB...IG используется как цепь аналогового входа
12 кОм для IB...IG используется как цепь дискретного входа
7.4 кОм для цепи дискретных входов I1...IA и IH...IR |
| Пределы выходного напряжения | 19,2...32 В пост. ток (транзисторный выход) |
| Пределы напряжения питания | 19.2-30 В |
| Частота счета | 1 кГц для дискретный вход |
| Разрешение аналогового входа | 8 бит |
| Значение младшего значащего бита | 39 mV для цепь аналогового входа |
| Время преобразования | время цикла интеллектуального реле для цепь аналогового входа |
| Срок резервного хранения данных | 10 лет в 25 °C |
| Погрешность хода часов | 12 минут в год в 0-55 °C
6 с/месяц в 25-25 °C |
| Время цикла | 6-90 мс |
| Повторяемость позиционирования | +/- 2 % в 55 °C для цепь аналогового входа |
| Рассеиваемая мощность, вт | 3 Вт без модулей расширения |
| Номер аналогового входа | 6 |
| Защита от короткого замыкания | с транзисторный выход |
| Защита от перегрузки | с защита от перегрузки для транзисторный выход |
| Диапазон аналогового входа | 0...10 V
0...24 V |
| [ures] напряжение нулевой последовательности | 2 В в состоянии 1 транзисторный выход |
| Макс. допустимое напряжение | 30 V для цепь аналогового входа |
| Ток нагрузки | 0.5-0.625 А транзисторный выход |
| Проверки | (загрузка) памяти программ при каждом включении питания |
| Рабочее расстояние | 10 m между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа |
| Количество выходов | 8 транзисторный |
| Локальный дисплей | с |
| Кол-во строк в программе или функциональных блоков | 0-240 с язык лестничных диаграмм LADDER программирование
0-500 с FBD программирование |
| Часы | с |
| Ошибка преобразования | +/- 5 % в 25 °C для цепь аналогового входа
+/- 6,2 % в 55 °C для цепь аналогового входа |
| Время срабатывания | <= 1 ms (из сост. 0 в сост. 1) для транзисторный выход
<= 1 ms (из сост. 1 в сост. 0) для транзисторный выход |
| Соединения – клеммы | винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий с кабельным наконечником
винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий с кабельным наконечником |
| Maximum supply current | 100 мА (без модулей расширения) |
| Current state 1 guaranteed | >= 1.2 mA (IB...IG используется как цепь дискретного входа)
>= 2.2 mA (цепи дискретных входов I1...IA и IH...IR) |
| Current state 0 guaranteed | <= 0.5 mA (IB...IG используется как цепь дискретного входа)
<= 0.75 mA (цепи дискретных входов I1...IA и IH...IR) |
| Основные характеристики |
| Количество дискретных входов | 12 в соответствии с EN/МЭК 61131-2 тип 1 |
| Ток дискретного входа | 4 мА |
| Тип аналогового входа | общий режим |

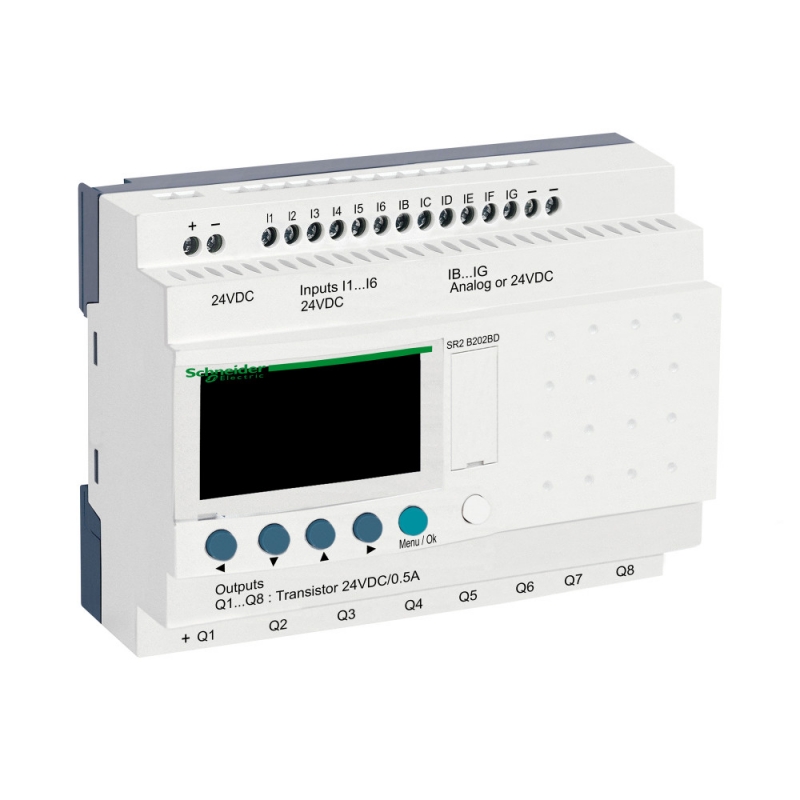

| Серия продукта | Zelio Logic |
| Тип продукта | компактное интеллектуальное реле |
