Логистические данные Нетто |
Вес |
0.22 кг |
Условия эксплуатации |
Стандарты |
EN/IEC 61000-4-5 EN/IEC 61000-4-12 EN/IEC 60068-2-27 Ea EN/МЭК 61000-4-2 уровень 3 EN/IEC 60068-2-6 Fc EN/IEC 61000-4-11 EN/МЭК 61000-4-4 уровень 3 EN/МЭК 61000-4-6 уровень 3 EN/IEC 61000-4-3 |
Степень загрязнения |
2 в соответствии с EN/IEC 61131-2 |
Относительная влажность |
95-95 % без попадания конденсата или капель воды |
Стойкость к кратковременным исчезновениям напряжения питания |
1 мс |
Характеристики окружающей среды |
директива по ЭМС в соответствии с EN/IEC 61000-6-2 директива по ЭМС в соответствии с EN/IEC 61000-6-3 директива по ЭМС в соответствии с EN/IEC 61000-6-4 директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2 |
Помеха излучаемая/наведенная |
класс B в соответствии с EN 55022-11 группа 1 |
Рабочая температура окружающей среды |
-20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 |
Степень защиты ip |
IP20 в соответствии с МЭК 60529 (клеммный блок) IP40 в соответствии с МЭК 60529 (передняя панель) |
Сертификаты |
CSA UL GL ГОСТ C-Tick |
Высота над уровнем моря |
2000 м |
Температура окружающей среды при хранении |
-40-70 °C |
Maximum altitude transport |
3048 м |
Дополнительные характеристики |
Момент затяжки |
0.5 Н-м |
Номинальное напряжение питания [us] |
24 В пост. ток |
Механическая износостойкость |
10000000 циклы для релейный выход |
Тип контактов |
нет для релейный выход |
Совместимость входа |
3-проводн. бесконтактные PNP датчики для дискретный вход |
Предельный уровень коммутации напряжения в состоянии 1 |
>= 15 В для цепи дискретных входов I1...IA и IH...IR >= 15 В для IB...IG используется как цепь дискретного входа |
Предельный уровень коммутации напряжения в состоянии 0 |
<= 5 В для цепи дискретных входов I1...IA и IH...IR <= 5 В для IB...IG используется как цепь дискретного входа |
Категория перенапряжения |
III в соответствии с EN/IEC 60664-1 |
Защита от включения с обратной полярностью |
с |
Напряжение дискретного входа |
24 V пост. Тока |
Тип дискретного входа |
резистивные |
Входной импеданс |
12 кОм для IB...IG используется как цепь аналогового входа 12 кОм для IB...IG используется как цепь дискретного входа 7.4 кОм для цепи дискретных входов I1...IA и IH...IR |
Пределы выходного напряжения |
24...250 V пер. ток (релейный выход) 5...30 V пост. ток (релейный выход) |
Пределы напряжения питания |
19.2-30 В |
Частота счета |
1 кГц для дискретный вход |
Ток дискретного входа |
4 мА |
Срок резервного хранения данных |
10 лет в 25 °C |
Погрешность хода часов |
12 минут в год в 0-55 °C 6 с/месяц в 25-25 °C |
Время цикла |
6-90 мс |
Выходной тепловой ток |
8 A для всех 4 выходов для релейный выход |
Рассеиваемая мощность, вт |
3 Вт без модулей расширения |
Количество дискретных входов |
6 в соответствии с EN/МЭК 61131-2 тип 1 |
Рабочая частота, гц |
0.1 Гц (при Ie) для релейный выход 10 Гц (режим холостого хода) для релейный выход |
Проверки |
(загрузка) памяти программ при каждом включении питания |
Количество выходов |
4 релейных выхода |
Коммутационная способность, ма |
>= 10 мА в 12 В (релейный выход) |
Локальный дисплей |
без |
Кол-во строк в программе или функциональных блоков |
240-240 с язык лестничных диаграмм LADDER программирование |
Часы |
без |
Время срабатывания |
10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход |
Соединения – клеммы |
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) Гибкий С кабельным наконечником |
Электрическая износостойкость |
AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1 |
[up] номинальное импульсное выдерживаемое напряжение |
4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1 |
Maximum supply current |
100 мА (без модулей расширения) |
Current state 1 guaranteed |
>= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR) |
Current state 0 guaranteed |
<= 0.5 mA (IB...IG используется как цепь дискретного входа) <= 0.75 mA (цепи дискретных входов I1...IA и IH...IR) |
Вес нетто |
0.22 кг |
Основные характеристики |
Серия |

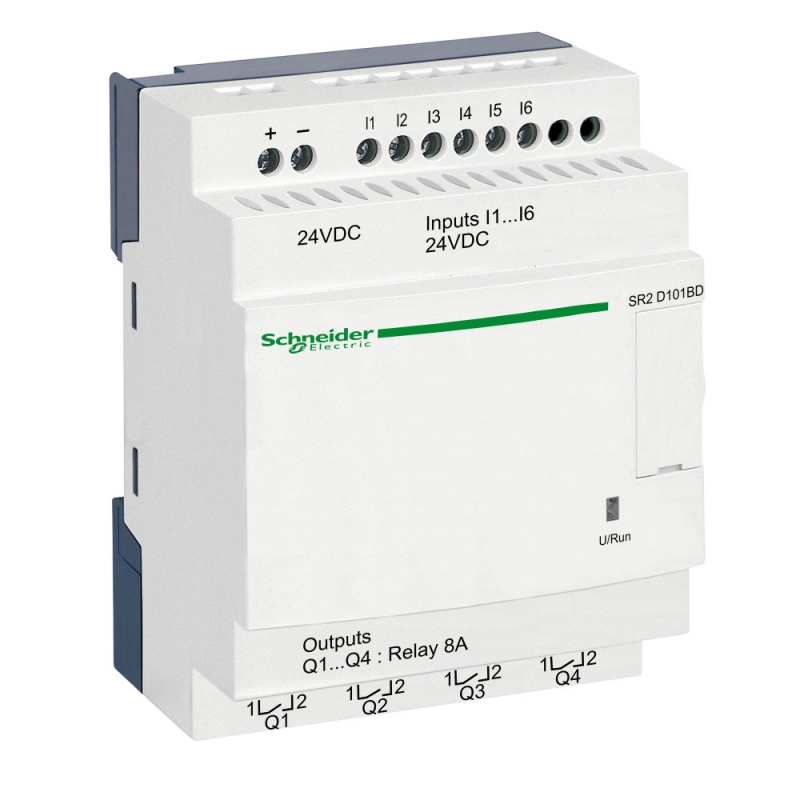

Zelio Logic |
Тип продукта |
компактное интеллектуальное реле |
