SR2E121BD Реле Schneider Electric ZELIO LOGIC

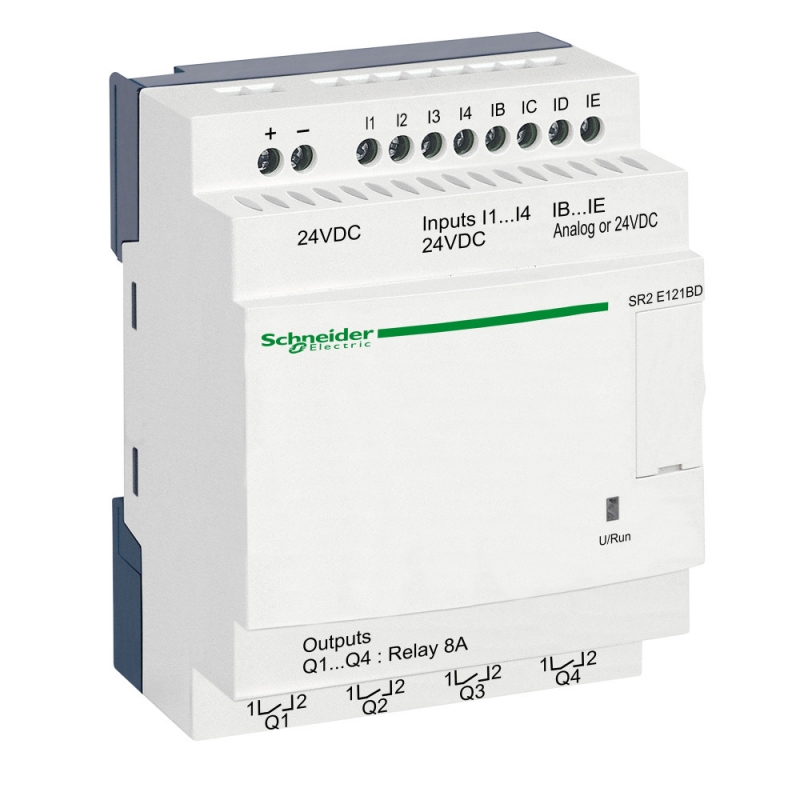

Фото 1: SR2E121BD Реле Schneider Electric ZELIO LOGIC
Код товара: 2607510
Цена: 6 521 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой Schneider Electric SR2E121BD и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: SR2E121BD; Описание: ZELIO LOGIC РЕЛЕ ЭКОНОМ 12ВХ/ВЫХ =24В; Складской статус, срок поставки: заказ 4-5 рабочих недель (уточняйте); Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики Schneider Electric SR2E121BD

ETIM 7
ETIM-класс EC001417 Логический модуль
Степень защиты (IP) EF005474 IP20 (EV006405)
Высота EF000040 90 мм
Ширина EF000008 71.2 мм
Глубина EF000049 59.5 мм
Возможность монтажа на рейку EF003972 true
Тип питающего напряжения EF002991 AC/DC (EV000509)
Подходит для функций безопасности EF001597 false
Дублирование EF003156 false
Уровень исполнения согл. EN ISO 13849-1 EF007399 Нет (EV000494)
Категория взрывобезопасности по пыли EF003998 Нет (EV000494)
Категория взрывобезопасности по газу EF003997 Нет (EV000494)
Категория согл. EN 954-1 EF006782 1 (EV000599)
Радиостандарт UMTS EF008525 false
Радиостандарт GSM EF008524 false
Радиостандарт GPRS EF008523 false
Поддержка протокола SafetyBUS p EF007527 false
Поддержка протокола PROFIsafe EF007526 false
Поддержка протокола PROFINET IO EF007525 false
Поддержка протокола PROFINET CBA EF007524 false
Поддержка протокола Foundation Fieldbus EF007522 false
Поддержка протокола EtherNet/IP EF007521 false
Поддержка протокола DeviceNet Safety EF007520 false
Поддержка протокола AS-Interface Safety at Work EF007519 false
Задатчик связей вводы/вывода EF007298 false
Радиостандарт WLAN 802.11 EF007179 false
Радиостандарт Bluetooth EF007178 false
Монтаж на стену/непосредственная установка EF007020 true
Возможна сборка на полках/стойках EF007018 false
Возможна установка спереди EF007016 true
Поддержка протокола INTERBUS-Safety EF006662 false
Поддержка протокола SERCOS EF006657 false
Дополнит. исполнение (EX ib) EF004142 false
Дополнит. исполннение (EX ia) EF004141 false
Поддержка протокола других шинных систем EF003062 false
Поддержка протокола SUCONET EF003060 false
Поддержка протокола DeviceNet EF003059 false
Поддержка протокола Data-Highway EF003058 false
Поддержка протокола MODBUS EF003057 false
Поддержка протокола KNX EF003055 false
Поддержка протокола INTERBUS EF003054 false
Поддержка протокола CAN EF003053 false
Поддержка протокола PROFIBUS EF003052 false
Поддержка протокола ASI EF003051 false
Поддержка протокола TCP/IP EF003050 false
Поддержка протокола LON EF003017 false
Напряжение питания постоян. тока (DC) EF007534 24...24 В
С оптическим интерфейсом EF003028 false
Количество HW-интерфейсов USB EF003025 0
Количество HW-интерфейсов RS-485 EF003023 0
Количество цифров. выходов EF001993 4
Количество цифров. входов EF001992 8
Количество других HW-интерфейсов EF003027 1
Количество HW-интерфейсов Industrial Ethernet EF003020 0
Количество HW-интерфейсов RS-422 EF003022 0
Количество HW-интерфейсов RS-232 EF003021 1
Количество параллельных HW-интерфейсов EF003026 0
Количество HW-интерфейсов TTY EF003024 0
Напряжение питания 60 Гц перемен. тока (AC) EF007533 (NA) В
Напряжение питания 50 Гц перемен. тока (AC) EF007532 (NA) В
Основное устройство EF007279 true
Устройство наращивания EF007163 false
С релейным выходом EF003198 true
С дисплеем EF000458 false
С таймером EF000256 true
Коммутируем. ток EF000188 8 А
Выдвижной (-ая) EF000119 false
Количество аналог. входов EF001994 4
Количество аналог. выходов EF001995 0
Количество интерфейсов PROFINET EF006932 0
Количество беспроводных HW-интерфейсов EF006933 0
Сертифицировано по IEC 61508 EF009889 Нет (EV000494)
Логистические данные Нетто
Вес 0.22 кг
Условия эксплуатации
Стандарты EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-3
EN/МЭК 61000-4-6 уровень 3
EN/МЭК 61000-4-2 уровень 3
EN/IEC 60068-2-6 Fc
EN/МЭК 61000-4-4 уровень 3
EN/IEC 61000-4-5
EN/IEC 60068-2-27 Ea
Степень загрязнения 2 в соответствии с EN/IEC 61131-2
Относительная влажность 95-95 % без попадания конденсата или капель воды
Стойкость к кратковременным исчезновениям напряжения питания 1 мс
Характеристики окружающей среды директива по ЭМС в соответствии с EN/IEC 61000-6-2
директива по ЭМС в соответствии с EN/IEC 61000-6-3
директива по ЭМС в соответствии с EN/IEC 61000-6-4
директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B
директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2
Помеха излучаемая/наведенная класс B в соответствии с EN 55022-11 группа 1
Рабочая температура окружающей среды -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
Степень защиты ip IP20 в соответствии с МЭК 60529 (клеммный блок)
IP40 в соответствии с МЭК 60529 (передняя панель)
Сертификаты GL
CSA
UL
ГОСТ
C-Tick
Высота над уровнем моря 2000 м
Температура окружающей среды при хранении -40-70 °C
Maximum altitude transport 3048 м
Дополнительные характеристики
Момент затяжки 0.5 Н-м
Номинальное напряжение питания [us] 24 В пост. ток
Механическая износостойкость 10000000 циклы для релейный выход
Тип контактов нет для релейный выход
Совместимость входа 3-проводн. бесконтактные PNP датчики для дискретный вход
Предельный уровень коммутации напряжения в состоянии 1 >= 15 В для цепи дискретных входов I1...IA и IH...IR
>= 15 В для IB...IG используется как цепь дискретного входа
Предельный уровень коммутации напряжения в состоянии 0 <= 5 В для цепи дискретных входов I1...IA и IH...IR
<= 5 В для IB...IG используется как цепь дискретного входа
Категория перенапряжения III в соответствии с EN/IEC 60664-1
Защита от включения с обратной полярностью с
Напряжение дискретного входа 24 V пост. Тока
Тип дискретного входа резистивные
Входной импеданс 12 кОм для IB...IG используется как цепь аналогового входа
12 кОм для IB...IG используется как цепь дискретного входа
7.4 кОм для цепи дискретных входов I1...IA и IH...IR
Пределы выходного напряжения 24...250 V пер. ток (релейный выход)
5...30 V пост. ток (релейный выход)
Пределы напряжения питания 19.2-30 В
Частота счета 1 кГц для дискретный вход
Разрешение аналогового входа 8 бит
Значение младшего значащего бита 39 mV для цепь аналогового входа
Время преобразования время цикла интеллектуального реле для цепь аналогового входа
Ток дискретного входа 4 мА
Срок резервного хранения данных 10 лет в 25 °C
Погрешность хода часов 12 минут в год в 0-55 °C
6 с/месяц в 25-25 °C
Время цикла 6-90 мс
Повторяемость позиционирования +/- 2 % в 55 °C для цепь аналогового входа
Выходной тепловой ток 8 A для всех 4 выходов для релейный выход
Рассеиваемая мощность, вт 3 Вт без модулей расширения
Количество дискретных входов 8 в соответствии с EN/МЭК 61131-2 тип 1
Тип аналогового входа общий режим
Диапазон аналогового входа 0...24 V
0...10 V
Макс. допустимое напряжение 30 V для цепь аналогового входа
Рабочая частота, гц 0.1 Гц (при Ie) для релейный выход
10 Гц (режим холостого хода) для релейный выход
Проверки (загрузка) памяти программ при каждом включении питания
Рабочее расстояние 10 m между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа
Количество выходов 4 релейных выхода
Коммутационная способность, ма >= 10 мА в 12 В (релейный выход)
Локальный дисплей без
Кол-во строк в программе или функциональных блоков 0-240 с язык лестничных диаграмм LADDER программирование
0-500 с FBD программирование
Часы с
Ошибка преобразования +/- 5 % в 25 °C для цепь аналогового входа
+/- 6,2 % в 55 °C для цепь аналогового входа
Время срабатывания 10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход
Соединения – клеммы винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником
винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) Гибкий С кабельным наконечником
Электрическая износостойкость AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1
DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1
[up] номинальное импульсное выдерживаемое напряжение 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1
Maximum supply current 100 мА (без модулей расширения)
Current state 1 guaranteed >= 1.2 mA (IB...IG используется как цепь дискретного входа)
>= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)
Current state 0 guaranteed <= 0.5 mA (IB...IG используется как цепь дискретного входа)
<= 0.75 mA (цепи дискретных входов I1...IA и IH...IR)
Количество аналоговых входов 4
Вес нетто 0.22 кг
Основные характеристики
Серия Zelio Logic
Тип продукта компактное интеллектуальное реле
