| Логистические данные Нетто |
| Вес | 0.35 кг |
| Условия эксплуатации |
| Стандарты | EN/IEC 61000-4-12
EN/IEC 61000-4-11
EN/МЭК 61000-4-6 уровень 3
EN/IEC 61000-4-3
EN/IEC 61000-4-5
EN/IEC 60068-2-27 Ea
EN/МЭК 61000-4-2 уровень 3
EN/МЭК 61000-4-4 уровень 3
EN/IEC 60068-2-6 Fc |
| Степень загрязнения | 2 в соответствии с EN/IEC 61131-2 |
| Относительная влажность | 95-95 % без попадания конденсата или капель воды |
| Стойкость к кратковременным исчезновениям напряжения питания | 10 мс повторяемый 20 раз |
| Характеристики окружающей среды | директива по ЭМС в соответствии с EN/IEC 61000-6-2
директива по ЭМС в соответствии с EN/IEC 61000-6-3
директива по ЭМС в соответствии с EN/IEC 61000-6-4
директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B
директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2 |
| Помеха излучаемая/наведенная | класс B в соответствии с EN 55022-11 группа 1 |
| Рабочая температура окружающей среды | -20-40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20-55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 |
| Степень защиты ip | IP20 в соответствии с МЭК 60529 (клеммный блок)
IP40 в соответствии с МЭК 60529 (передняя панель) |
| Сертификаты | UL
CSA
C-Tick
GL
ГОСТ |
| Высота над уровнем моря | 2000 м |
| Температура окружающей среды при хранении | -40-70 °C |
| Maximum altitude transport | 3048 м |
| Дополнительные характеристики |
| Момент затяжки | 0.5 Н-м |
| Номинальное напряжение питания [us] | 24 В пер. ток |
| Механическая износостойкость | 10000000 циклы для релейный выход |
| Тип контактов | нет для релейный выход |
| Тип защиты | от подключения с обратной полярностью (команды управления не выполняются) |
| Предельный уровень коммутации напряжения в состоянии 1 | >= 14 В для дискретный вход |
| Предельный уровень коммутации напряжения в состоянии 0 | <= 5 В для дискретный вход |
| Категория перенапряжения | III в соответствии с EN/IEC 60664-1 |
| Напряжение дискретного входа | 24 V пер. ток |
| Входной импеданс | 4.6 кОм для дискретный вход |
| Пределы выходного напряжения | 5...30 V пост. ток (релейный выход)
24...250 V пер. ток |
| Пределы напряжения питания | 20.4-28.8 В |
| Потребляемая мощность, ва | 6 В·А без модулей расширения |
| Ток дискретного входа | 4.4 мА |
| Срок резервного хранения данных | 10 лет в 25 °C |
| Погрешность хода часов | 12 минут в год в 0-55 °C
6 с/месяц в 25-25 °C |
| Время цикла | 6-90 мс |
| Выходной тепловой ток | 8 A для всех 8 выходов для релейный выход |
| Количество дискретных входов | 12 |
| Частота дискретного входа | 47...53 Hz
57...63 Hz |
| Рабочая частота, гц | 0.1 Гц (при Ie) для релейный выход
10 Гц (режим холостого хода) для релейный выход |
| Проверки | (загрузка) памяти программ при каждом включении питания |
| Количество выходов | 8 релейных выхода |
| Коммутационная способность, ма | >= 10 мА в 12 В (релейный выход) |
| Локальный дисплей | без |
| Кол-во строк в программе или функциональных блоков | 0-240 с язык лестничных диаграмм LADDER программирование
0-500 с FBD программирование |
| Часы | с |
| Напряжение развязки | 1780 В |
| Время срабатывания | 50 мс с язык лестничных диаграмм LADDER программирование (из сост. 0 в сост. 1) для дискретный вход
50 мс с язык лестничных диаграмм LADDER программирование (из сост. 1 в сост. 0) для дискретный вход
50...255 ms с FBD программирование (из сост. 0 в сост. 1) для дискретный вход
50...255 ms с FBD программирование (из сост. 1 в сост. 0) для дискретный вход
10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход |
| Соединения – клеммы | винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником
винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) Гибкий С кабельным наконечником |
| Электрическая износостойкость | AC-12: 500000 циклы в 230 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
AC-15: 500000 циклы в 230 В, 0.9 А для релейный выход в соответствии с EN/IEC 60947-5-1
DC-12: 500000 циклы в 24 В, 1.5 А для релейный выход в соответствии с EN/IEC 60947-5-1
DC-13: 500000 циклы в 24 В, 0.6 А для релейный выход в соответствии с EN/IEC 60947-5-1 |
| [up] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1 |
| Частота | 50/60 Hz |
| Maximum supply current | 233 мА (без модулей расширения) |
| Current state 1 guaranteed | >= 2 mA (дискретный вход) |
| Current state 0 guaranteed | <= 0.5 mA (дискретный вход) |
| Вес нетто | 0.35 кг |
| Основные характеристики |

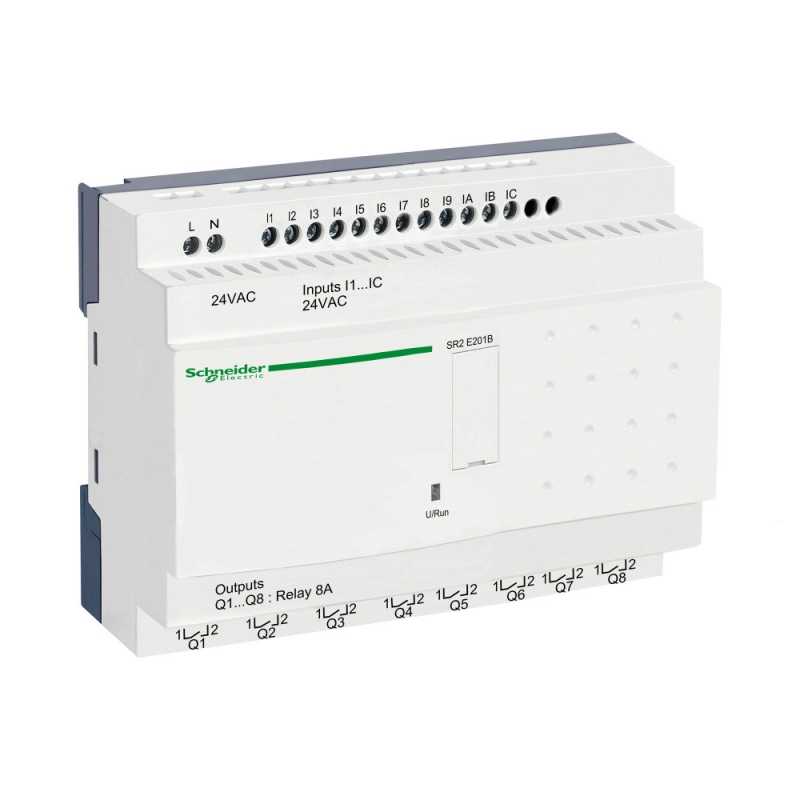

| Серия | Zelio Logic |
| Тип продукта | компактное интеллектуальное реле |
