| Ширина | 56 мм |
| Высота | 64 мм |
| Глубина | 93 мм |
| Вес | 0.52 кг |
| Основные характеристики |

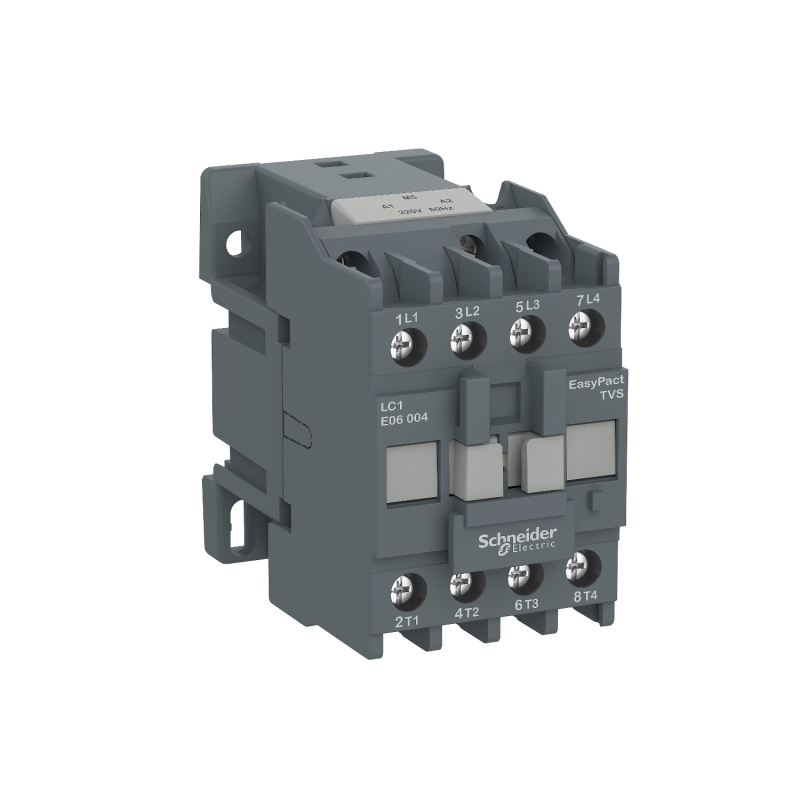

| Наименование продукта | EasyPact TVS |
| Описание полюсов | 4P |
| Напряжение цепи управления | 220 В пер. ток 50/60 Hz |
| Применение контактора | активная нагрузка |
| Категория применения | AC-1 |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 50/60 Гц |
| Цвет | серый (RAL 7011) |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Серия | EasyPact |
| [ie] номинальный рабочий ток | 40 А 60 °C) в <= 415 V переменный ток AC-1 для силовая цепь |
| Краткое название устройства | LC1E |
| Конфигурация главных контактов | 4 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | DIN-рейка
монтаж на панель |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
| Момент затяжки | цепь управления: 1.5 Н-м
силовая цепь: 1.5 Н-м |
| Потребляемая мощность при срабатывании | 95-95 В·А 50 Гц 0.75 20 °C)
95-95 В·А 60 Hz 0.75 20 °C) |
| Механическая износостойкость | 1000000 циклы |
| Категория перенапряжения | III |
| Сопротивление изоляции | > 10 МОм для цепь управления |
| [ith] условный тепловой ток на открытом воздухе | 40 А в |
| Соответствующий номинал предохранителя | 40 А gG в <= 690 V координация тип 1 для силовая цепь в соответствии с IEC 60947-5-1 |
| Номинальная включающая способность irms | 250 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C)
отпускание: 0,3...0,6 Uc в 50/60 Hz 55 °C) |
| Время работы | 12...22 мс при замыкании
4...19 мс при размыкании |
| Потребляемая мощность при удержании, в·а | 8.5-8.5 В·А 50 Гц 0.3 20 °C)
8.5-8.5 В·А 60 Hz 0.3 20 °C) |
| Теплоотдача | 2-3 Вт для цепь управления |
| Мощность, рассеиваемая одним полюсом | 1.6 Вт AC-3
3.2 Вт AC-1 |
| Номинальная отключающая способность | 200 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 2.5 мОм - Ith 40 А 50 Гц для силовая цепь |
| Соединения – клеммы | цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 1.5-6 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 2 1.5-6 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 1-6 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником |
| Электрическая износостойкость | 1200000 циклы AC-3
350000 циклы AC-1 |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 |
| [icw] номинальный кратковременно допустимый ток | 240 А в 120 А в 50 А в |
| Максимальная частота коммутации | 1800 цикл/ч в |
| Условия эксплуатации |
| Стандарты | IEC 60947-4-1
IEC 60947-5-1 |
| Степень загрязнения | 3 |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура | -5-55 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH (степень загрязнения 3) в соответствии с IEC 60068 |
| Допустимая температура воздуха вокруг устройства | -20-70 °C при Uc |
| Степень защиты ip | IP2x в соответствии с IEC 60529 |
| Температура окружающей среды при хранении | -60-80 °C |
| Механическая стойкость | вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
удары контактор замкнут: 10 gn в течение 11 мс
удары контактор разомкнут: 6 g (ном.) в течение 11 мс |
