| Ширина | 120 мм |
| Высота | 158 мм |
| Глубина | 132 мм |
| Вес | 2.3 кг |
| Основные характеристики |

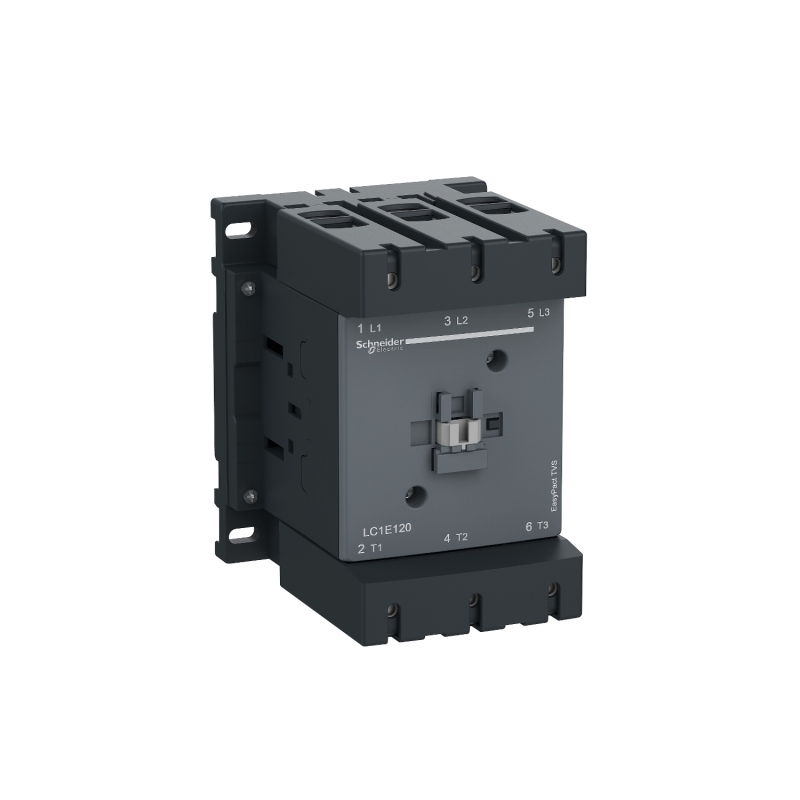

| Наименование продукта | EasyPact TVS |
| Описание полюсов | 3P |
| Напряжение цепи управления | 24 V пер. ток 50 Hz |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-1
AC-3 |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 50/60 Гц |
| Мощность двигателя, квт | 45 кВт в 220...230 V переменный ток 50/60 Гц
75 кВт в 380...400 V
80 кВт в 415 V
80 кВт в 440 V
90 кВт в 500 V
100 кВт в 660...690 V |
| Тип цепи управления | пер. ток в 50 Гц |
| Серия | EasyPact |
| [ie] номинальный рабочий ток | 160 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь
200 А 55 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
| Краткое название устройства | LC1E |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель
DIN-рейка |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
| Момент затяжки | силовая цепь: 12 Н-м
цепь управления: 1.2 Н-м |
| Потребляемая мощность при срабатывании | 300-300 В·А 50 Гц 0.9 20 °C)
300-300 В·А 60 Hz 0.9 20 °C) |
| Механическая износостойкость | 400000 циклы |
| Категория перенапряжения | III |
| Сопротивление изоляции | > 10 МОм для цепь управления |
| Соответствующий номинал предохранителя | 10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1
315 А gG в <= 690 V координация тип 1 для силовая цепь |
| Минимальный коммутируемый ток | 5 мА для цепь управления |
| Номинальная включающая способность irms | 1600 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C)
отпускание: 0,35...0,55 Uc в 50 Hz 55 °C) |
| Время работы | 20...50 мс при замыкании
6...20 мс при размыкании |
| Потребляемая мощность при удержании, в·а | 22-22 В·А 50 Гц 0.9 20 °C)
22-22 В·А 60 Hz 0.9 20 °C) |
| Теплоотдача | 3-8 Вт для цепь управления |
| Минимальное коммутируемое напряжение | 17 В для цепь управления |
| Время без перекрытия | 1.5 мс при подаче напряжения guaranteed between NC and NO contact
1.5 мс при снятии напряжения guaranteed between NC and NO contact |
| Мощность, рассеиваемая одним полюсом | 24 Вт AC-1
15 Вт AC-3 |
| Номинальная отключающая способность | 1280 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 0.6 мОм - Ith 200 А 50 Гц для силовая цепь |
| Соединения – клеммы | цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 10-120 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 10-120 мм² - жесткость кабеля: жесткий кабель без наконечника
цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 2 10-120 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 2 10-120 мм² - жесткость кабеля: жесткий кабель без наконечника |
| Электрическая износостойкость | 800000 циклы AC-3
250000 циклы AC-1 |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [icw] номинальный кратковременно допустимый ток | 1400 А в |
| Максимальная частота коммутации | 1200 цикл/ч в |
| Условия эксплуатации |
| Стандарты | IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1 |
| Степень загрязнения | 3 |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура | -5-55 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH (степень загрязнения 3) в соответствии с IEC 60068 |
| Допустимая температура воздуха вокруг устройства | -20-70 °C при Uc |
| Степень защиты ip | IP2x в соответствии с IEC 60529 |
| Сертификаты | EAC |
| Температура окружающей среды при хранении | -60-80 °C |
| Механическая стойкость | вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
удары контактор разомкнут: 6 g (ном.) в течение 11 мс
удары контактор замкнут: 7 g (ном.) в течение 11 мс |
