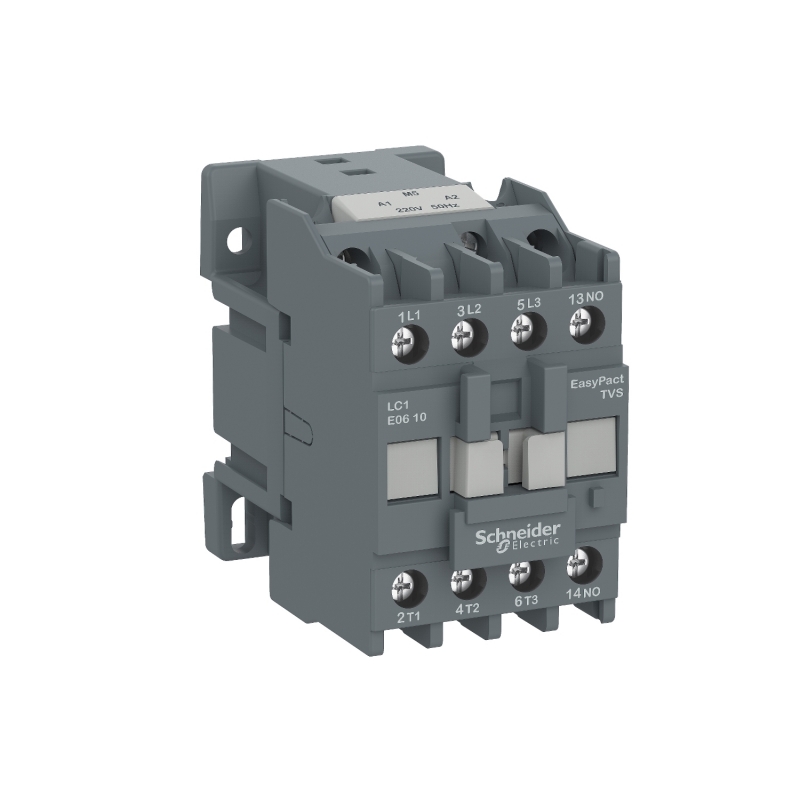

| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-3
AC-1 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V переменный ток 50/60 Гц |
| [Ie] номинальный рабочий ток | 32А 60°C) в <= 415 V переменный ток AC-1 для силовая цепь
18А 60°C) в <= 440 V переменный ток AC-3 для силовая цепь |
| Мощность двигателя, кВт | 4кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
7,5кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
9кВт в 415 V переменный ток 50/60 Гц (AC-3)
9кВт в 440 V переменный ток 50/60 Гц (AC-3)
10кВт в 500 В переменный ток 50/60 Гц (AC-3)
10кВт в 660...690 В переменный ток 50/60 Гц (AC-3) |
| Тип цепи управления | Пер. ток в 50 Гц |
| напряжение цепи управления | 220 В пер. ток 50 Гц |
| Высота | 74мм |
| Ширина | 45мм |
| Глубина | 80мм |
| Вес | 0,3кг |
| Цвет | Серый (RAL 7011) |
| Вспомогательные контакты | 1 Н.О. |
| [Up] номинальное импульсное выдерживаемое напряжение | 6кВ катушка не соединена с силовой цепью в соответствии с IEC 60947 |
| [Ui] номинальное напряжение изоляции | 690В в соответствии с IEC 60947-4-1 |
| Категория перенапряжения | III |
| Номинальная включающая способность Irms | 180А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
| Номинальная отключающая способность | 144А в 440 V для силовая цепь в соответствии с IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 145А в <40°C - 10 с для силовая цепь
84А в <40°C - 60 с для силовая цепь
40А в <40°C - 600 с для силовая цепь |
| Соответствующий номинал предохранителя | 10А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1
35А gG в <= 690 V координация тип 1 для силовая цепь |
| Среднее полное сопротивление | 2,5мОм - Ith 32А 50 Гц для силовая цепь |
| Мощность, рассеиваемая одним полюсом | 0,81Вт AC-3
2,6Вт AC-1 |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55°C)
Отпускание: 0,3...0,6 Uc в 50 Гц 55°C) |
| Время работы | 12...22 мс при замыкании
4...19 мс при размыкании |
| Механическая износостойкость | 10000000циклы |
| Максимальная частота коммутации | 1800цикл/ч в <60°C |
| Потребляемая мощность при срабатывании | 95В·А 50 Гц 0,75 20°C)
95В·А 60 Гц 0,75 20°C) |
| Потребляемая мощность при удержании, В·А | 8,5В·А 50 Гц 0,3 20°C)
8,5В·А 60 Гц 0,3 20°C) |
| Теплоотдача | 2…3Вт для цепь управления |
| Минимальный коммутируемый ток | 5мА для цепь управления |
| Минимальное коммутируемое напряжение | 17В для цепь управления |
| Время без перекрытия | 1,5мс при подаче напряжения guaranteed between NC and NO contact
1,5мс при снятии напряжения guaranteed between NC and NO contact |
| Сопротивление изоляции | > 10 МОм для цепь управления |
| Электрическая износостойкость | 300000циклы AC-1
1200000циклы AC-3 |
| Монтажная опора | Монтаж на панель
DIN-рейка |
| Соединения – клеммы | Силовая цепь: винтовой зажим 1 1…4мм² - жесткость кабеля: Гибкий С кабельным наконечником
Силовая цепь: винтовой зажим 2 1…2,5мм² - жесткость кабеля: Гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 1 1…4мм² - жесткость кабеля: Гибкий С кабельным наконечником
Цепь управления: винтовой зажим 2 1…2,5мм² - жесткость кабеля: Гибкий С кабельным наконечником
Цепь управления: винтовой зажим 1 1…4мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 1,5…6мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 2 1,5…6мм² - жесткость кабеля: жесткий кабель Без наконечника |
| Момент затяжки | Силовая цепь: 1,2Н-м
Цепь управления: 1,5Н-м |
| Условия эксплуатации |
| Стандарты | IEC 60947-5-1
IEC 60947-1
IEC 60947-4-1 |
| Сертификаты | EAC |
| Степень защиты IP | IP2x в соответствии с IEC 60529 |
| Защитное исполнение | TH (степень загрязнения 3) в соответствии с IEC 60068 |
| Степень загрязнения | 3 |
| Температура окружающей среды | -5…55°C |
| Температура окружающей среды при хранении | -60…80°C |
| допустимая температура воздуха вокруг устройства | -20…70°C при Uc |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Огнестойкость | 850°C в соответствии с IEC 60695-2-1 |
| Механическая стойкость | Вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор разомкнут: 7 g (ном.) в течение 11 мс
Удары контактор замкнут: 10 gn в течение 11 мс |
| Тип упаковки |
| Тип упаковки 1 | PCE |
| Кол-во едениц в упаковке | 1 |
| Вес упаковки | 339г |
| Высота упаковки 1 | 8,7см |
| Ширина упаковки 1 | 5см |
| Длина упаковки 1 | 7,6см |
| Тип упаковки 2 | S02 |
| Количество штук в упаковке 2 | 36 |
| Вес упаковки 2 | 12,652кг |
| Высота упаковки 2 | 15см |
| Ширина упаковки 2 | 30см |
| Длина упаковки 2 | 40см |
| Тип упаковки 3 | P06 |
| Количество штук в упаковке 3 | 576 |
| Вес упаковки 3 | 211,044кг |
| Высота упаковки 3 | 77см |
| Ширина упаковки 3 | 80см |
| Длина упаковки 3 | 60см |
| Экологичность предложения |
| Статус устойчивого продукта | Грин Премиум продукция |
| Не содержит особо опасных веществ согласно декларации REACh | Да |
| Не содержит токсичных тяжелых металлов | Да |
| Не содержит ртути | Да |
