| Ширина | 233 мм |
| Высота | 400 мм |
| Глубина | 232 мм |
| Вес | 11.35 кг |
| Основные характеристики |

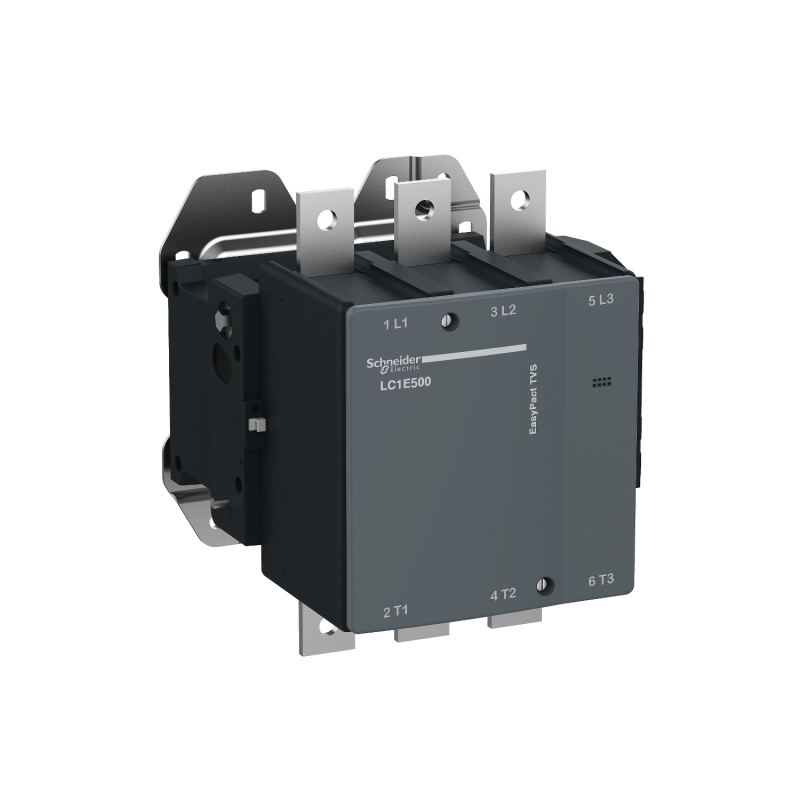

| Наименование продукта | EasyPact TVS |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220 В пер. ток 50/60 Hz |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-3
AC-1 |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 4000 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 0.18 мОм - Ith 700 А 50 Гц для силовая цепь |
| Мощность, рассеиваемая одним полюсом | 45 Вт AC-3
88 Вт AC-1 |
| Серия | EasyPact |
| [ie] номинальный рабочий ток | 500 А 55 °C) в <= 440 V переменный ток AC-3 для силовая цепь
700 А 55 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
| Краткое название устройства | LC1E |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947 |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
| Момент затяжки | цепь управления: 1.2 Н-м
силовая цепь: 35 Н-м |
| Потребляемая мощность при срабатывании | 1100-1100 В·А 50 Гц 0.9 20 °C)
1100-1100 В·А 60 Hz 0.9 20 °C) |
| Механическая износостойкость | 4000000 циклы |
| Сопротивление изоляции | > 10 МОм для цепь управления |
| [ith] условный тепловой ток на открытом воздухе | 700 А в |
| Соответствующий номинал предохранителя | 10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1
800 А gG в <= 690 V координация тип 1 для силовая цепь |
| Минимальный коммутируемый ток | 5 мА для цепь управления |
| Номинальная включающая способность irms | 5000 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C)
отпускание: 0,35...0,5 Uc в 50/60 Hz 55 °C) |
| Время работы | 100...170 мс при размыкании
40...75 мс при замыкании |
| Потребляемая мощность при удержании, в·а | 18-18 В·А 50 Гц 0.9 20 °C)
18-18 В·А 60 Hz 0.9 20 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь управления |
| Время без перекрытия | 1.5 мс при подаче напряжения guaranteed between NC and NO contact
1.5 мс при снятии напряжения guaranteed between NC and NO contact |
| Мощность двигателя, квт | 147 кВт в 220...230 V переменный ток 50/60 Гц
250 кВт в 380...400 V
280 кВт в 415 V
295 кВт в 440 V
335 кВт в 500 V
355 кВт в 660...690 V |
| Защитное исполнение | TH (степень загрязнения 3) в соответствии с IEC 60068 |
| Соединения – клеммы | цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: кабель с наконечником 2 - наружный диаметр: 240 мм
силовая цепь: шины 2 - сечение шины: 40 x 5 mm |
| Электрическая износостойкость | 250000 циклы AC-1
600000 циклы AC-3 |
| Механическая стойкость | удары контактор замкнут: 15 g (ном.) в течение 11 мс
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
удары контактор разомкнут: 9 g (ном.) в течение 11 мс |
| [icw] номинальный кратковременно допустимый ток | 4200 А в |
| Максимальная частота коммутации | 2400 цикл/ч в |
| Условия эксплуатации |
| Стандарты | IEC 60947-5-1
IEC 60947-1
IEC 60947-4-1 |
| Степень загрязнения | 3 |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Теплоотдача | 18-18 Вт для цепь управления
18-18 Вт |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Допустимая температура воздуха вокруг устройства | -20-70 °C при Uc |
| Степень защиты ip | IP2x в соответствии с IEC 60529 |
| Сертификаты | EAC |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1406035EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | N/A |
| Директива ec rohs | Соответствует |
