| Ширина | 85 мм |
| Высота | 127 мм |
| Глубина | 121 мм |
| Вес | 1.52 кг |
| Основные характеристики |

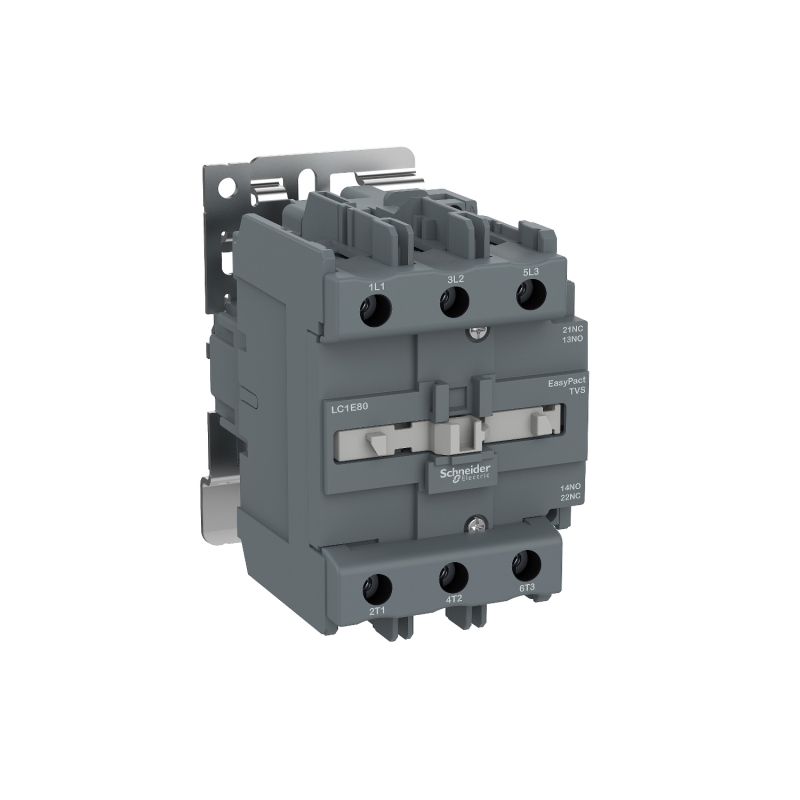

| Наименование продукта | EasyPact TVS |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220 В пер. ток 50/60 Hz |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-3
AC-1 |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 760 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 0.8 мОм - Ith 120 А 50 Гц для силовая цепь |
| Мощность, рассеиваемая одним полюсом | 7.2 Вт AC-3
12 Вт AC-1 |
| Серия | EasyPact |
| Краткое название устройства | LC1E |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель
DIN-рейка |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-4-1 |
| Цвет | серый (RAL 7011) |
| Момент затяжки | цепь управления: 1.2 Н-м
силовая цепь: 9 Н-м |
| Потребляемая мощность при срабатывании | 200-200 В·А 50 Гц 0.75 20 °C)
220-220 В·А 60 Hz 0.75 20 °C) |
| Механическая износостойкость | 300000 циклы |
| Сопротивление изоляции | > 10 МОм для цепь управления |
| Соответствующий номинал предохранителя | 10 А gG в <= 690 V координация тип 1 для цепь управления в соответствии с IEC 60947-5-1
160 А gG в <= 690 V координация тип 1 для силовая цепь |
| Минимальный коммутируемый ток | 5 мА для цепь управления |
| Номинальная включающая способность irms | 950 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C)
отпускание: 0,3...0,6 Uc в 50/60 Hz 55 °C) |
| Время работы | 20...35 мс при замыкании
6…30 мс при размыкании |
| Потребляемая мощность при удержании, в·а | 22-22 В·А 60 Hz 0.3 20 °C)
20-20 В·А 50 Гц 0.3 20 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь управления |
| Время без перекрытия | 1.5 мс при подаче напряжения guaranteed between NC and NO contact
1.5 мс при снятии напряжения guaranteed between NC and NO contact |
| Мощность двигателя, квт | 45 кВт в 415 V
45 кВт в 440 V
45 кВт в 500 V
25 кВт в 220...230 V переменный ток 50/60 Гц
45 кВт в 380...400 V
55 кВт в 660...690 V |
| Соединения – клеммы | цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 4-50 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 2 4-16 мм² - жесткость кабеля: гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 4-50 мм² - жесткость кабеля: жесткий кабель без наконечника
силовая цепь: винтовой зажим 2 4-50 мм² - жесткость кабеля: жесткий кабель без наконечника |
| Электрическая износостойкость | 350000 циклы AC-3
900000 циклы AC-1 |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947 |
| Механическая стойкость | вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
удары контактор разомкнут: 6 g (ном.) в течение 11 мс
удары контактор замкнут: 7 g (ном.) в течение 11 мс |
| [icw] номинальный кратковременно допустимый ток | 135 А в 800 А в 400 А в |
| Максимальная частота коммутации | 1200 цикл/ч в |
| [ie] номинальный рабочий ток | 95 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
125 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
| Условия эксплуатации |
| Стандарты | IEC 60947-5-1
IEC 60947-1
IEC 60947-4-1 |
| Степень загрязнения | 3 |
| Огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Теплоотдача | 6-10 Вт для цепь управления |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH (степень загрязнения 3) в соответствии с IEC 60068 |
| Допустимая температура воздуха вокруг устройства | -20-70 °C при Uc |
| Степень защиты ip | IP2x в соответствии с IEC 60529 |
| Сертификаты | EAC |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1403016EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | N/A |
| Директива ec rohs | Соответствует |
