| Ширина | 45 мм |
| Высота | 74 мм |
| Глубина | 80 мм |
| Вес | 0.28 кг |
| Основные характеристики |

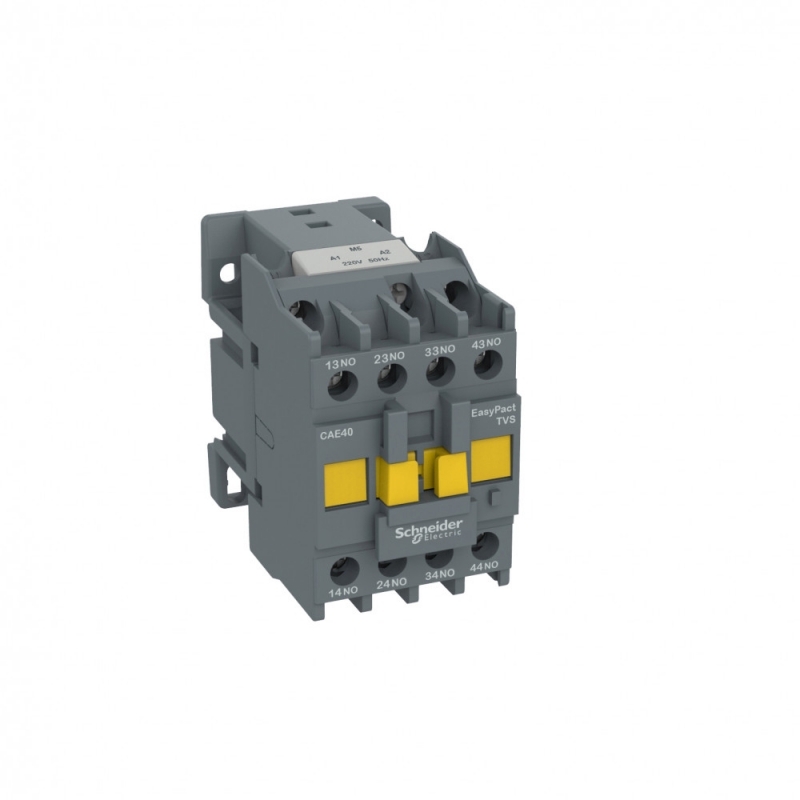

| Наименование продукта | EasyPact TVS |
| Напряжение цепи управления | 220 В пер. ток 50 Гц |
| Применение контактора | цепь управления |
| Категория применения | AC-14
AC-15 |
| Тип цепи управления | пер. ток в 50 Гц |
| Серия | EasyPact |
| Краткое название устройства | CAE |
| Конфигурация главных контактов | 4 Н.О. |
| Тип продукта | реле управления |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель
рейка |
| [ue] номинальное рабочее напряжение | <= 690 V переменный ток |
| [ui] номинальное напряжение изоляции | 690 В в соответствии с IEC 60947-5-1 |
| Цвет | серый (RAL 7011) |
| Момент затяжки | 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
| Потребляемая мощность при срабатывании | 70-70 В·А 50 Гц 20 °C) |
| Механическая износостойкость | 10 млн. циклов |
| Сопротивление изоляции | > 10 МОм |
| [ith] условный тепловой ток на открытом воздухе | 10 А в |
| Соответствующий номинал предохранителя | 10 А gG в 690 V в соответствии с IEC 60947-5-1 |
| Минимальный коммутируемый ток | 5 мА |
| Номинальная включающая способность irms | 140 А в 690 V переменный ток в соответствии с IEC 60947-5-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc в 50 Hz
отпускание: 0,3...0,6 Uc |
| Время работы | 12...22 мс включение катушки замыкание Н.О. контакта
6...17 мс отключение катушки и закрытие НО |
| Потребляемая мощность при удержании, в·а | 8-8 В·А 50 Гц 20 °C) |
| Минимальное коммутируемое напряжение | 17 В |
| Соединения – клеммы | винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий без наконечника
винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником
винтовой зажим 1 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника
винтовой зажим 2 1-2.5 мм² - жесткость кабеля: жесткий кабель без наконечника |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 |
| Механическая стойкость | удары реле управления разомкнуто: 7 g (ном.) в течение 11 мс
удары реле управления замкнуто: 10 gn в течение 11 мс
вибрации реле управления разомкнуто: 1.5 g (ном.), 5...300 Гц
вибрации реле управления замкнуто: 3 g (ном.), 5...300 Гц |
| [icw] номинальный кратковременно допустимый ток | 120 А - 500 мс
140 А - 100 мс |
| Максимальная частота коммутации | 180 цикл/м |
| Условия эксплуатации |
| Стандарты | IEC 60947-5-1 |
| Рабочая температура | -20-70 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH в соответствии с IEC 60068 |
| Степень защиты ip | IP20 в соответствии с IEC 60529 |
| Сертификаты | ГОСТ |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1503003EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI1503003EN |
| Директива ec rohs | Соответствует |
