Контактор Schneider Electric LC1D1506P7 TeSys D 3Р 150A НО+НЗ 230V 50/60 Гц, зажим под кольцевые наконечники

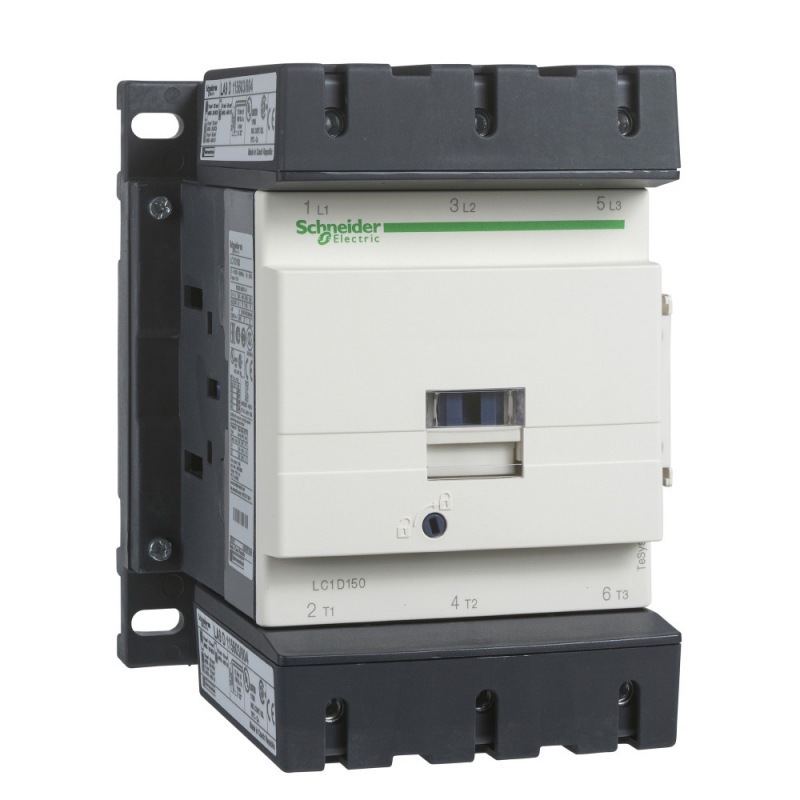

Фото 1: Контактор Schneider Electric LC1D1506P7 TeSys D 3Р 150A НО+НЗ 230V 50/60 Гц, зажим под кольцевые наконечники
Код товара: 2587956
Цена: 25 207 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой LC1D1506P7 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: LC1D1506P7; Описание: Контактор 3Р 150A НО+НЗ 230V 50/60 Гц, зажим под кольцевые наконечники; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики LC1D1506P7

Ширина 120 мм
Высота 158 мм
Глубина 136 мм
Вес 2.5 кг
Основные характеристики
Наименование продукта TeSys D
Описание полюсов 3P
Напряжение цепи управления 230 V переменный ток 50/60 Гц
Применение контактора активная нагрузка
управление электродвигателем
Категория применения AC-3
AC-1
AC-4
Мощность двигателя, л.с. 40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления пер. ток в 50/60 Гц
Номинальная отключающая способность 1400 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление 0.6 мОм - Ith 200 А 50 Гц для силовая цепь
Мощность, рассеиваемая одним полюсом 24 Вт AC-1
13.5 Вт AC-3
Защитная крышка с
Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Серия TeSys
[ie] номинальный рабочий ток 200 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
150 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
Серия продукта TeSys D
Краткое название устройства LC1D
Конфигурация главных контактов 3 Н.О.
Тип продукта контактор
[up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947
Вспомогательные контакты 1 Н.О. + 1 Н.З.
Дополнительные характеристики
Монтажная опора рейка
монтаж на панель
[ue] номинальное рабочее напряжение силовая цепь: <= 1000 V переменный ток 25...400 Hz
силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
силовая цепь: 1000 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный
Код совместимости LC1D
Момент затяжки цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки плоск. Ø 6 мм M3,5
цепь управления: 1.2 Н-м - клеммы с кольцевыми наконечниками - с помощью отвертки Philips No 2 M3,5
силовая цепь: 12 Н-м - клеммы с кольцевыми наконечниками шестигранный 13 мм M8
силовая цепь: 12 Н-м - шины шестигранный 13 мм M8
Потребляемая мощность при срабатывании 280-350 В·А 60 Hz 0.9 20 °C)
280-350 В·А 50 Гц 0.9 20 °C)
Механическая износостойкость 8 млн. циклов
Сопротивление изоляции > 10 МОм для цепь сигнализации
[ith] условный тепловой ток на открытом воздухе 200 А в <60 °C для силовая цепь
Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
315 А gG в <= 690 V координация тип 1 для силовая цепь
250 А gG в <= 690 V координация тип 2 для силовая цепь
Минимальный коммутируемый ток 5 мА для цепь сигнализации
Номинальная включающая способность irms 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1660 А в 440 V для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления отпускание: 0,3...0,5 Uc переменный ток 50/60 Hz 55 °C)
находится в состоянии работы: 0,8...1,15 Uc переменный ток 50/60 Hz 55 °C)
Время работы 20...35 мс включение
40...75 мс отключение
Потребляемая мощность при удержании, в·а 2-18 В·А 60 Hz 0.9 20 °C)
2-18 В·А 50 Гц 0.9 20 °C)
Минимальное коммутируемое напряжение 17 В для цепь сигнализации
Технология использования катушек встроенный симметричный защитный стабилитрон
Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом
Частота цепи сигнализации 25...400 Гц
Мощность двигателя, квт 40 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
75 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
80 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
90 кВт в 500 V переменный ток 50/60 Гц (AC-3)
100 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
75 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
22 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость M13
Защитное исполнение TH в соответствии с IEC 60068-2-30
Соединения – клеммы цепь управления: клеммы с кольцевыми наконечниками (наружный диаметр: 8 мм)
силовая цепь: клеммы с кольцевыми наконечниками (наружный диаметр: 25 мм)
силовая цепь: шины 1 кабель (-и) - сечение шины: 5 x 25 мм
Электрическая износостойкость 0.85 млн. циклов 150 А AC-3 при Ue <= 440 V
1 млн. циклов 200 А AC-1 при Ue <= 440 V
Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
удары контактор замкнут: 15 g (ном.) в течение 11 мс
удары контактор разомкнут: 6 g (ном.) в течение 11 мс
[icw] номинальный кратковременно допустимый ток 250 А в <40 °C - 10 мин для силовая цепь
580 А в <40 °C - 1 мин для силовая цепь
1200 А в <40 °C - 10 с для силовая цепь
1400 А в <40 °C - 1 с для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Максимальная частота коммутации 1200 цикл/ч в <60 °C
Условия эксплуатации
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Степень загрязнения 3
Огнестойкость V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1
Категория перенапряжения III
Рабочая температура -5-60 °C
Теплоотдача 3-4.5 Вт в 50/60 Гц
Рабочая высота 3000 м без ухудшения номинальных значений
Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
Степень защиты ip IP20 лицевая панель в соответствии с IEC 60529
Сертификаты DNV
CCC
BV
ГОСТ
CSA
GL
LROS (Lloyds register of shipping)
UL
RINA
Температура окружающей среды при хранении -60-80 °C
Экологичность предложения
Регламент reach Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs да
Не содержит ртути да
Экологическая отчетнсть ENVPEP060301EN
Статус устойчивого продукта Грин Премиум продукция
Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Профиль кругооборота ENVEOLI100405
Директива ec rohs Соответствует
