Контактор Schneider Electric LC1D25BL TeSys D 3Р 25A НО+НЗ 24V 2.4 Вт, расширенный

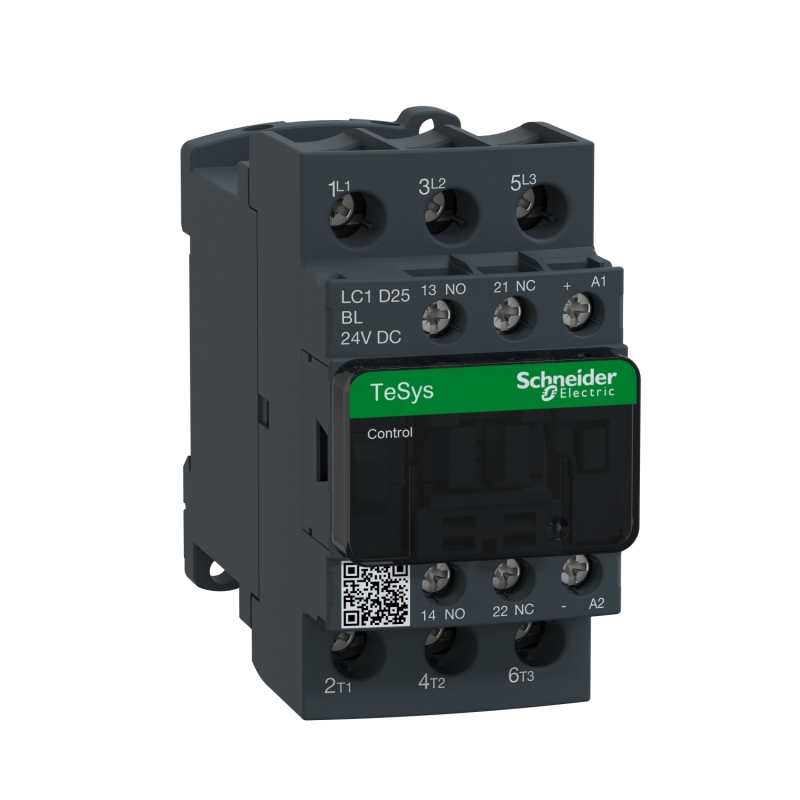

Фото 1: Контактор Schneider Electric LC1D25BL TeSys D 3Р 25A НО+НЗ 24V 2.4 Вт, расширенный
Код товара: 2588055
Цена: 5 746 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой LC1D25BL и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: LC1D25BL; Описание: Контактор 3Р 25A НО+НЗ 24V, 2.4 Вт, расширенный; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики LC1D25BL

Ширина 45 мм
Высота 85 мм
Глубина 101 мм
Вес 0.53 кг
Основные характеристики
Наименование продукта TeSys D
Описание полюсов 3P
Напряжение цепи управления 24 V постоянный ток
Применение контактора управление электродвигателем
активная нагрузка
Категория применения AC-4
AC-3
AC-1
Мощность двигателя, л.с. 3 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
2 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
7.5 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
15 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
20 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
7.5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления пост. ток низкое потребление
Номинальная отключающая способность 450 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление 2 мОм - Ith 40 А 50 Гц для силовая цепь
Мощность, рассеиваемая одним полюсом 3.2 Вт AC-1
1.25 Вт AC-3
Защитная крышка с
Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Серия TeSys
[ie] номинальный рабочий ток 25 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
40 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
Серия продукта TeSys D
Краткое название устройства LC1D
Конфигурация главных контактов 3 Н.О.
Тип продукта контактор
[up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947
Вспомогательные контакты 1 Н.О. + 1 Н.З.
Дополнительные характеристики
Монтажная опора монтаж на панель
рейка
[ue] номинальное рабочее напряжение силовая цепь: <= 690 V переменный ток 25...400 Hz
силовая цепь: <= 300 В постоянный ток
[ui] номинальное напряжение изоляции силовая цепь: 690 В в соответствии с IEC 60947-4-1
силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный
Код совместимости LC1D
Момент затяжки цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Механическая износостойкость 30 млн. циклов
Сопротивление изоляции > 10 МОм для цепь сигнализации
[ith] условный тепловой ток на открытом воздухе 10 А в 40 А в
Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
63 А gG в <= 690 V координация тип 1 для силовая цепь
40 А gG в <= 690 V координация тип 2 для силовая цепь
Минимальный коммутируемый ток 5 мА для цепь сигнализации
Постоянная времени 40 мс
Номинальная включающая способность irms 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
450 А в 440 V для силовая цепь в соответствии с IEC 60947
Пределы напряжения цепи управления отпускание: 0,1...0,3 Uc постоянный ток 60 °C)
находится в состоянии работы: 0,8...1,25 Uc постоянный ток 60 °C)
Время работы 65.45...88.55 мс включение
20...30 мс отключение
Минимальное коммутируемое напряжение 17 В для цепь сигнализации
Технология использования катушек встроенный симметричный защитный стабилитрон
Пусковая мощность, вт 2.4-2.4 Вт 20 °C)
Потребляемая мощность при удержании, вт 2.4-2.4 Вт в 20 °C
Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом
Частота цепи сигнализации 25...400 Гц
Мощность двигателя, квт 5.5 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
11 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
11 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
15 кВт в 500 V переменный ток 50/60 Гц (AC-3)
15 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
5.5 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость M5
Диапазон мощности 4-6 кВт в 200-240 В 3 фазы
7-11 кВт в 380-440 В 3 фазы
7-11 кВт в 480-500 В 3 фазы
Защитное исполнение TH в соответствии с IEC 60068-2-30
Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм²гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 кабель (-и) 1.5-10 мм²жесткий кабель без наконечника
силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм²гибкий без наконечника
силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²гибкий без наконечника
силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм²гибкий с кабельным наконечником
Электрическая износостойкость 1.65 млн. циклов 25 А AC-3 при Ue <= 440 V
1.4 млн. циклов 40 А AC-1 при Ue <= 440 V
Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
удары контактор замкнут: 15 g (ном.) в течение 11 мс
удары контактор разомкнут: 8 g (ном.) в течение 11 мс
[icw] номинальный кратковременно допустимый ток 240 А в 380 А в 50 А в 120 А в 100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Тип пускателя контактор прямого пуска
Максимальная частота коммутации 3600 цикл/ч в
Напряжение катушки контактора 24 В пост. ток низкое потребление
Условия эксплуатации
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Степень загрязнения 3
Огнестойкость V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1
Категория перенапряжения III
Рабочая температура -5-60 °C
Рабочая высота 3000 м без ухудшения номинальных значений
Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
Степень защиты ip IP20 лицевая панель в соответствии с IEC 60529
Сертификаты BV
CSA
UL
LROS (Lloyds register of shipping)
CCC
ГОСТ
GL
DNV
RINA
Температура окружающей среды при хранении -60-80 °C
Экологичность предложения
Регламент reach Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs да
Не содержит ртути да
Экологическая отчетнсть ENVPEP110229EN
Статус устойчивого продукта Грин Премиум продукция
Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Профиль кругооборота ENVEOLI1102029EN
Директива ec rohs Соответствует
