| Ширина | 45 мм |
| Высота | 85 мм |
| Глубина | 92 мм |
| Вес | 0.38 кг |
| Основные характеристики |

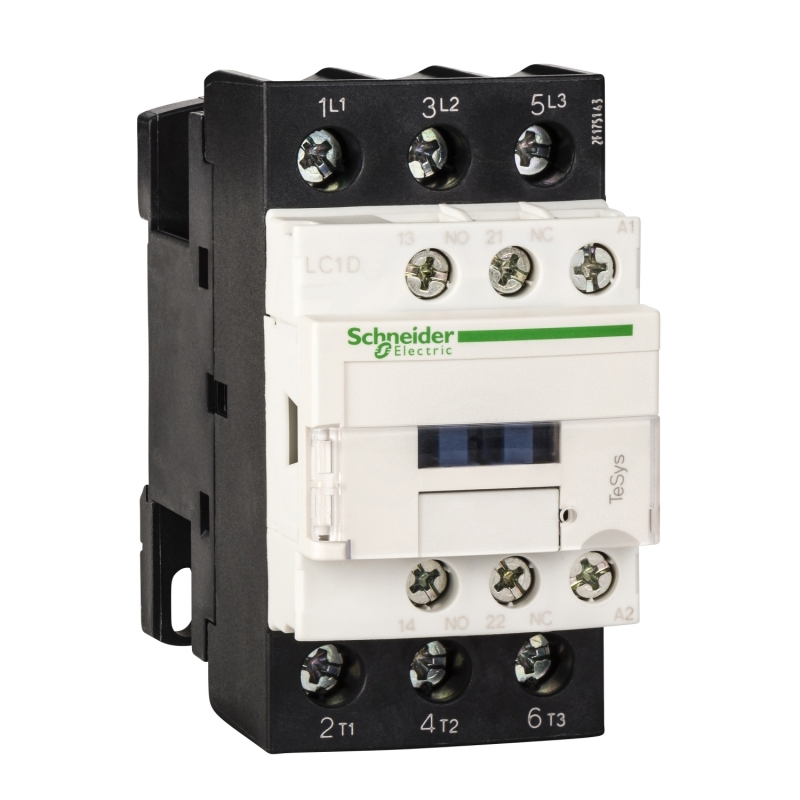

| Наименование продукта | TeSys D |
| Описание полюсов | 3P |
| Напряжение цепи управления | 230 V переменный ток 50/60 Гц |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-3
AC-4
AC-1 |
| Мощность двигателя, л.с. | 10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
10 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
5 лс в 240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
20 лс в 480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
25 лс в 600 В переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 550 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 2 мОм - Ith 50 А 50 Гц для силовая цепь |
| Мощность, рассеиваемая одним полюсом | 5 Вт AC-1
3 Вт AC-3 |
| Защитная крышка | с |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Краткое название прибора | LC1D38 |
| Серия | TeSys |
| Серия продукта | TeSys D |
| Краткое название устройства | LC1D |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Степень защиты ip | IP20 лицевая панель в соответствии с IEC 60529 |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель
рейка |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 690 V переменный ток 25...400 Hz
силовая цепь: <= 300 В постоянный ток |
| [ui] номинальное напряжение изоляции | силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный
силовая цепь: 690 В в соответствии с IEC 60947-4-1 |
| Код совместимости | LC1D |
| Момент затяжки | цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
силовая цепь: 2.5 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
| Потребляемая мощность при срабатывании | 70-70 В·А 60 Hz 0.75 20 °C)
70-70 В·А 50 Гц 0.75 20 °C) |
| Механическая износостойкость | 15 млн. циклов |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| [ith] условный тепловой ток на открытом воздухе | 10 А в 50 А в |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
63 А gG в <= 690 V координация тип 1 для силовая цепь
63 А gG в <= 690 V координация тип 2 для силовая цепь |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Номинальная включающая способность irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
550 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Пределы напряжения цепи управления | отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 60 °C)
находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 60 °C)
находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 60 °C) |
| Время работы | 4...19 мс отключение
12...22 мс включение |
| Потребляемая мощность при удержании, в·а | 7.5-7.5 В·А 60 Hz 0.3 20 °C)
7-7 В·А 50 Гц 0.3 20 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Технология использования катушек | без встроенного модуля защиты от перегрузок |
| Время без перекрытия | 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом |
| Частота цепи сигнализации | 25...400 Гц |
| Мощность двигателя, квт | 18.5 кВт в 500 V переменный ток 50/60 Гц (AC-3)
18.5 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
7.5 кВт в 400 V переменный ток 50/60 Гц (AC-4)
18.5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
9 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
18.5 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Контактная совместимость | M2 |
| Диапазон мощности | 7-11 кВт в 200-240 В 3 фазы
15-25 кВт в 380-440 В 3 фазы
15-25 кВт в 480-500 В 3 фазы
15-25 кВт в 525-690 В 3 фазы
4-6 кВт в 100-120 В 3 фазы |
| Соединения – клеммы | цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: винтовой зажим 1 кабель (-и) 2.5-10 мм²гибкий без наконечника
силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²гибкий без наконечника
силовая цепь: винтовой зажим 1 кабель (-и) 1-10 мм²гибкий с кабельным наконечником
силовая цепь: винтовой зажим 2 кабель (-и) 1.5-6 мм²гибкий с кабельным наконечником
силовая цепь: винтовой зажим 1 кабель (-и) 1.5-10 мм²жесткий кабель без наконечника
силовая цепь: винтовой зажим 2 кабель (-и) 2.5-10 мм²жесткий кабель без наконечника |
| Электрическая износостойкость | 1.4 млн. циклов 50 А AC-1 при Ue <= 440 V
1.4 млн. циклов 38 А AC-3 при Ue <= 440 V |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с IEC 60947 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Механическая стойкость | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
удары контактор замкнут: 15 g (ном.) в течение 11 мс
удары контактор разомкнут: 8 g (ном.) в течение 11 мс |
| [icw] номинальный кратковременно допустимый ток | 60 А в 430 А в 150 А в 310 А в 100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Тип пускателя | контактор прямого пуска |
| Максимальная частота коммутации | 3600 цикл/ч в |
| [ie] номинальный рабочий ток | 50 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
38 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь |
| Условия эксплуатации |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Степень загрязнения | 3 |
| Огнестойкость | V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-60 °C |
| Теплоотдача | 2-3 Вт в 50/60 Гц |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Допустимая температура воздуха вокруг устройства | -40-70 °C при Uc |
| Сертификаты | ГОСТ
DNV
RINA
GL
LROS (Lloyds register of shipping)
BV
CSA
CCC
UL |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP110229EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | X |
| Профиль кругооборота | ENVEOLI1102029EN |
| Директива ec rohs | Соответствует |
| Не содержит токсичных тяжелых металлов | да |
