| Ширина | 85 мм |
| Высота | 127 мм |
| Глубина | 186 мм |
| Вес | 2.61 кг |
| Основные характеристики |

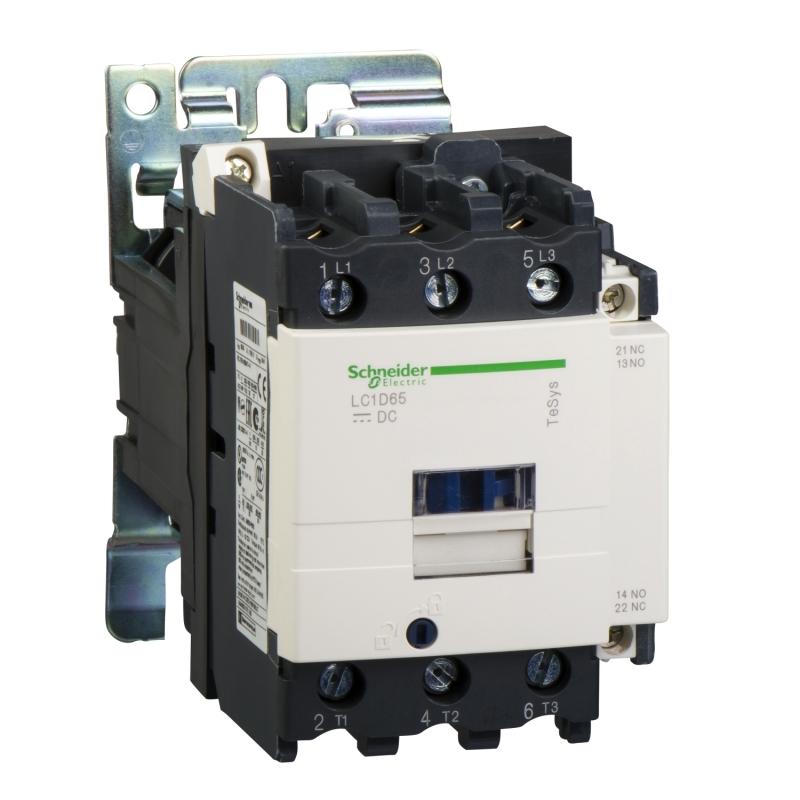

| Наименование продукта | TeSys D |
| Описание полюсов | 3P |
| Напряжение цепи управления | 24 V постоянный ток |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-3
AC-4
AC-1 |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| [ue] номинальное рабочее напряжение | силовая цепь: <= 300 В постоянный ток 25...400 Hz
силовая цепь: <= 1000 V переменный ток |
| Мощность двигателя, квт | 45 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
55 кВт в 500 V переменный ток 50/60 Гц (AC-3)
45 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
45 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
15 кВт в 400 V переменный ток 50/60 Гц (AC-4)
25 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
45 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) |
| Мощность двигателя, л.с. | 20 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
7.5 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
15 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
25 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | пост. ток стандартный |
| [ith] условный тепловой ток на открытом воздухе | 10 А в <60 °C для цепь сигнализации
125 А в <60 °C для силовая цепь |
| Номинальная включающая способность irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1100 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
200 А gG в <= 690 V координация тип 1 для силовая цепь
160 А gG в <= 690 V координация тип 2 для силовая цепь |
| [ui] номинальное напряжение изоляции | силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
силовая цепь: 1000 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный |
| Момент затяжки | цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
силовая цепь: 9 Н-м - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм
силовая цепь: 9 Н-м - разъем шестигранный 4 мм |
| Номинальная отключающая способность | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 |
| Среднее полное сопротивление | 0.8 мОм - Ith 125 А 50 Гц для силовая цепь |
| Монтажная опора | рейка
монтаж на панель |
| Время работы | 95...130 мс включение
20...35 мс отключение |
| Механическая износостойкость | 4 млн. циклов |
| Категория перенапряжения | III |
| Мощность, рассеиваемая одним полюсом | 12.5 Вт AC-1
7.2 Вт AC-3 |
| Защитная крышка | с |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Серия | TeSys |
| [ie] номинальный рабочий ток | 125 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
95 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь |
| Серия продукта | TeSys D |
| Краткое название устройства | LC1D |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с IEC 60947 |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| Соединения – клеммы | цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий без наконечника
силовая цепь: разъем 2 кабель (-и) 4-25 мм²гибкий без наконечника
силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий с кабельным наконечником
силовая цепь: разъем 2 кабель (-и) 4-16 мм²гибкий с кабельным наконечником
силовая цепь: разъем 1 кабель (-и) 4-50 мм²жесткий кабель без наконечника
силовая цепь: разъем 2 кабель (-и) 4-25 мм²жесткий кабель без наконечника |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °C |
| [icw] номинальный кратковременно допустимый ток | 1100 А в <40 °C - 1 с для силовая цепь
135 А в <40 °C - 10 мин для силовая цепь
800 А в <40 °C - 10 с для силовая цепь
400 А в <40 °C - 1 мин для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Электрическая износостойкость | 1.2 млн. циклов 95 А AC-3 при Ue <= 440 V
1.3 млн. циклов 125 А AC-1 при Ue <= 440 V |
| Сертификаты | RINA
BV
LROS (Lloyds register of shipping)
ГОСТ
CCC
GL
DNV |
| Дополнительные характеристики |
| Код совместимости | LC1D |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Постоянная времени | 75 мс |
| Пределы напряжения цепи управления | отпускание: 0,1...0,3 Uc постоянный ток 55 °C)
находится в состоянии работы: 0,85...1,1 Uc постоянный ток 55 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Технология использования катушек | без встроенного модуля защиты от перегрузок |
| Пусковая мощность, вт | 22-22 Вт 20 °C) |
| Потребляемая мощность при удержании, вт | 22-22 Вт в 20 °C |
| Время без перекрытия | 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом |
| Частота цепи сигнализации | 25...400 Гц |
| Тип вспом. контактов | тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1 |
| Контактная совместимость | M9 |
| Диапазон мощности | 55-100 кВт в 480-500 В 3 фазы
15-25 кВт в 200-240 В 3 фазы
30-50 кВт в 380-440 В 3 фазы
30-50 кВт в 480-500 В 3 фазы |
| Тип пускателя | контактор прямого пуска |
| Напряжение катушки контактора | 24 В пост. ток стандартный |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP110205EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | X |
| Профиль кругооборота | N/A |
| Директива ec rohs | Соответствует |
| Не содержит токсичных тяжелых металлов | да |
| Условия эксплуатации |
| Степень загрязнения | 3 |
| Огнестойкость | V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1 |
| Рабочая температура | -5-60 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH в соответствии с IEC 60068-2-30 |
| Допустимая температура воздуха вокруг устройства | -40-70 °C при Uc |
| Степень защиты ip | IP20 лицевая панель в соответствии с IEC 60529 |
| Температура окружающей среды при хранении | -60-80 °C |
| Механическая стойкость | вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
удары контактор разомкнут: 8 g (ном.) в течение 11 мс
вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
удары контактор замкнут: 10 gn в течение 11 мс |
