Контактор Schneider Electric LC1D95P7 TeSys D 3Р 95A НО+НЗ 230V 50/60 Гц зажим под винт

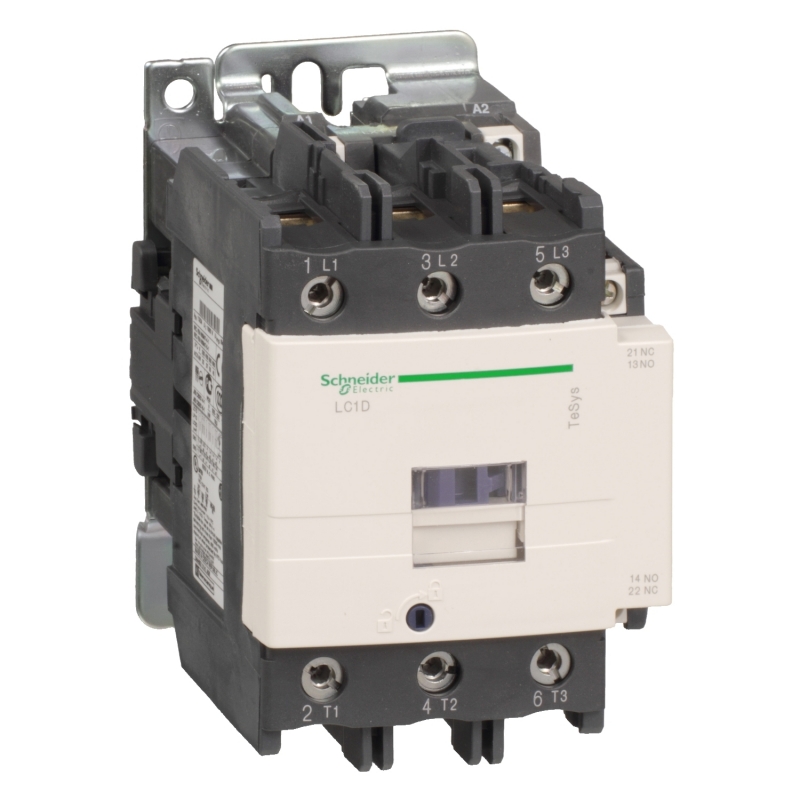

Фото 1: Контактор Schneider Electric LC1D95P7 TeSys D 3Р 95A НО+НЗ 230V 50/60 Гц зажим под винт
Код товара: 2588287
Цена: 17 890 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой LC1D95P7 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: LC1D95P7; Описание: Контактор 3Р 95A НО+НЗ 230V 50/60 Гц зажим под винт ; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики LC1D95P7

Ширина 85 мм
Высота 127 мм
Глубина 130 мм
Вес 1.61 кг
Основные характеристики
Наименование продукта TeSys D
Описание полюсов 3P
Напряжение цепи управления 230 V переменный ток 50/60 Гц
Применение контактора активная нагрузка
управление электродвигателем
Категория применения AC-1
AC-3
AC-4
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
[ue] номинальное рабочее напряжение силовая цепь: <= 300 В постоянный ток 25...400 Hz
силовая цепь: <= 1000 V переменный ток
Мощность двигателя, квт 45 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
55 кВт в 500 V переменный ток 50/60 Гц (AC-3)
45 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
45 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
15 кВт в 400 V переменный ток 50/60 Гц (AC-4)
25 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
45 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
Мощность двигателя, л.с. 20 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
7.5 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
15 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
25 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления пер. ток в 50/60 Гц
[ith] условный тепловой ток на открытом воздухе 10 А в <60 °C для цепь сигнализации
125 А в <60 °C для силовая цепь
Номинальная включающая способность irms 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1100 А в 440 V для силовая цепь в соответствии с IEC 60947
Соответствующий номинал предохранителя 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
200 А gG в <= 690 V координация тип 1 для силовая цепь
160 А gG в <= 690 V координация тип 2 для силовая цепь
[ui] номинальное напряжение изоляции силовая цепь: 600 В CSA сертифицированный
силовая цепь: 600 В UL сертифицированный
силовая цепь: 1000 В в соответствии с IEC 60947-4-1
цепь сигнализации: 690 В в соответствии с IEC 60947-1
цепь сигнализации: 600 В CSA сертифицированный
цепь сигнализации: 600 В UL сертифицированный
Момент затяжки цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
цепь управления: 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
силовая цепь: 9 Н-м - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм
силовая цепь: 9 Н-м - разъем шестигранный 4 мм
Номинальная отключающая способность 1100 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление 0.8 мОм - Ith 125 А 50 Гц для силовая цепь
Монтажная опора монтаж на панель
рейка
Время работы 20...35 мс включение
6...20 мс отключение
Механическая износостойкость 4 млн. циклов
Категория перенапряжения III
Мощность, рассеиваемая одним полюсом 12.5 Вт AC-1
7.2 Вт AC-3
Защитная крышка с
Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Серия TeSys
[ie] номинальный рабочий ток 125 А 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь
95 А 60 °C) в <= 440 V переменный ток AC-3 для силовая цепь
Серия продукта TeSys D
Краткое название устройства LC1D
Конфигурация главных контактов 3 Н.О.
Тип продукта контактор
[up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947
Вспомогательные контакты 1 Н.О. + 1 Н.З.
Соединения – клеммы цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий без наконечника
силовая цепь: разъем 2 кабель (-и) 4-25 мм²гибкий без наконечника
силовая цепь: разъем 1 кабель (-и) 4-50 мм²гибкий с кабельным наконечником
силовая цепь: разъем 2 кабель (-и) 4-16 мм²гибкий с кабельным наконечником
силовая цепь: разъем 1 кабель (-и) 4-50 мм²жесткий кабель без наконечника
силовая цепь: разъем 2 кабель (-и) 4-25 мм²жесткий кабель без наконечника
Максимальная частота коммутации 3600 цикл/ч в <60 °C
[icw] номинальный кратковременно допустимый ток 1100 А в <40 °C - 1 с для силовая цепь
135 А в <40 °C - 10 мин для силовая цепь
800 А в <40 °C - 10 с для силовая цепь
400 А в <40 °C - 1 мин для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Электрическая износостойкость 1.2 млн. циклов 95 А AC-3 при Ue <= 440 V
1.3 млн. циклов 125 А AC-1 при Ue <= 440 V
Сертификаты LROS (Lloyds register of shipping)
DNV
ГОСТ
RINA
CCC
BV
GL
Дополнительные характеристики
Код совместимости LC1D
Потребляемая мощность при срабатывании 245-245 В·А 60 Hz 0.75 20 °C)
245-245 В·А 50 Гц 0.75 20 °C)
Сопротивление изоляции > 10 МОм для цепь сигнализации
Минимальный коммутируемый ток 5 мА для цепь сигнализации
Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc переменный ток 60 Hz 55 °C)
отпускание: 0,3...0,6 Uc переменный ток 50/60 Hz 55 °C)
находится в состоянии работы: 0,8...1,1 Uc переменный ток 50 Hz 55 °C)
Потребляемая мощность при удержании, в·а 26-26 В·А 60 Hz 0.3 20 °C)
26-26 В·А 50 Гц 0.3 20 °C)
Теплоотдача 6-10 Вт в 50/60 Гц
Минимальное коммутируемое напряжение 17 В для цепь сигнализации
Технология использования катушек без встроенного модуля защиты от перегрузок
Время без перекрытия 1.5 мс при снятии напряжения между НЗ и НО контактом
1.5 мс при подаче напряжения между НЗ и НО контактом
Частота цепи сигнализации 25...400 Гц
Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Контактная совместимость M11
Диапазон мощности 55-100 кВт в 480-500 В 3 фазы
15-25 кВт в 200-240 В 3 фазы
30-50 кВт в 380-440 В 3 фазы
30-50 кВт в 480-500 В 3 фазы
Тип пускателя контактор прямого пуска
Напряжение катушки контактора 230 В пер. ток стандартный
Экологичность предложения
Регламент reach Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs да
Не содержит ртути да
Экологическая отчетнсть ENVPEP110205EN
Статус устойчивого продукта Грин Премиум продукция
Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая X
Профиль кругооборота N/A
Директива ec rohs Соответствует
Не содержит токсичных тяжелых металлов да
Условия эксплуатации
Степень загрязнения 3
Огнестойкость V1 в соответствии с UL 94
850 °C в соответствии с IEC 60695-2-1
Рабочая температура -5-60 °C
Рабочая высота 3000 м без ухудшения номинальных значений
Защитное исполнение TH в соответствии с IEC 60068-2-30
Допустимая температура воздуха вокруг устройства -40-70 °C при Uc
Степень защиты ip IP20 лицевая панель в соответствии с IEC 60529
Температура окружающей среды при хранении -60-80 °C
Механическая стойкость вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
удары контактор разомкнут: 8 g (ном.) в течение 11 мс
вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
удары контактор замкнут: 10 gn в течение 11 мс
