| Ширина | 163.3 мм |
| Высота | 162 мм |
| Глубина | 171 мм |
| Вес | 3.43 кг |
| Основные характеристики |

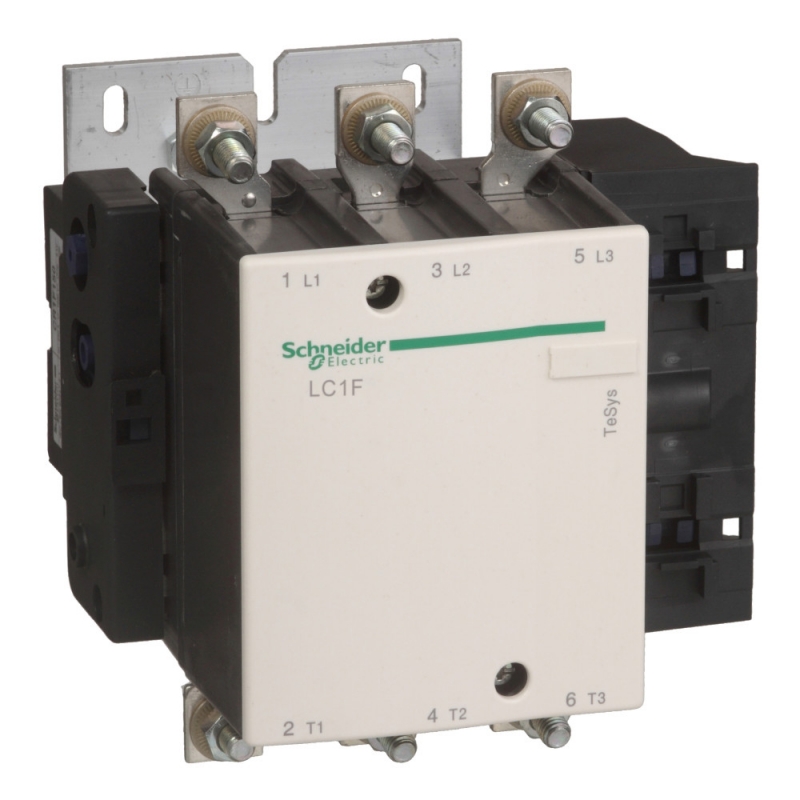

| Наименование продукта | TeSys F |
| Описание полюсов | 3P |
| Напряжение цепи управления | 230 V переменный ток 40...400 Hz |
| Применение контактора | активная нагрузка
управление электродвигателем |
| Категория применения | AC-3
AC-4
AC-1 |
| [ue] номинальное рабочее напряжение | <= 690 V переменный ток 50/60 Гц |
| Мощность двигателя, квт | 55 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
59 кВт в 415 V переменный ток 50/60 Гц (AC-3)
59 кВт в 440 V переменный ток 50/60 Гц (AC-3)
75 кВт в 500 V переменный ток 50/60 Гц (AC-3)
80 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
30 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
18.5 кВт в 400 V переменный ток 50/60 Гц (AC-4) |
| Тип цепи управления | пер. ток в 40...400 Hz |
| Серия | TeSys |
| [ie] номинальный рабочий ток | 200 А 40 °C) в <= 440 V AC-1
115 А 55 °C) в <= 440 V AC-3 |
| Серия продукта | TeSys F |
| Краткое название устройства | LC1F |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Код совместимости | LC1F |
| Момент затяжки | силовая цепь: 10 Н-м
цепь управления: 1.2 Н-м |
| Потребляемая мощность при срабатывании | 550-550 В·А 50 Гц 0.3 20 °C)
660-660 В·А 60 Hz 0.3 20 °C) |
| Механическая износостойкость | 10 млн. циклов |
| Категория перенапряжения | III |
| [ith] условный тепловой ток на открытом воздухе | 200 А в <40 °C |
| Соответствующий номинал предохранителя | 125 А aM в <= 440 V
200 А gG в <= 440 V |
| Стандарты | IEC 60947-1
IEC 60947-4-1
EN 60947-1
JIS C8201-4-1
EN 60947-4-1 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C)
отпускание: 0,35...0,55 Uc 50/60 Hz 55 °C) |
| Время работы | 35 мс включение (при Uc)
130 мс отключение (при Uc) |
| Потребляемая мощность при удержании, в·а | 45-45 В·А 50 Гц 0.3 20 °C)
55-55 В·А 60 Hz 0.3 20 °C) |
| Теплоотдача | 12-16 Вт |
| Мощность, рассеиваемая одним полюсом | 15 Вт AC-1
5 Вт AC-3 |
| Номинальная отключающая способность | 920 А в соответствии с IEC 60947-4-1 |
| Среднее полное сопротивление | 0.37 мОм - Ith 200 А 50 Гц |
| Соединения – клеммы | силовая цепь: шина 2 кабель (-и) - сечение шины: 20 x 3 mm
силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 95-95 мм²
силовая цепь: разъем 1 кабель (-и) 95-95 мм²
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: болтовое соединение |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [icw] номинальный кратковременно допустимый ток | 1100 А в <40 °C - 10 с
640 А в <40 °C - 30 с
520 А в <40 °C - 1 мин
400 А в <40 °C - 3 мин
320 А в <40 °C - 10 мин |
| Максимальная частота коммутации | 2400 цикл/ч в <55 °C |
| Сертификаты | LROS (Lloyds register of shipping)
RMRoS
CCC
ABS
CB
RINA
DNV
UL
BV |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP111201EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI111214EN_V1 |
| Директива ec rohs | Соответствует |
| Условия эксплуатации |
| Рабочая температура | -5-55 °C |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH |
| Допустимая температура воздуха вокруг устройства | -40-70 °C |
| Степень защиты ip | IP2x лицевая панель с ограждениями в соответствии с IEC 60529
IP2x лицевая панель с ограждениями в соответствии с VDE 0106 |
| Температура окружающей среды при хранении | -60-80 °C |
