Контактор Schneider Electric LC1F185M7 TeSys F 3P 185 A 220V50/60 Гц

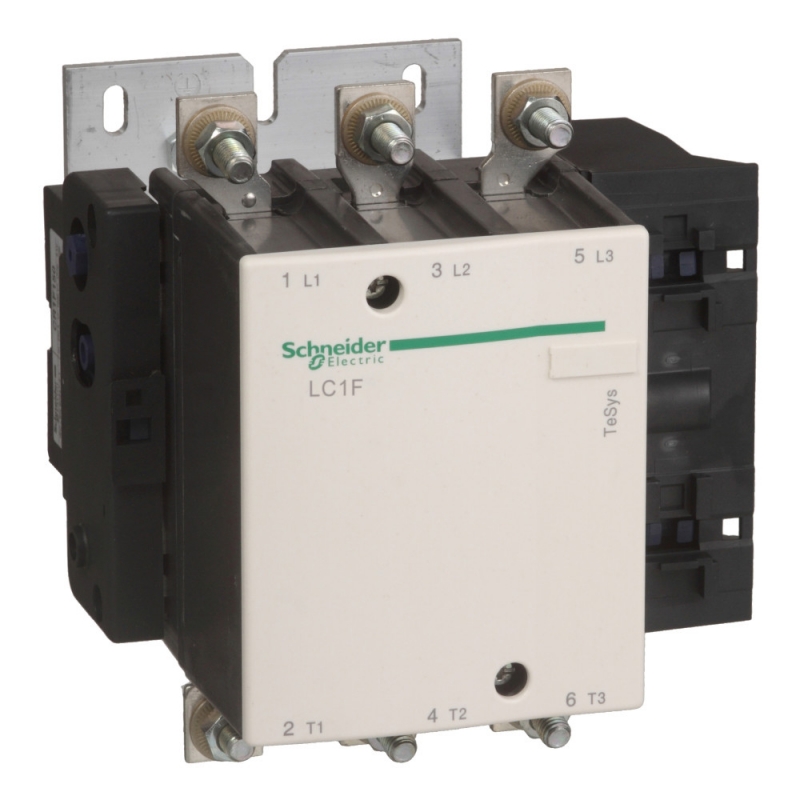

Фото 1: Контактор Schneider Electric LC1F185M7 TeSys F 3P 185 A 220V50/60 Гц
Код товара: 2588426
Цена: 29 366 руб.
Добавить в запрос:
Наличие и срок поставки уточняйте у менеджера. Товар новый в заводской упаковке с маркировкой LC1F185M7 и гарантией производителя. Продажа только юридическим лицам и ИП по безналичному расчету с НДС. Цена не явлется публичной офертой, конечная стоимость указывается в счете. Доставка по России транспортными компаниями.

Описание

Наименование, заводской артикул: Schneider Electric LC1F185M7; Описание: Контактор 3P 185 A 220V50/60 Гц; Производитель: корпорация Schneider Electric, система менеджмента соответствует стандартам ISO 9001:2015 и ISO 14001:2015. Штаб-квартира 43-45, boulevard Franklin Roosevelt F- 92505 Rueil Malmaison Cedex, France. Испытания и сертификация: независимые испытания в международных центрах KEMA (Нидерланды), SEMKO (Швеция), TUV (Германия) и другие.

Характеристики LC1F185M7

Ширина 168.5 мм
Высота 174 мм
Глубина 181 мм
Вес 4.65 кг
Основные характеристики
Наименование продукта TeSys F
Описание полюсов 3P
Напряжение цепи управления 220 В переменный ток 40...400 Hz
Применение контактора управление электродвигателем
активная нагрузка
Категория применения AC-3
AC-4
AC-1
Тип цепи управления пер. ток в 40...400 Hz
Номинальная отключающая способность 1480 А в соответствии с IEC 60947-4-1
Среднее полное сопротивление 0.33 мОм - Ith 275 А 50 Гц
Мощность, рассеиваемая одним полюсом 12 Вт AC-3
25 Вт AC-1
Серия TeSys
Серия продукта TeSys F
Краткое название устройства LC1F
Конфигурация главных контактов 3 Н.О.
Тип продукта контактор
Дополнительные характеристики
Монтажная опора монтаж на панель
[ue] номинальное рабочее напряжение <= 460 В постоянный ток
<= 690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Код совместимости LC1F
Момент затяжки цепь управления: 1.2 Н-м
силовая цепь: 18 Н-м
Потребляемая мощность при срабатывании 970-970 В·А 60 Hz 0.3 20 °C)
805-805 В·А 50 Гц 0.3 20 °C)
Механическая износостойкость 10 млн. циклов
[ith] условный тепловой ток на открытом воздухе 275 А в <40 °C
Соответствующий номинал предохранителя 200 А aM в <= 440 V
315 А gG в <= 440 V
Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C)
отпускание: 0,35...0,55 Uc 50/60 Hz 55 °C)
Время работы 35 мс включение (при Uc)
130 мс отключение (при Uc)
Потребляемая мощность при удержании, в·а 55-55 В·А 50 Гц 0.3 20 °C)
66-66 В·А 60 Hz 0.3 20 °C)
Мощность двигателя, квт 90 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
100 кВт в 415 V переменный ток 50/60 Гц (AC-3)
100 кВт в 440 V переменный ток 50/60 Гц (AC-3)
110 кВт в 500 V переменный ток 50/60 Гц (AC-3)
110 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
55 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
33 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Диапазон мощности 30-50 кВт в 200-240 В 3 фазы
55-100 кВт в 200-240 В 3 фазы
55-100 кВт в 380-440 В 3 фазы
55-100 кВт в 480-500 В 3 фазы
110-220 кВт в 480-500 В 3 фазы
Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: шина 2 кабель (-и) - сечение шины: 25 x 3 mm
силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 150-150 мм²
силовая цепь: разъем 1 кабель (-и) 150-150 мм²
силовая цепь: болтовое соединение
[up] номинальное импульсное выдерживаемое напряжение 8 кВ
[icw] номинальный кратковременно допустимый ток 1500 А в <40 °C - 10 с
920 А в <40 °C - 30 с
740 А в <40 °C - 1 мин
500 А в <40 °C - 3 мин
400 А в <40 °C - 10 мин
Тип пускателя контактор прямого пуска
Максимальная частота коммутации 2400 цикл/ч в <55 °C
Напряжение катушки контактора 220 В пер. ток стандартный
[ie] номинальный рабочий ток 275 А 40 °C) в <= 440 V AC-1
185 А 55 °C) в <= 440 V AC-3
Условия эксплуатации
Стандарты IEC 60947-4-1
JIS C8201-4-1
EN 60947-4-1
IEC 60947-1
EN 60947-1
Категория перенапряжения III
Рабочая температура -5-55 °C
Теплоотдача 18-24 Вт
Рабочая высота 3000 м без ухудшения номинальных значений
Защитное исполнение TH
Допустимая температура воздуха вокруг устройства -40-70 °C
Степень защиты ip IP2x лицевая панель с ограждениями в соответствии с IEC 60529
IP2x лицевая панель с ограждениями в соответствии с VDE 0106
Сертификаты LROS (Lloyds register of shipping)
RMRoS
UL
BV
RINA
CSA
DNV
ABS
CB
Температура окружающей среды при хранении -60-80 °C
Экологичность предложения
Регламент reach Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs да
Не содержит ртути да
Экологическая отчетнсть ENVPEP080208EN
Статус устойчивого продукта Грин Премиум продукция
Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Профиль кругооборота ENVEOLI100418
Директива ec rohs Соответствует
