| Ширина | 168.5 мм |
| Высота | 197 мм |
| Глубина | 181 мм |
| Вес | 4.75 кг |
| Основные характеристики |

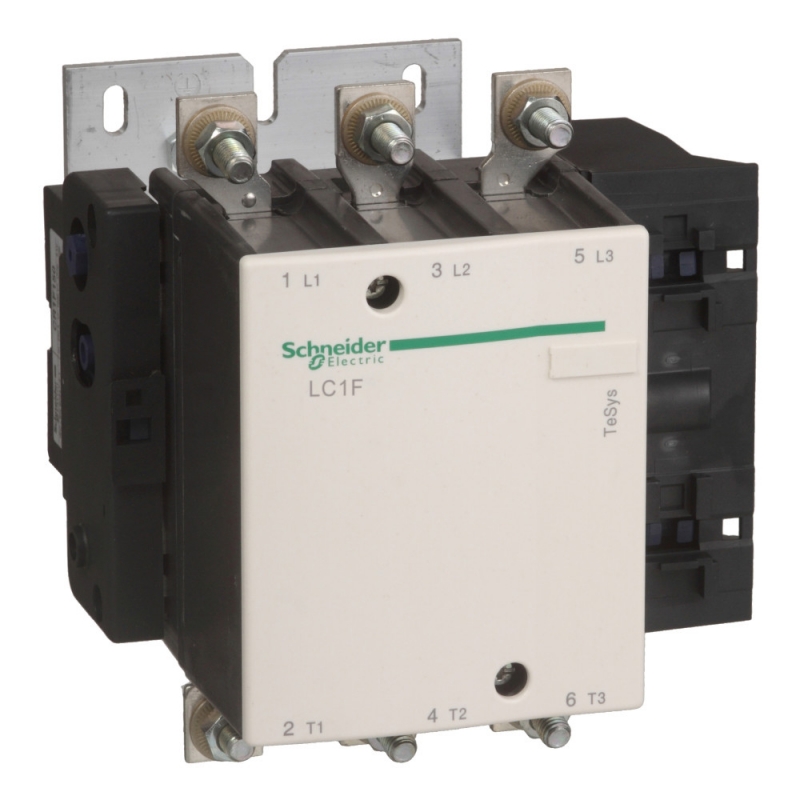

| Наименование продукта | TeSys F |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220 В переменный ток 40...400 Hz |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-1
AC-4
AC-3 |
| Тип цепи управления | пер. ток в 40...400 Hz |
| Номинальная отключающая способность | 1800 А в соответствии с IEC 60947-4-1 |
| Среднее полное сопротивление | 0.32 мОм - Ith 315 А 50 Гц |
| Мощность, рассеиваемая одним полюсом | 32 Вт AC-1
16 Вт AC-3 |
| Серия | TeSys |
| Серия продукта | TeSys F |
| Краткое название устройства | LC1F |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Степень защиты ip | IP20 лицевая панель с ограждениями в соответствии с IEC 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ue] номинальное рабочее напряжение | <= 460 В постоянный ток
<= 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Код совместимости | LC1F |
| Момент затяжки | цепь управления: 1.2 Н-м
силовая цепь: 35 Н-м |
| Потребляемая мощность при срабатывании | 970-970 В·А 60 Hz 0.3 20 °C)
805-805 В·А 50 Гц 0.3 20 °C) |
| Механическая износостойкость | 10 млн. циклов |
| [ith] условный тепловой ток на открытом воздухе | 315 А в |
| Соответствующий номинал предохранителя | 315 А gG в <= 440 V
250 А aM в <= 440 V |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc 50/60 Hz 55 °C)
отпускание: 0,35...0,55 Uc 50/60 Hz 55 °C) |
| Время работы | 35 мс включение (при Uc)
130 мс отключение (при Uc) |
| Потребляемая мощность при удержании, в·а | 55-55 В·А 50 Гц 0.3 20 °C)
66-66 В·А 60 Hz 0.3 20 °C) |
| Мощность двигателя, квт | 110 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
110 кВт в 415 V переменный ток 50/60 Гц (AC-3)
110 кВт в 440 V переменный ток 50/60 Гц (AC-3)
129 кВт в 500 V переменный ток 50/60 Гц (AC-3)
129 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
63 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
40 кВт в 400 V переменный ток 50/60 Гц (AC-4) |
| Диапазон мощности | 55-100 кВт в 200-240 В 3 фазы
110-220 кВт в 480-500 В 3 фазы
110-220 кВт в 380-440 В 3 фазы |
| Соединения – клеммы | цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm
силовая цепь: клеммы с кольцевыми наконечниками 1 кабель (-и) 185-185 мм²
силовая цепь: разъем 1 кабель (-и) 185-185 мм²
силовая цепь: болтовое соединение |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [icw] номинальный кратковременно допустимый ток | 1800 А в 1000 А в 850 А в 560 А в 440 А в |
| Тип пускателя | контактор прямого пуска |
| Максимальная частота коммутации | 2400 цикл/ч в |
| Напряжение катушки контактора | 220 В пер. ток стандартный |
| [ie] номинальный рабочий ток | 315 А 40 °C) в <= 440 V AC-1
225 А 55 °C) в <= 440 V AC-3 |
| Условия эксплуатации |
| Стандарты | IEC 60947-1
JIS C8201-4-1
EN 60947-1
IEC 60947-4-1
EN 60947-4-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Теплоотдача | 18-24 Вт |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH |
| Допустимая температура воздуха вокруг устройства | -40-70 °C |
| Сертификаты | RINA
BV
CSA
UL
LROS (Lloyds register of shipping)
DNV
RMRoS
ABS
CB |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP080208EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI100418 |
| Директива ec rohs | Соответствует |
