| Ширина | 213 мм |
| Высота | 206 мм |
| Глубина | 219 мм |
| Вес | 9.1 кг |
| Основные характеристики |

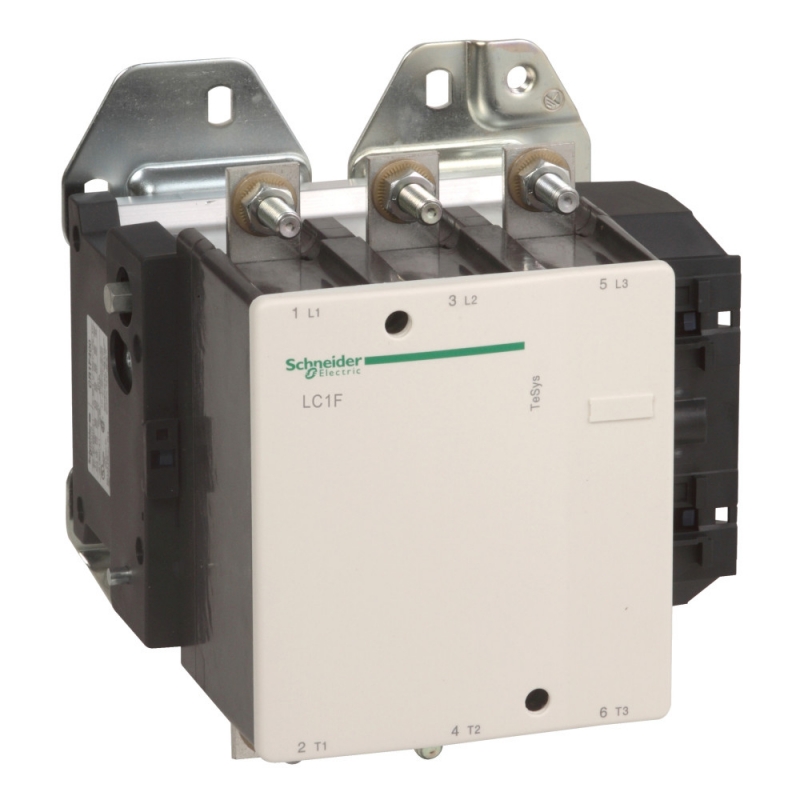

| Наименование продукта | TeSys F |
| Описание полюсов | 3P |
| Напряжение цепи управления | 230 V переменный ток 40...400 Hz |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-1
AC-3
AC-4 |
| Тип цепи управления | пер. ток в 40...400 Hz |
| Номинальная отключающая способность | 3200 А в соответствии с IEC 60947-4-1 |
| Среднее полное сопротивление | 0.26 мОм - Ith 500 А 50 Гц |
| Мощность, рассеиваемая одним полюсом | 65 Вт AC-1
42 Вт AC-3 |
| Серия | TeSys |
| Серия продукта | TeSys F |
| Краткое название устройства | LC1F |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель |
| [ue] номинальное рабочее напряжение | <= 1000 V переменный ток 50/60 Гц
<= 460 В постоянный ток |
| [ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Код совместимости | LC1F |
| Момент затяжки | цепь управления: 1.2 Н-м
силовая цепь: 35 Н-м |
| Потребляемая мощность при срабатывании | 1075-1075 В·А 40...400 Hz 0.9 20 °C) |
| Механическая износостойкость | 10 млн. циклов |
| [ith] условный тепловой ток на открытом воздухе | 500 А в |
| Соответствующий номинал предохранителя | 400 А aM в <= 440 V
500 А gG в <= 440 V |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
отпускание: 0,3...0,5 Uc 40...400 Hz 55 °C) |
| Время работы | 40...65 мс включение
100...170 мс отключение |
| Потребляемая мощность при удержании, в·а | 15-15 В·А 40...400 Hz 0.9 20 °C) |
| Мощность двигателя, квт | 75 кВт в 400 V переменный ток 50/60 Гц (AC-4)
200 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
220 кВт в 415 V переменный ток 50/60 Гц (AC-3)
250 кВт в 440 V переменный ток 50/60 Гц (AC-3)
257 кВт в 500 V переменный ток 50/60 Гц (AC-3)
280 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
185 кВт в 1000 V переменный ток 50/60 Гц (AC-3)
110 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) |
| Диапазон мощности | 110-220 кВт в 480-500 В 3 фазы
110-220 кВт в 380-440 В 3 фазы
110-220 кВт в 200-240 В 3 фазы
250-500 кВт в 480-500 В 3 фазы |
| Соединения – клеммы | цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником
цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника
цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника
силовая цепь: шина 2 кабель (-и) - сечение шины: 30 x 5 мм
силовая цепь: клеммы с кольцевыми наконечниками 2 кабель (-и) 150-150 мм²
силовая цепь: болтовое соединение |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [icw] номинальный кратковременно допустимый ток | 3600 А в 2400 А в 1700 А в 1200 А в 1000 А в |
| Тип пускателя | контактор прямого пуска |
| Максимальная частота коммутации | 2400 цикл/ч в |
| Напряжение катушки контактора | 230 В пер. ток стандартный |
| [ie] номинальный рабочий ток | 500 А 40 °C) в <= 440 V переменный ток AC-1
400 А 55 °C) в <= 440 V переменный ток AC-3 |
| Условия эксплуатации |
| Стандарты | EN 60947-1
EN 60947-4-1
IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1 |
| Категория перенапряжения | III |
| Рабочая температура | -5-55 °C |
| Теплоотдача | 14-14 Вт |
| Рабочая высота | 3000 м без ухудшения номинальных значений |
| Защитное исполнение | TH |
| Допустимая температура воздуха вокруг устройства | -40-70 °C |
| Степень защиты ip | IP20 лицевая панель с ограждениями в соответствии с IEC 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Сертификаты | ABS
CSA
UL
BV
DNV
RMRoS
LROS (Lloyds register of shipping)
CB
RINA |
| Температура окружающей среды при хранении | -60-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1505009EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI1505009EN |
| Директива ec rohs | Соответствует |
