| Глубина | 57 мм |
| Основные характеристики |

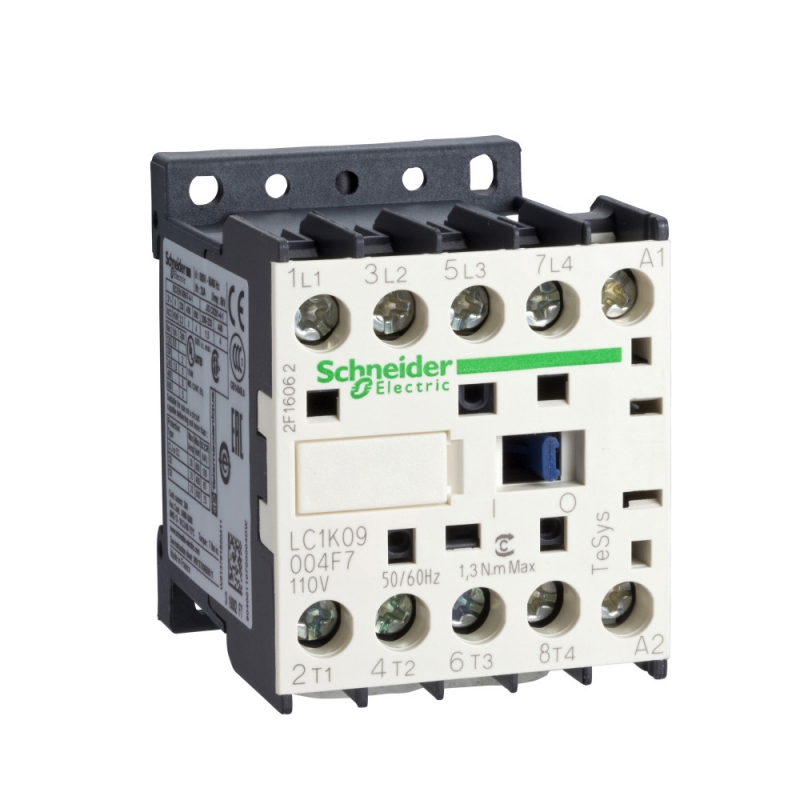

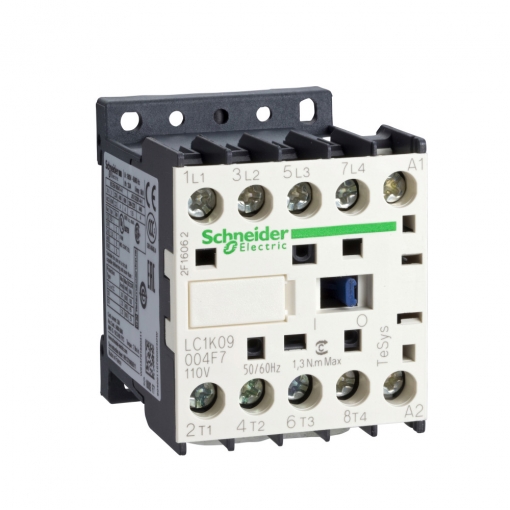

| Наименование продукта | TeSys K |
| Применение контактора | активная нагрузка |
| Область применения | управление |
| Серия | TeSys |
| Серия продукта | TeSys K |
| Тип продукта | контактор |
| Дополнительные характеристики |
| Монтажная опора | монтаж на панель
рейка |
| Описание полюсов | 4P |
| [ue] номинальное рабочее напряжение | силовая цепь: 690 V переменный ток 50/60 Гц |
| [ui] номинальное напряжение изоляции | силовая цепь: 600 В в соответствии с UL 508
силовая цепь: 690 В в соответствии с IEC 60947-4-1
силовая цепь: 600 В в соответствии с CSA C22.2 № 14 |
| Код совместимости | LC1K |
| Момент затяжки | 1.3 Н-м - винтовой зажим - с помощью отвертки Philips No 2
1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм |
| Напряжение цепи управления | 220...230 V переменный ток 50/60 Гц |
| Потребляемая мощность при срабатывании | 30-30 В·А 20 °C) |
| Механическая износостойкость | 10 млн. циклов |
| Категория перенапряжения | III |
| [ith] условный тепловой ток на открытом воздухе | 20 А в <50 °C для силовая цепь |
| Соответствующий номинал предохранителя | 25 А gG в <= 440 V для силовая цепь
25 А aM для силовая цепь |
| Номинальная включающая способность irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с IEC 60947 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,8...1,15 Uc 50 °C)
отпускание: 0,2...0,75 Uc 50 °C) |
| Время работы | 10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта
15...25 мс отключение катушки и замыкание Н.З. контакта
5...15 мс отключение катушки и размыкание Н.О. контакта |
| Потребляемая мощность при удержании, в·а | 4.5-4.5 В·А 20 °C) |
| Теплоотдача | 1.3-1.3 Вт |
| Частота цепи сигнализации | <= 400 Гц |
| Категория применения | AC-1 |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 110 А в 415 V в соответствии с IEC 60947
110 А в 440 V в соответствии с IEC 60947
80 А в 500 V в соответствии с IEC 60947
110 А в 220...230 V в соответствии с IEC 60947
110 А в 380...400 V в соответствии с IEC 60947
70 А в 660...690 V в соответствии с IEC 60947 |
| Среднее полное сопротивление | 3 мОм - Ith 20 А 50 Гц для силовая цепь |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Соединения – клеммы | винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель
винтовой зажим 1 кабель (-и) 0.75-4 мм²гибкий без наконечника
винтовой зажим 1 кабель (-и) 0.34-2.5 мм²гибкий с кабельным наконечником
винтовой зажим 2 кабель (-и) 1.5-4 мм²жесткий кабель
винтовой зажим 2 кабель (-и) 0.75-4 мм²гибкий без наконечника
винтовой зажим 2 кабель (-и) 0.34-1.5 мм²гибкий с кабельным наконечником |
| Электрическая износостойкость | 0.18 млн. циклов 20 А AC-1 при Ue <= 440 V |
| [up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Механическая стойкость | удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор закрытый, по оси Z: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси Z: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 |
| Максимальная частота коммутации | 3600 цикл/ч |
| Конфигурация главных контактов | 2 Н.О. + 2 Н.З. |
| Условия эксплуатации |
| Стандарты | BS 5424
IEC 60947
NF C 63-110
VDE 0660 |
| Огнестойкость | V1 в соответствии с UL 94
требование 2 в соответствии с NF F 16-101
требование 2 в соответствии с NF F 16-102 |
| Рабочая высота | 2000 м без ухудшения номинальных значений |
| Защитное исполнение | TC в соответствии с IEC 60068
TC в соответствии с DIN 50016 |
| Степень защиты ip | IP2x в соответствии с VDE 0106 |
| Сертификаты | UL
CSA |
| Температура окружающей среды при хранении | -50-80 °C |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1503003EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI1503003EN |
| Директива ec rohs | Соответствует |
