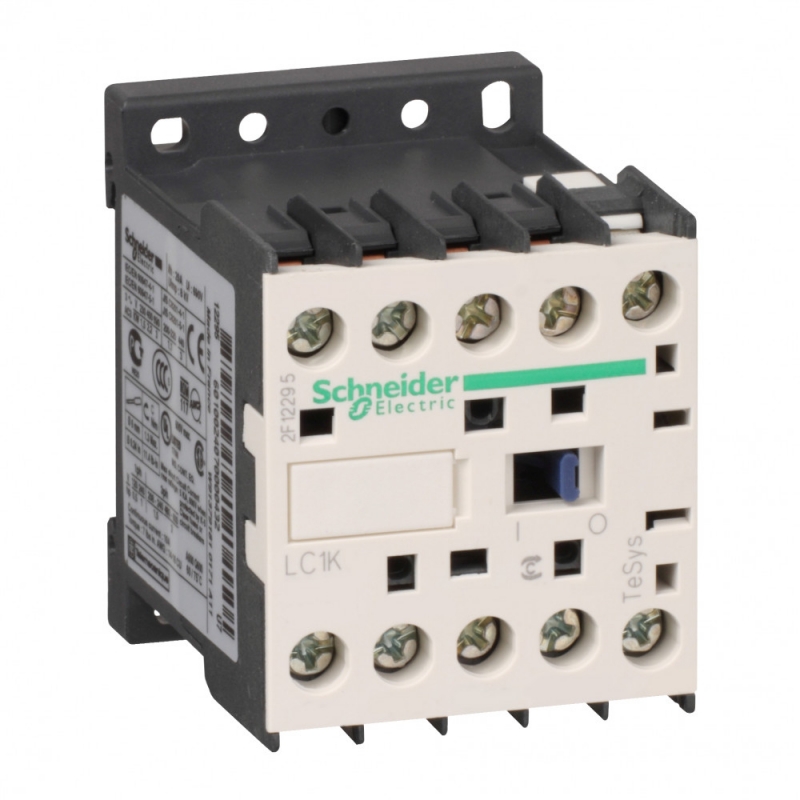

| Наименование продукта | TeSys K |
| Описание полюсов | 3P |
| Напряжение цепи управления | 220...230 V переменный ток 50/60 Гц |
| Применение контактора | управление электродвигателем
активная нагрузка |
| Категория применения | AC-4
AC-1
AC-3 |
| Область применения | управление |
| Мощность двигателя, квт | 2.2 кВт в 220...230 V переменный ток 50/60 Гц AC-3
4 кВт в 380...415 V переменный ток 50/60 Гц AC-3
4 кВт в 440 V переменный ток 50/60 Гц AC-3
4 кВт в 480 V переменный ток 50/60 Гц AC-3
4 кВт в 500...600 В переменный ток 50/60 Гц AC-3
4 кВт в 660...690 V переменный ток 50/60 Гц AC-3
2.2 кВт в 400 V переменный ток 50/60 Гц AC-4 |
| Тип цепи управления | пер. ток в 50/60 Гц |
| Номинальная отключающая способность | 110 А в 415 V в соответствии с IEC 60947
110 А в 440 V в соответствии с IEC 60947
80 А в 500 V в соответствии с IEC 60947
110 А в 220...230 V в соответствии с IEC 60947
110 А в 380...400 V в соответствии с IEC 60947
70 А в 660...690 V в соответствии с IEC 60947 |
| Среднее полное сопротивление | 3 мОм - Ith 20 А 50 Гц для силовая цепь |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Серия | TeSys |
| [ie] номинальный рабочий ток | 20 А 50 °C) в <= 440 V переменный ток AC-1 для силовая цепь
9 А в <= 440 V переменный ток AC-3 для силовая цепь
16 А 70 °C) в 690 V переменный ток AC-1 для силовая цепь |
| Серия продукта | TeSys K |
| Краткое название устройства | LC1K |
| Конфигурация главных контактов | 3 Н.О. |
| Тип продукта | контактор |
| Вспомогательные контакты | 1 Н.З. |
| Дополнительные характеристики |
| Код совместимости | LC1K |
| Потребляемая мощность при срабатывании | 30-30 В·А 20 °C) |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| [ith] условный тепловой ток на открытом воздухе | 20 А в <50 °C для силовая цепь
10 А в <50 °C для цепь сигнализации |
| Соответствующий номинал предохранителя | 25 А gG в <= 440 V для силовая цепь
25 А aM для силовая цепь
10 А gG для цепь сигнализации в соответствии с IEC 60947
10 А gG для цепь сигнализации в соответствии с VDE 0660 |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Номинальная включающая способность irms | 110 А переменный ток для силовая цепь в соответствии с NF C 63-110
110 А переменный ток для силовая цепь в соответствии с IEC 60947
110 А переменный ток для цепь сигнализации в соответствии с IEC 60947 |
| Пределы напряжения цепи управления | находится в состоянии работы: 0,8...1,15 Uc 50 °C)
отпускание: 0,2...0,75 Uc 50 °C) |
| Время работы | 10...20 мс отключение катушки и размыкание Н.О. контакта
10...20 мс включение катушки замыкание Н.О. контакта |
| Потребляемая мощность при удержании, в·а | 4.5-4.5 В·А 20 °C) |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Инструкции по завершению срока службы продукта | 0.5 мм |
| Частота цепи сигнализации | <= 400 Гц |
| Тип вспом. контактов | тип мгновенный 1 Н.З. |
| Защитное исполнение | TC в соответствии с IEC 60068
TC в соответствии с DIN 50016 |
| Механическая стойкость | удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор закрытый, по оси Y: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор закрытый, по оси Z: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси X: 6 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси Y: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
удары контактор открытый, по оси Z: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27
вибрации контактор замкнут: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 |
| Максимальная частота коммутации | 3600 цикл/ч |
| Экологичность предложения |
| Регламент reach | Содержание особо опасных веществ не превышает пороговую величину |
| Информация об исключениях по регламенту rohs | да |
| Не содержит ртути | да |
| Экологическая отчетнсть | ENVPEP1503003EN |
| Статус устойчивого продукта | Грин Премиум продукция |
| Weee | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Регламент rohs китая | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Профиль кругооборота | ENVEOLI1503003EN |
| Директива ec rohs | Соответствует |
| Условия эксплуатации |
| Огнестойкость | V1 в соответствии с UL 94
требование 2 в соответствии с NF F 16-101
требование 2 в соответствии с NF F 16-102 |
| Категория перенапряжения | III |
| Теплоотдача | 1.3-1.3 Вт |
| Рабочая высота | 2000 м без ухудшения номинальных значений |
