Описание

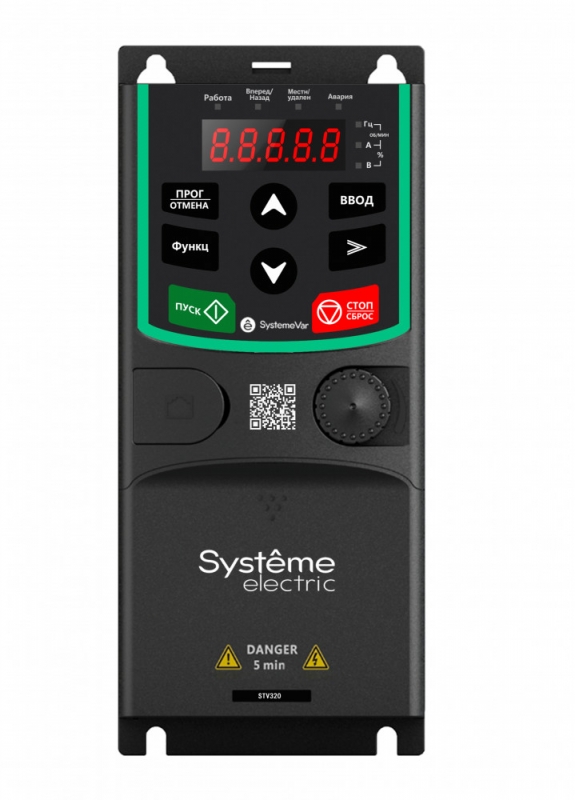

Наименование: STV320SU22M2. Производитель: Systeme Electric. Артикул: STV320SU22M2. Мощность: 2.2кВт. Напряжение: 220-240 B (-15% / +10%) 1ф. Степерь защиты: IP20. Серия: SystemeVar STV320.
Характеристики STV320SU22M2
Выходное напряжение 0…напряжение питания В.
Выходная частота 0…400 Гц.
Тип управления SVPWM, SVC.
Тип электродвигателя асинхронный.
Диапазон регулирования скорости Асинхронный электродвигатель 1: 100 (SVC).
Точность регулирования скорости ±0,2% (SVC).
Колебания скорости ±0,3 % (SVC).
Отклик на крутящий момент < 20 мс (SVC).
Точность регулирования крутящего момента 10% (SVC).
Перегрузочная способность 150% в течение 60с, 180% в течение 10с, 200% в течение 1с
Режим настройки частоты включает цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол.
Функция автоматического регулирования напряжения обеспечивает поддержку постоянного выходного напряжения при изменении напряжения в сети.
Функция защиты от неисправностей осуществляет множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и т. д.
Аналоговые входы STV320: 2 входа, AI2: 0-10В/0-20мА, AI3: -10-10В | STV320S: 1 вход, AI2: 0-10В/0-20мА.
Аналоговые выходы STV320: 2 выхода, AO1/AO2: 0-10В/0-20мА; STV320S: нет.
Цифровые входы STV320: четыре обычных входа. Максимальная частота: 1 кГц. Один высокоскоростной вход. Максимальная частота: 50 кГц | STV320S: три обычных входа. Максимальная частота: 1 кГц.
Цифровые выходы STV320: одна клемма Y.
Релейный выход STV320: два программируемых релейных выхода. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В | STV320S: один программируемый релейный выход. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В.
Поддерживает настенный монтаж и монтаж на DIN-рейку.
Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности.
Степень защиты IP20.
2 уровень загрязнения воздуха.
Воздушное, принудительное охлаждение.
Дополнительные внешние ЭМС-фильтры соответствуют требованиям стандартов IEC61800-3 C3 и IEC61800-3 C2. Технические параметры | Степень защиты (IP) | IP20 (EV006405) | | Высота | 185 мм | | Ширина | 80 мм | | Глубина | 140.5 мм | | С блоком управления | Да | | Поддержка протокола SafetyBUS p | Нет | | Поддержка протокола PROFIsafe | Нет | | Поддержка протокола PROFINET IO | Нет | | Поддержка протокола PROFINET CBA | Нет | | Поддержка протокола Foundation Fieldbus | Нет | | Поддержка протокола EtherNet/IP | Нет | | Поддержка протокола DeviceNet Safety | Нет | | Поддержка протокола AS-Interface Safety at Work | Нет | | Поддержка протокола INTERBUS-Safety | Нет | | Поддержка протокола SERCOS | Нет | | Поддержка протокола других шинных систем | Нет | | Поддержка протокола SUCONET | Нет | | Поддержка протокола DeviceNet | Нет | | Поддержка протокола Data-Highway | Нет | | Поддержка протокола MODBUS | Да | | Поддержка протокола KNX | Нет | | Поддержка протокола INTERBUS | Нет | | Поддержка протокола CAN | Нет | | Поддержка протокола PROFIBUS | Нет | | Поддержка протокола ASI | Нет | | Поддержка протокола TCP/IP | Нет | | Поддержка протокола LON | Нет | | С оптическим интерфейсом | Нет | | Количество HW-интерфейсов RS-485 | 1 | | Количество цифров. выходов | 1 | | Количество цифров. входов | 3 | | Относительная симметрия сети, допуски по частоте | 0.05 % | | Относительная симметрия сети, допуски по напряжению | 0.1 % | | Выходная мощность при номинальном выходном напряжении | 2.2 кВт | | Максимальная частота на выходе | 400 Гц | | Допускается применение в жилых и коммерческих зонах | Нет | | Допускается применение в промышленной зоне | Да | | С встроенными тормозными сопротивлениями | Нет | | Количество вход. фаз | 1 (EV000599) | | Измерение выход. тока | Да А | | Номинальное выходное напряжение | 230 В | | Количество выходных фаз | 3 (EV000069) | | Тип преобразователя | I-Преобразователь тока (EV009292) | | Возможно управление в 4-х квадрантах | Нет | | Частота сети | 50/60 Гц (EV008015) | | Сетевое напряжение | 230 В | | С возможностью подключения ПК (персонального компьютера) | Нет | | Количество аналог. входов | 1 | | Макс. выход при линейной нагрузке при номин. выход. напряжении | 10 | | Макс. выход при квадратичной нагрузке при номин. выход. напряжении | 10 | | Макс. выходное напряжение | 440 | | Номинальный выходной ток I2N | 10 | | Поддержка протокола для BACnet | Нет |
|
|
