Описание

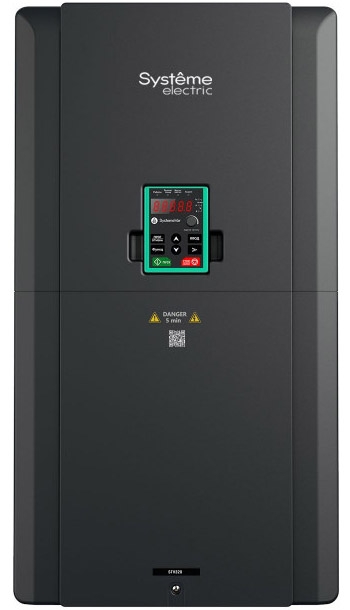

Наименование: STV320D55N4. Производитель: Systeme Electric. Артикул: STV320D55N4. Мощность: 55кВт. Напряжение: 380-440 B (-15% / +10%) 3ф. Степерь защиты: IP20. Серия: SystemeVar STV320.
Характеристики STV320D55N4
Выходное напряжение 0…напряжение питания В. Выходная частота 0…400 Гц. Тип управления SVPWM, SVC. Тип электродвигателя асинхронный. Диапазон регулирования скорости Асинхронный электродвигатель 1: 100 (SVC). Точность регулирования скорости ±0,2% (SVC). Колебания скорости ±0,3 % (SVC). Отклик на крутящий момент < 20 мс (SVC). Точность регулирования крутящего момента 10% (SVC). Перегрузочная способность 150% в течение 60с, 180% в течение 10с, 200% в течение 1с Режим настройки частоты включает цифровой, аналоговый, импульсный, многоступенчатое регулирование скорости, ПЛК, ПИД, коммуникационный протокол. Функция автоматического регулирования напряжения обеспечивает поддержку постоянного выходного напряжения при изменении напряжения в сети. Функция защиты от неисправностей осуществляет множество функций защиты от сбоев: перегрузка по току, перенапряжение, пониженное напряжение, повышенная температура, обрыв фазы и т. д. Аналоговые входы STV320: 2 входа, AI2: 0-10В/0-20мА, AI3: -10-10В | STV320S: 1 вход, AI2: 0-10В/0-20мА. Аналоговые выходы STV320: 2 выхода, AO1/AO2: 0-10В/0-20мА; STV320S: нет. Цифровые входы STV320: четыре обычных входа. Максимальная частота: 1 кГц. Один высокоскоростной вход. Максимальная частота: 50 кГц | STV320S: три обычных входа. Максимальная частота: 1 кГц. Цифровые выходы STV320: одна клемма Y. Релейный выход STV320: два программируемых релейных выхода. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В НО-контакт RO2A, НЗ-контакт RO2B, RO2C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В | STV320S: один программируемый релейный выход. НО-контакт RO1A, НЗ-контакт RO1B, RO1C общий Контактная мощность: 3A/AC 250В, 1A/DC 30В. Поддерживает настенный монтаж и монтаж на DIN-рейку. Диапазон рабочих температур от –10 до +50°C, при температурах свыше +40°C требуется снижение номинальной мощности. Степень защиты IP20. 2 уровень загрязнения воздуха. Воздушное, принудительное охлаждение. Дополнительные внешние ЭМС-фильтры соответствуют требованиям стандартов IEC61800-3 C3 и IEC61800-3 C2. Технические параметры Степень защиты (IP) | IP20 (EV006405) | Высота | 560 мм | Ширина | 282 мм | Глубина | 238 мм | С блоком управления | Да | Поддержка протокола SafetyBUS p | Нет | Поддержка протокола PROFIsafe | Нет | Поддержка протокола PROFINET IO | Нет | Поддержка протокола PROFINET CBA | Нет | Поддержка протокола Foundation Fieldbus | Нет | Поддержка протокола EtherNet/IP | Нет | Поддержка протокола DeviceNet Safety | Нет | Поддержка протокола AS-Interface Safety at Work | Нет | Поддержка протокола INTERBUS-Safety | Нет | Поддержка протокола SERCOS | Нет | Поддержка протокола других шинных систем | Нет | Поддержка протокола SUCONET | Нет | Поддержка протокола DeviceNet | Нет | Поддержка протокола Data-Highway | Нет | Поддержка протокола MODBUS | Да | Поддержка протокола KNX | Нет | Поддержка протокола INTERBUS | Нет | Поддержка протокола CAN | Нет | Поддержка протокола PROFIBUS | Нет | Поддержка протокола ASI | Нет | Поддержка протокола TCP/IP | Нет | Поддержка протокола LON | Нет | С оптическим интерфейсом | Нет | Количество HW-интерфейсов RS-485 | 1 | Количество цифров. выходов | 2 | Количество цифров. входов | 5 | Относительная симметрия сети, допуски по частоте | 0.05 % | Относительная симметрия сети, допуски по напряжению | 0.1 % | Выходная мощность при номинальном выходном напряжении | 55 кВт | Максимальная частота на выходе | 400 Гц | Допускается применение в жилых и коммерческих зонах | Нет | Допускается применение в промышленной зоне | Да | С встроенными тормозными сопротивлениями | Нет | Количество вход. фаз | 3 (EV000069) | Измерение выход. тока | Да А | Номинальное выходное напряжение | 400 В | Количество выходных фаз | 3 (EV000069) | Тип преобразователя | I-Преобразователь тока (EV009292) | Возможно управление в 4-х квадрантах | Нет | Частота сети | 50/60 Гц (EV008015) | Сетевое напряжение | 400 В | С возможностью подключения ПК (персонального компьютера) | Нет | Количество аналог. входов | 2 | Количество аналог. выходов | 2 | Макс. выход при линейной нагрузке при номин. выход. напряжении | 115 | Макс. выход при квадратичной нагрузке при номин. выход. напряжении | 115 | Макс. выходное напряжение | 440 | Номинальный выходной ток I2N | 115 | Поддержка протокола для BACnet | Нет |
|
|
